Приработочное масло

Приработочное масло

Иллюстрации

Показать все

Реферат



Сущность изобретения: приработочное масло содержит, %: полиэтилен 15-17; полиизобутилен 6-8; 2,6-ди-трет.-бутил-пкрезол 3,5-4,5; нефтяное масло до 100. 1 табл.

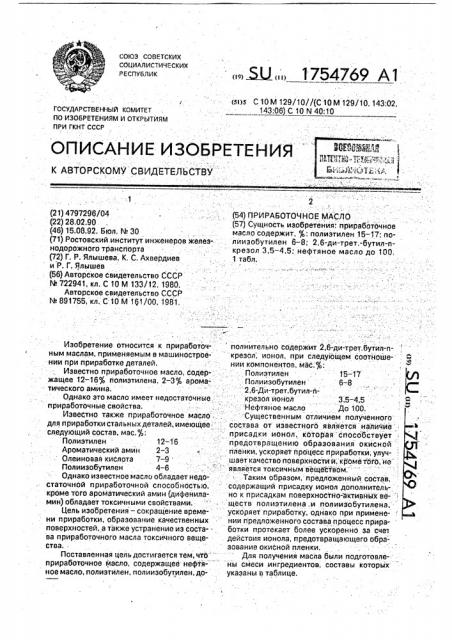

С0103 СОВЕТСКИХ сбциАлистичГских .РЕСПУБЛИК

5U, 1754769 А1 (я)5 С 10 M 129/10//(С 10 M 129/10, 143:02, 143:06) С 10 и 40:10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4797296/04 (22) 28.02,90 (46) 15.08.92. Бюл, N. 30 (71) Ростовский институт инженеров железнодорожного транспорта (72) Г, P. Ялышева, К. C. Ахвердиев и Р. Г. Ялышев (56) Авторское свидетельство СССР

N. 772222994411, кл. С 10 М 133/12, 1980.

Авторское свидетельство СССР

N- 891?55, кл. C 10 M 1 1/00, 1981.

2 (54) ПРИРАБОТОЧНОЕ МАСЛО (57) Сущность изобретения; приработочное масло содержит, %: полиэтилен 15- t7; полиизобутилен 6-8; 2,6-ди-трет.-бутил-пкрезол 3,5-4,5; нефтяное масло до 100, 1 табл.

Изобретение относится к приработоч- полнительно содержит 2,6-ди-трет.бутил-пным маслам, применяемым в машинострое- крезол, ионол, при следующем соотношении при приработке деталей..::: нии компонентов, мас %:

Известно приработочное масло, содер-:..- . Полиэтилен, 15-17 жащее 12-16% полиэтилена, 2 — 3% арома-: -. Полиизобутилен 6-8 тического амина. . 2,6-Ди-трет.бутил-гОднако это масло имеет недостаточные, крезол ионол 3,5 — 4,5 приработочные свойства.: . " ....: :. Нефтяное масло До 100, Известно также приработочное масло: ... "Существенным отличием полученного для приработки стальных деталей, имеющее:: состава от известного является йаличйе следующий состав, мас.%::. присадки ионол, которая способствует

Полиэтилен - . 12-16:: предотвращению образования окисной

Ароматический амин 2-3 ° . пленки, ускоряет процесс приработки, улучОлеиновая кислота 7-9 ... шает качество поверхности й, кроме тбго, не

Полиизобутилен 4 — 6, . :: является токсичным веществом.

Однако известное масло обладает недо-:. Таким образом, предложенный состав, статочной приработочной способностью, " содержащий присадку ионол дополнителькроме того ароматический амин (дифенила- но к присадкам поверхностно-активных ве- . мин) обладает токсичными свойствами. ществ полиэтилена .и полиизобутилена, Цель изобретения — сокращение време- ускоряет приработку, одйако при примене- . ни приработки, образование качественных нии предложенного состава процесс прираповерхностей, а также устранениеизсоста- ботки протекает более ускоренно за счет ва приработочного масла токсичного веще- действия ионола, предотвращающего обра. ства. зование окисной пленки.

Поставленная цель достигается тем, что" Для получения масла были подготовлеприработочное масло, содержащее нефтя- ны смеси ингредиентов, составы которых " ное масло, полиэтилен, полиизобутилен, до- указаны в таблице.

1754769

Составы масел (компоненты, мас.%) Интенсивность изнашивания, мгlм

Ше оховатость R мкм

Время приработки, мин

До испытаний

После испытаний

7,8 10

3,6

0,88

171

0,83

8 10

3,6

175

7,6 10

0.86

3,6

5,7 10 з

232

3,6

1,41

Составйтель Г. Ялышева

Редактор А. Маковская Техред M.Ìîðãåíòàë Корректор Л. Лукач

Заказ 2869 Тираж . . . Подписное

ВНИИПИ Государственного комитета по изобретенйям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский. комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Полиизобутилен П-20 (TY38-103257-75) с мол.в. 15000-25000 растворялся в бензи. не.

Полиэтилен 20108-001 (ГОСТ 16338-85), ионол ГОСТ 10894-76.

Каждая смесь приготовлялась путем смешивания, Масла испытывали на машине трения

CMT-1 при приработке образцов в виде роликов диаметром 40 мм и шириной 10 мм, изготовленных из стали 40Х (закалка HRC

56-.58) с первоначальной шероховатостью

Ri = 3,6 мкм.

Нормальная загрузка на образцй составляла 2 10 Н/м при скорости 1 м/с (20 проскальзывания), При этом фиксировался момент трения, температура масла;-время приработки, путь трения, Износ определялся весовым методом на аналитических весах ВЛР-200. Шероховатость определялась на профилографе-профияометре согласно

ГОСТУ 2789-73.

Результаты испытаний представлены в таблице, Введение ионола в маслополимерйую среду повышает эффективность приработочного масла. Обеспечйвается увелйчение числа площадей непосредственного контакСостав hL 1.

Полиэтилен 15

Полиизобутилен 6

Ионол 3,5

Нефтяное масло До 100

Состав М 2

Полиэтилен 16

Полииэобутилен 7

Ионол 4

Нефтяное масло До 100

Состав М 3

Полиэтилен 17

Полиизобутилен 8

Ионол 4,5

Нефтяное масло До 100

Состав t4 4 (прототип)

Полиэтилен 12

Полииэобутилен 5

Ароматический амин 2,5

Олеиновая. кислота 8 та ювенильных поверхностей с продуктами механо-термодеструкции полимеров, являющимися поверхностно-активными веществами для металла. Оптимальная добавка

5 ионол 3,5-4 вес.%, и при дальнейшем увеличении его количества эффективность изменяется незначительно. Применение предлагаемого масла по сравнению с прототипом позволяет повысить приработочный

10 износ, получить более качественные поверхности трения, сократить время приработки в 1,35 раза, а также вместо токсичного ароматического амина (дифениламина) применить нетоксичный иойол, 15 Формула изобретения

Приработочное. масло, содержащее нефтяное масло, полиэтилей и полиизобутилен, о т л и ч а ю щ е е с я тем, что. с целью

:сокращения времени приработки и образо20 вания качественных поверхностей трения, масло дополнительно содержит 2,6-дйтретбутил-п-крезол при следующем соотношении компонентов, мас.%:

Полиэтилен 15-17

25 Пол ииэобутилен 6-8

2,6-Ди-трет-бутйли-креэол .:. 3,5-4,5 . Нефтяное масло До 100.
