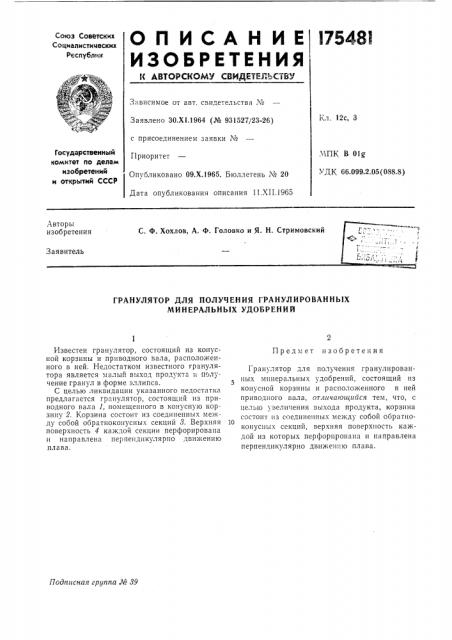

ОПИСАНИЕ

И ЗОБ Р Е ТЕ Н ИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 12с, 3

Заявлено 3О.Х|.1964 (№ 931527123-26} с присоединением заявки ¹

Приоритет

Оп бликовано 09.Х.1965. Бюллетень № 20

Государственный комитет по делам изобретений и открытий СССР i1lK В OIg

УДК 66.099.2.05 (088.8) Дата опубликования описания 11.XII.1965

Авторы изобретения

С. Ф. Хохлов, А. Ф. Головко и Я. Н. Стримовский

Заявитель

ГРАНУЛЯТОР ДЛЯ ПОЛУЧЕНИЯ ГРАНУЛИРОВАННЫХ

МИНЕРАЛЬНЬ|Х УДОБРЕНИИ

Предмет изобретения

Подписная группа № 39

Известен гранулятор, состоящий из конусной корзины и приводного вала, расположенного в ней. Недостатком известного гранулятора является малый выход продукта и получение гранул в форме эллипса.

С целью ликвидации указанного недостатка предлагается гр",íóëÿòîð, состоящий из приводного вала 1, помещенного в конусную корзину 2. Корзина состоит из соединенных между собой обратноконусных секций 3. Верхняя поверхность 4 каждой секции перфорирована и направлена перпендикулярно движению плава.

Гранулятор для получения гранулпрованных минеральных удобрений, состоящий из конусной корзины и расположенного в ней приводного вала, отлачаюш,ийся тем, что, с целью увеличения выхода продукта, корзина состоит из соединенных между собой обратно10 конусных секций, верхняя поверхность каждой из которых перфорпрована и направлена перпендикулярно движению плана.

175481

Сжплюй Раздул.

Плеяд

Составитель А. Вопосевич

Редактор Л, Утехина Техред Л. К. Ткаченко Корректор О. И. Попова

Заказ 3464/2 Тираж 900 Формат бум. 60X90 /з Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
