Способ получения катализаторовбсесоюс;:..,.опл1:ит;;а -^.- ^т:;:;;;я[:с;:.-.пби5л!;01ска

Способ получения катализаторовбсесоюс;:..,.опл1:ит;;а -^.- ^т:;:;;;я[:с;:.-.пби5л!;01ска

Иллюстрации

Показать все

Реферат

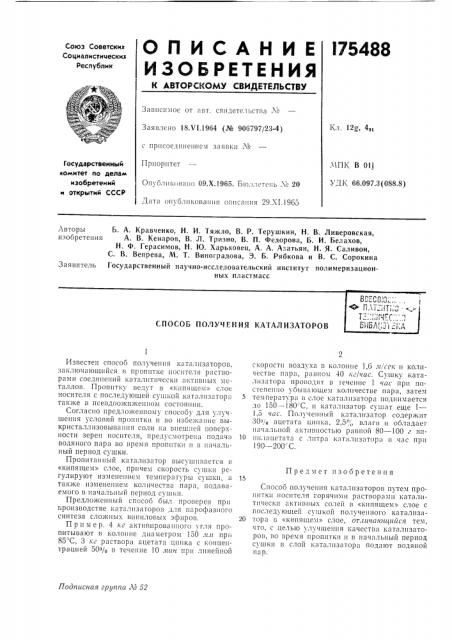

l75488

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Кл, 12о, 4р, Заявлено 18Х1.1964 (№ 906797/23-4) с присоединением заяш и М

МПК В 011

УДК 66.097.3(088.8) Приоритет

Государственным

«омитет ло делам изобретений и открытий СССР

Оп3бликовяш) 09.Х.1965. Бюллет III ¹ 20

Дата опубликова!!ия описания 29.Х1.19G5

Авторы изобретения

Б. A. Кравченко. H. И. Тяжло, В. P. Терушкин, Н. В. Ливеровская, A. В. Кенаров, В. Л. Тризно, В. П. Федорова, Б. И. Белахов, Н. Ф. Герасимов, H. Ю, Харьковец, А. A. A=.àòüÿí, Н. Я. Саливон, С, В. Вепрева, М. T. Виноградова, 3, Б. Рябкова и В. С. Сорокина

Государственный научно-исследовательский институт полимеризационных пластмасс

Заявитель

СПОСОБ ПОЛУЧЕНИЯ КАТАЛИЗАТОРОВ

Предмет изооретения

Подписная гр ппа Ло 52

Известен способ получения катализаторов, заключающийся в пропитке носителя растворами соединений каталитически активных металлов. Пропитку ведут в «кипящем» слое носителя с последующей сушкой катализатор» также в псевдоо)кижениом состоянии.

Согласно предложенному способу для улучшения условий пропитки и во избежание выкристаллизовываиия соли на впевп!ей поверхности зерен носителя, предусмотрена подача водвного Г! а Р 2 ВО 13 13 е м Я Il P o II I I TIE!I и !3 и Я ч Я л ьный период сушки.

Пропитанный катализатор высушивается и

«кипящем» слое, причем скорость сушки регулируют изменением температуры сушки, а также изменением количества паря, подаваемого в начальный период сушки.

Предложенный способ был проверен прп г роизводстве кат"..ëèçàòîðîâ для плрофазного синтеза сложных виш!ловых эфиров.

Пример. 4 «г активироваш:ого угля пропитывают в колонне диаметром 150 .и,!! прп

85 С, 3 кг раствора ацетата цинка с концентрацией 50% в течение 10 л!ин при линейной скорости воздуха в колонне 1,6 з!/сск и количестве пара, равном 40 кг/час. Сушку катализатора проводят !3 течение 1 час при постепенно убывающем количестве пара, затем температура в слое катализатора поднимается до 150 — 180=С, и катализатор сушат еще 1—

1,5 час. Полученный катализатор содержит

30р/р ацетята цинка, 2,5!р,,, влаги и обладает начальной активностью равной 80 — 100 г ви10 ииллцетатя с литра клтялизаторл в ч !с при !

90 †2 С.

Способ получения катализаторов путем пропитки носителя горячими растворами каталитически активных солей в «1:,ипящем» слое с последующей сушкой получешрого катализа20 тора ь «кипящем» слое, от.!!1ча!о!цийся тем, что, с целью улучшения качества катализатороь, во время пропитки и в нячлльныи период сушки в слой катализатора подают водяной пар.
