Устройство для крепления конца гибкого элемента

Устройство для крепления конца гибкого элемента

Иллюстрации

Показать все

Реферат



Использование: машиностроение, грузоподъемные устройства. Сущность изобретения: устройство содержит корпус (К), выполненный в виде двухступенчатого цилиндра , и крышку (КР). На большей ступени цилиндра К выполнен желобчатый паз по всему основанию периметра под гибкий элемент, который переходит в вертикальный паз для прохождения двух концов гибкого элемента. КР выполнена в виде стакана с центральным отверстием в дне и установлена с зазором на К. Внутренняя поверхность КР выполнена многогранной. На меньшей ступени цилиндра К выполнена проушина 8 ил.

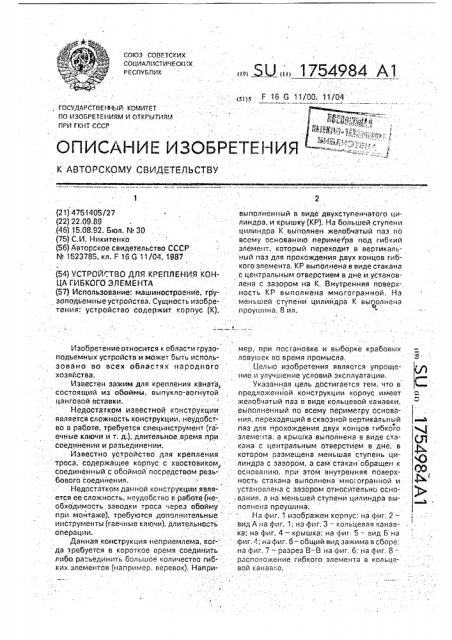

» БЦ,„, 1754984 Al

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<51« F 16 G 11/00, 11/04

ГОСУДАРСТВЕННЫЙ. КОМИТГТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4751405/27 (22) 22.09.89 .(46) 15,08,92. Бюл. М 30 (75) С.И. Никитенко (56) Авторское свидетельство СССР

N 1523785, кл. F 16 G 11/04. 1987 (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ К0НЦА ГИБКОГО ЭЛЕМЕНТА (57) Использование: машиностроение. грузоподьемные устройства, Сущность изобретения: устройство содержит корпус (К);

Изобретение относится к облас и грузоподьемных устройств и может быть использовано во всех областях народного хозяйства, Известен зажим для крепления каната, состоящий из обоймы, выпукло-вогнутой цанговой вставки.

Недостатком известной конструкции является сложность конструкции, неудобство в работе. требуется специнструмент (гаечные ключи и т. д.), длительное, время при соединении и разьединении.

Известно устройство для крепления троса, содержащее корпус с хвостовиком, соединенный с обоймой посредством реэьбового соединения, Недостатком данной конструкции является ее сложность, неудобство в работе (необходимость заводки троса через обойму пplI монтаже), требуются дополнительные инструменты (гаечные ключи), длительность операции.

Данная конструкция неприемлема, когда требуется в короткое время соединить либо ра"ьединить большое количество гибких элементов (например, веревок). Напри2 выполненный в виде двухступенчатого цилиндра, и крышку (КР). На большей ступени цилиндра К выполнен желобчатый паз по всему основанию периметра под гибкий элемент, который переходит в вертикальный паз для прохождения двух концов гибкого элемента. KP выполнена в виде стакана с центральным отверстием в дне и установлена с зазором на К. Внутренняя поверх-, .ность KP выполнена многогранной. На . меньшей ступени цилиндра К выйолнена проушина. 8 ил. мер, при постановке и выборке крабовых ловушек во время промысла.

Целью изобретения является упрощение и улучшение условий эксплуатации, Указанная цель достигается тем, что в предложенной конструкции корпус имеет желобчатый паз в виде кольцевой канавки, выполненный по всему периметру основания, переходящий в сквозной вертикальный паз для прохождения двух концов гибкого элемента, а крышка выполнена в виде стакана с центральным отверстием в дне. в котором размещена меньшая ступень цилиндра с зазором, а сам стакан обращен к основанию, при этом внутренняя floBBpxность стакана выполнена мно;огранной и установлена с зазором относительно основания, а на меньшей ступени цилиндра выполнена проушина.

На фиг. 1 изобра>кен корпус; на фиг. 2— вид А на фиг. 1; на фиг. 3 — кольцевая канавка; на фиг. 4 — крышка; на фиг. 5- вид Б на фиг. ":; на фиг, 6- общий вид зажима в сборе; на фиг, 7 — разрез В-В на фиг. 6; на фиг. 8располо>кение гибкого элемента в кольцевой канавке.

1754984

Корпус 1 (фиг. 1) выполнен в виде ступенчатого цилиндра, В нижней части корпуса расположена большая ступень 2 с желобчатым пазом, имеющая кольцевую канавку 3 (фиг. 3). Желобчатый паз выполнен 5 по всему периметру основанная и переходит в сквозной вертикальный паз 5 (фиг. 2). В верхней части корпуса имеется проушина 4.

Крышка 6(фиг. 5) выполнена в виде стакана с отверстием 7. При этом диаметр дан- 10 ного отверстия несколько больше диаметра меньшей ступени цилиндра корпуса 1.

- Внутренняя поверхность крышки выполнена в виде многогранника 8 (фиг. 5). Размер между гранями несколько меньше большей 15 : ступени корпуса, Работа с зажимом осуществляется в такой последовательности (фиг. 6).: ..

На меньший цилиндр корпуса 1 встав:ляется крышка 6,выполненная в виде стака- 20 на с отверстием в дне и обращенного вниз.

Посредством узла (либо каких-либо зажимов) корпус 1 проушйной крепится стационарно к гибкому элементу 9.

Для крепления конца гибкого элемента 25

10 крышка 6.поднимается, гибкий элемент

10 укладывается в кольцевую канавку и концы его выводятся в сквозной вертикальный паз. Опусканием крышки 6 гибкий элемент

10 фиксируется. При этом минимальный за- 30 зор между большей ступени 2 корпуса 1 и гранями 8 крышки 6 меньше диаметра гиб кого элемента 10 на 1-2 мм, что позволяет произвести деформацию (излом) гибкого элемента, предотвращающий проскальзы- 35 вание его при динамических нагрузках.

Разъединение гибкого элемента производится в обратной последовательности..

Изобретение позволяет получить следующий экономический эффект . наличие же- 40 лобчатого паза в виде кольцевой канавки, выполненной по всему периметру и сквоз-! ного паза упрощает процесс снятия и крепления гибкого элемента; проушина на мень- .. шей ступени упрощает крепление корпуса к гибкому элементу; форма крышки в виде стакана с отверстием в дне и зазор между крышкой и меньшей ступенью корпуса исключает заклинивание при подъеме и опускайии крышки, а также упрощает данный процесс, так как устройство все время находится в готовности к работе; расположение стакана к основанию корпуса упрощает операцию снятия и крепления гибкого элемен-: та; многогранник внутри крышки и зазор между крышкой и основанием корпуса позволяет быстро и надежно фиксировать гибкий элемент, предотвращая проскальзывание его, Формула изобретения .

Устройство для крепления конца гибкого элемента, содержащее корпус в виде ступенчатого цилиндра, большая ступень которого выполнена в виде основания с желобчатым пазом под гибкий элемент, включающий участок в вйде кольцевой каиавхи, а также крышку с центральным отверстием, расположенную коаксиально с корпусом, о т л и ч а ю щ е е с я тем, что, с целью упрощения и улучшения условий эксплуатации, желобчатый паз в виде кольцевой канавки выполнен по всему.перйметру основания; переходящий в сквозной вертикальный паз для прохождения двух концов гибкого элемента, а крышка выполнена в виде стакана с центральным отверстием в дне, в котором размещена меньшая ступень цилиндра с зазором. а сам стакан обращен к основанию, при этом внутренняя поверх- : ность стакана выполнена многогранной и установлена с зазором относительно осно-. вания, а на меньшей стуйени цилйндра вы-. полнейа проушина.

1754984

1754984 Риг. 7 ю

Puj б

9м. Х

Составитель Ж.Головей

Техред M.Ìîðãåíòàë. Редактор Q.Ñïåñèâûõ

Корректор С.Пекарь Заказ 2879: Тираж .. Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям. при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5:( Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
