Устройство для регулирования температуры

Устройство для регулирования температуры

Иллюстрации

Показать все

Реферат



Назначение: устройство предназначено для регулирования нагрева жала паяльника. Сущность изобретения : устройство содержит источник постоянного напряжения, термочувствительный мост, дифференциальный усилитель с положительной обратной связьюt двухкаскадный транзисторный усилитель мощности с первым и вторым каскадами, термопару, нагреватель, 4 развязывающих диода, 4 ограничивающих резистора. 1 ил.

1755263 А1

СОЮЗ СОВЕТСНИХ сОциАлистичесних

РЕСПУБЛИК (51) 5 G 05 D 23/19

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

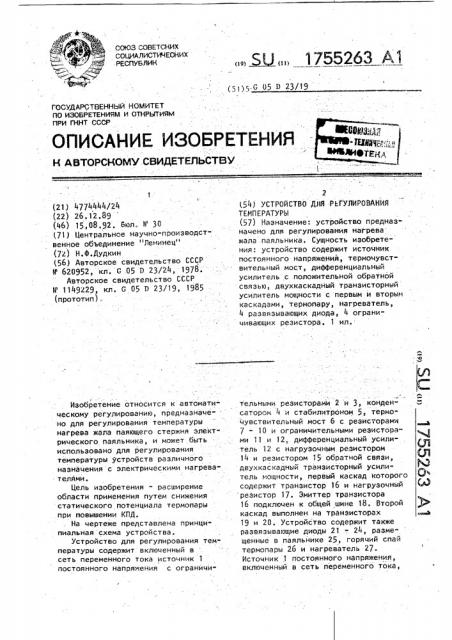

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4774444/24 (22) 26.12.89 (46) 15,08.92. Бюл. 30 (71) Центральное научно-производственное объединение "Ленинец" (72) Н.Ф.Дудкин (56) Авторское свидетельство СССР

9 620952, кл. G 05 D 23/24, 1978.

Авторское свидетельство СССР

И 1149229, кл. G 05 D 23/19, 1985 (прототип). т

Изобретение относится к автоматическому регулированию, предназначе": но для регулирования температуры нагрева жала паяющего стержня электрического паяльника, и может быть использовано для регулирования температуры устройств различного назначения с электрическими нагревателями.

Цель изобретения - расширение области применения путем снижения статического потенциала термопары при повышении КПД.

На чертеже представлена принципиальная схема устройства.

Устройство для регулирования температуры содержит включенный в сеть переменного тока источник 1 постоянного напряжения с ограничи2 (54) УСТРОЙСТВО ДНЯ РЕГУЛИРОВАНИЯ

ТЕМПЕРАТУРЫ (57) Назначение: устройство предназначено для регулирования нагрева жала паяльника. Сущность изобретения: устройство содержит источник постоянного напряжения, термочувствительный мост, дифференциальный усилитель с положительной обратной связью, двухкаскадный транзисторный усилитель мощности с первым и вторым каскадами, термопару, нагреватель, 4 развязывающих диода, 4 ограничивающих резистора. 1 ил. т г тельными резисторами 2 и 3, конденсатором 4 и стабилитроном 5, термочувствительныи мост 6 с резисторами

/ - 10 и ограничительными резисторами 11 и 12й дифференциальный усилитель 12 с нагрузочным резистором

14 и резистором 15 обратной связи, двухкаскадныи транзисторный усилитель мощности, первый каскад которого содержит транзистор 16 и нагруэочный Ы резистор 17. Эмиттер транзистора

16 подключен к очи ей юнне 18. ВтоРой каскад выполнен на транзисторах кокетка

19 и 20. Устройство содержит также развязывающие диоды 21 -. 24, размещенные в паяльнике 25, горячий спай термопары 26 и нагреватель 27.

Источник 1 постоянного напряжения, включенный в сеть переменного тока, 63

17552 содержит сетевой трансформатор 28, вторичная обмотка которого выполнена со средней точкой 29, подключенной к общей шине.

Устройство для регулирования температуры работает. следующим образом.

При подаче напряжения ЭДС термо" пары 26 ниже напряжения, заданного 10 термочувствительнь>м мостом 6, на инвертирующий вход дифференциального усилителя {ДУ) 13 6о дается большее напряжение .чем,. на неинвертируемый вход. На выходе ДУ 13 устанавливает" 15 ся максимальное напряжение, транзистор 16 открывается и включает в работу транзисторы 19 и 20. По нагревателю 27 протекает наибольший ток.

Горячий спай термопары 26 нагревается, 20

ЭДС термопары возрастает. При достйжении термопарой заданной температуры термочувствительный мост.б приходит в равновесие. В силу тепловой инерции он переходит его и на выходе

ДУ 13 устанавливается минимальное напряжение, транзистор 16 закрывается, и прохождение тока через тран.зисторные усилители мощности 19, 20 и нагреватель 27 прекращается.

Температура паяльника понижае гся.

ЭДС термопары падает, термочувствительный мост 6 проходит точку равновесия. На выходе ДУ 13 устанавливается максимальное напряжение. 35

Открываются транзистор 16 и транзисторы 19 и 20. По нагревателю 27 проходит наибольший ток. Включение и выключение нагревателя 27 осуществляются непрерывно и температура на 40 жале паяющего стержня паяльника поддерживается иа заданном уровне.

По сравнению с известным предлагаемое устройство для регулирования температуры обеспечивает расширение 45 области применения путем снижения : статического потенциала термопары при повышении КПД. 3азеиление средней .. точки трансформатора обеспечивает поддержание потенциала на паяющем стержне близким к 0 через горячий спай термопары и тем самым исключает

1 отдельное устройство заземления паяющего стержня. формула изобретения

Устройство для регулирования температуры, содержащее источник постоянного напряжения, включенный в сеть переменного тока, последовательно соединеннь>е термочувствительный мост с термопарой в одном из плеч, дифференциальный усилитель и двухкаскадный транзисторный усилитель мощности, первый развязывающий диод и нагреватель, причем термопара в плече термочувствительного моста включена по направлению ее термоЭДС встречно напряжению питания моста, о т л и ч а ю щ е е с я тем, что, с целью расширения области применения путем снижения статического потенциала термопары при повышении КПД, устройство содержит три развязывающих диода, а источник постоянного напряжения содержит сетевой трансформатор, вторичная обмотка которого выполнена со средней точкой, связанной с эмиттером первого каскада транзисторного усилителя мощности, выход которого через первый и второй встречно соединенные развязывающие диоды соединен с базами соответствующих транзисторов второго каскада транзисторного усилителя мощности, кол" лекторы которых соединены через нагреватель, а эмиттеры подключены к выводам источника постоянного напряжения, третий и четвертый развязывающие диоды подключены параллельно выходным электродам транзйсторов второго каскада транзисторного усидителя мощности, причем с эмиттерами транзисторов соединены одноимен-, ные электроды третьего и четвертого развязывающих диодов.
