Реферат

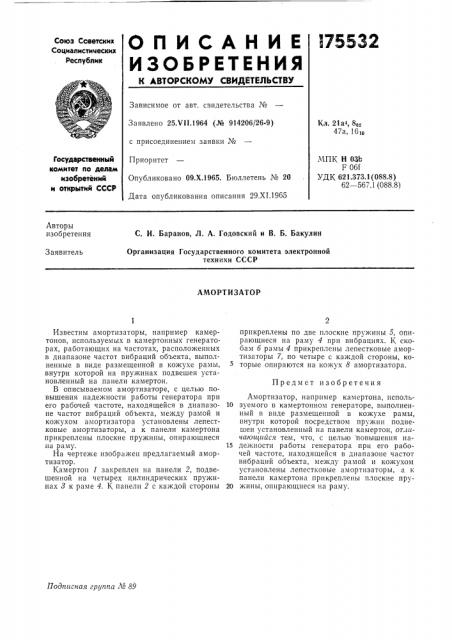

О П И С А Н И Е l75532

ИЗОБРЕТЕНИЯ

К ABTOPCHOMY CBMPETEJlbCTBY

Союз Советских

Социалистических

Реслублик

Зависимое от авт. свидетельства №

Заявлено 25Х1!.1964 (№ 914206/26-9) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1965. Бюллетень № 20

Дата опубликования описания 29.XI.1965

1(л. 21а<, 8„.

47а, 16гц

Государственный комитет ло делам изобретений и открытий СССР

МПК Н 03L

F 061

УДК 621.373.1(088.8) 62 — 567. 1 (088. 8) Авторы изобретения

С. И. Баранов, Л. А. Годовский и В. Б. Бакулин

Организация Государственного комитета электронной техники СССР

Заявитель

АМОРТИЗАТОР

Предмет изобретения

Подписная груггпа .Ч 89

Известны амортизаторы, например камертонов, используемых в камертонных генераторах, работающих на частотах, расположенных в диапазоне частот вибраций объекта, выполненные в виде размещенной в кожухе рамы, внутри которой на пружинах подвешен установленный на панели камертон.

В описываемом амортизаторе, с целью повышения надежности работы генератора при

его рабочей частоте, находящейся в диапазоне частот вибраций объекта, между рамой и кожухом амортизатора установлены лепестковые амортизаторы, а к панели камертона прикреплены плоские пружины, опирающиеся на раму.

На чертеже изображен предлагаемый амортизатор.

Камертон 1 закреплен на панели 2, подвешенной на четырех цилиндрических пружинах 8 к раме 4. К панели Z с каждой стороны прикреплены по две плоские пружины 5, опирающиеся на раму 4 прн вибрациях. К скобам б рамы 4 прикреплены лепестковые амортизаторы 7, по четыре с каждой стороны, которые опираются на кожух 8 амортизатора.

Амортизатор, например камертона, исполь10 зуемого в камертонном генераторе, выполненный в виде размещенной в кожухе рамы, внутри которой посредством пружин подвешен установленный на панели камертон, от,гичаюигийся тем, что, с целью повышения на15 дежности работы генератора прн его рабочей частоте, находящейся в диапазоне частот вибраций объекта, между рамой и кожухом установлены лепестковые амортизаторы, а к панели камертона прикреплены плоские пру20 жины, опирающиеся на раму.

175532

Составитель Ю. Козлов

Техред Л. К. Ткаченко Корректор Г. П. Зимина

Редактор Г. М. Печоров

Типография, пр. Сапунова, 2

Заказ 3469jl Тираж 1225 Формат бум. 60 90 /з Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.
