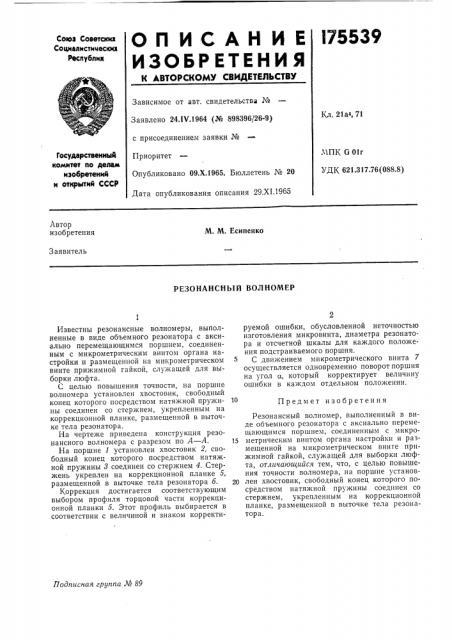

ОП ИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24ЛУ.1964 (№ 898396/26-9) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1965. Бюллетень № 20

Дата опубликования описания 29.XI.1965

Кл. 21а, 71

Государственный комитет по делам изобретений и открытий СССР

МПК G 01г

УДК 621.317.76(088.8) Автор изобретения

М. М. Есипенко

Заявитель

РЕЗОНАНСНЫЙ ВОЛНОМЕР

Подписная группа № 80

Известны резонансные волномеры, выполненные в виде объемного резонатора с аксиально перемещающимся поршнем, соединенным с микрометрическим винтом органа настройки и размещенной на микрометрическом винте прижимной гайкой, служащей для выборки люфта.

С целью повышения точности, на поршне волномера установлен хвостовик, свободный конец которого посредством натяжной пружины соединен со стержнем, укрепленным на коррекционной планке, размещенной в выточке тела резонатора.

На чертеже приведена конструкция резонансного волномера с разрезом по А — А.

На поршне 1 установлен хвостовик 2, свободный конец которого посредством натяжной пружины 8 соединен со стержнем 4. Стержень укреплен на коррекционной планке 5, размещенной в выточке тела резонатора б.

Коррекция достигается соответствующим выбором профиля торцовой части коррекционной планки 5. Этот профиль выбирается в соответствии с величиной и знаком корректируемой ошибки, обусловленной неточностью изготовления микровинта, диаметра резонатора и отсчетной шкалы для каждого положения подстраиваемого поршня.

С движением микрометрического винта 7 осуществляется одновременно поворот поршня на угол а, который корректирует величину ошибки в каждом отдельном положении.

Предмет изобретения

Резонансный волно»ер, выполненный в виде объемного резонатора с аксиально перемещающимся поршнем, соединенным с микро15 метрическим винтом органа настройки и размещенной на микрометрическом винте прижимной гайкой, служащей для выборки люфта, отличающийся тем, что, с целью повышения точности волномера, на поршне установ20 лен хвостовик, свободный конец которого посредством натяжной пружины соединен со стержнем, укрепленным на коррекционной планке, размещенной в выточке тела резонатора.

175539

Составитель Г. Фридодин

Техпед Л. К. Ткаченко

Редактор Г. И Печоров

Корректор Г. П. Зимина
