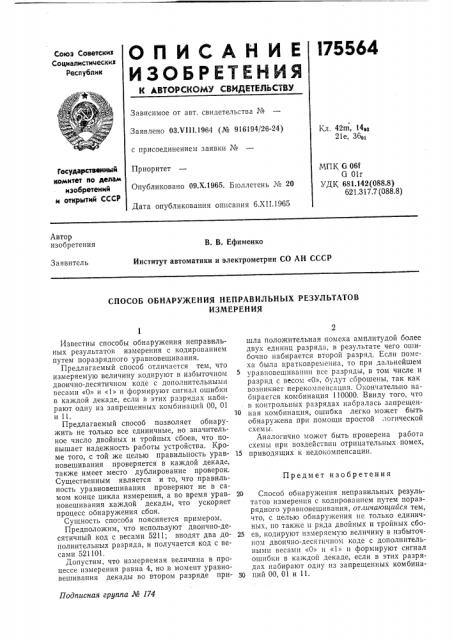

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42m, 14рз

21е, 3601

Заявлено ОЗХ111.1964 (№ 916194/26-24) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1965. Бюллетень № 20

Дата опубликования описания 6.XII.1965

Государственный комитет ло делам изобретений и открытий СССР

МПК б 06f

G 0Ir

УДК 681.142(088.8) 621.317.7 (088. 8) Автор изобретения

В В Ефименко

Институт автоматики и электрометрии СО АН СССР

Заявитель

СПОСОБ ОБНАРУЖЕНИЯ НЕПРАВИЛЬНЫХ РЕЗУЛЬТАТОВ

ИЗМЕРЕНИЯ

Предмет изобретения

Подписная группа № 174

Известны способы обнаружения неправильных результатов измерения с кодированием путем поразрядного уравновешивания.

Предлагаемый способ отличается тем, что измеряемую величину кодируют в избыточном двоично-десятичном коде с дополнительными весами «О» и «1» и формируют сигнал ошибки в каждой декаде, если в этих разрядах набирают одну из запрещенных комбинаций 00, 01 и 11.

Предлагаемый способ позволяет обнаружить не только все единичные, но значительное число двойных и тройных сбоев, что повышает надежность работы устройства. Кроме того, с той же целью правильность уравновешивания проверяется в каждой декаде, также имеет место дублирование проверок.

Существенным является и то, что правильность уравновешивания проверяют не в самом конце цикла измерения, а во время уравновешивания каждой декады, что ускоряет процесс обнаружения сбоя.

Сущность способа поясняется примером.

Предположим, что используют двоично-десятичный код с весами 5211; вводят два дополнительных разряда, и получается код с весами 521101.

Допустим, что измеряемая величина в процессе измерения равна 4, но в момент уравновешивания декады во втором разряде пришла положительная помеха амплитудой более двух единиц разряда, в результате чего ошибочно набирается второй разряд. Если помеха была кратковременна, то при дальнейшем уравновешивании все разряды, в том числе и разряд с весом «О», будут сброшены, так как возникнет перекомпенсация. Окончательно набирается комбинация 110000. Ввиду того, что ь контрольных разрядах наоралась запрещен10 ная комбинация, ошибка легко может быть обнаружена при помощи простой логической схемы.

Аналогично может быть проверена работа схемы при воздействии отрицательных помех, 15 приводящих к недокомпенсации.

20 Способ обнаружения неправильных результатов измерения с кодированием путем поразрядного уравновешивания, отличающийся тем, что, с целью обнаружения не только единичных, но также и ряда двойных и тройных сбо25 ев, кодируют измеряемую величину в избыточном двоично-десятичном коде с дополнительными весами «О» и «1» и формируют сигнал ошибки в каждой декаде, если в этих разрядах набирают одну из запрещенных комбина30 ций 00, 01 и 11.
