Реферат



Использование: тренировка вестибулярного аппарата, в аттракционах, в качестве тренажера. Сущность изобретения: карусель-тренажер имеет опору, установленный на ней под наклоном к горизонтальной плоскости с возможностью вращения корпус, выполненный в виде полого сегмента сфера. На внутренней поверхности сегмента , со смещением относительно его оси, установлена подвижная платформа с возможностью вращения вокруг собственной оси, причем в нижнем положении подвижная платформа расположена горизонтально . Полый сегмент по кольцевому наружному контуру окантован эластичным материалом. Вращения корпуса и подвижной платформы обеспечиваются за счет Перемещения центра тяжести занимающихся 2 з.п. ф-лы, 2 ил

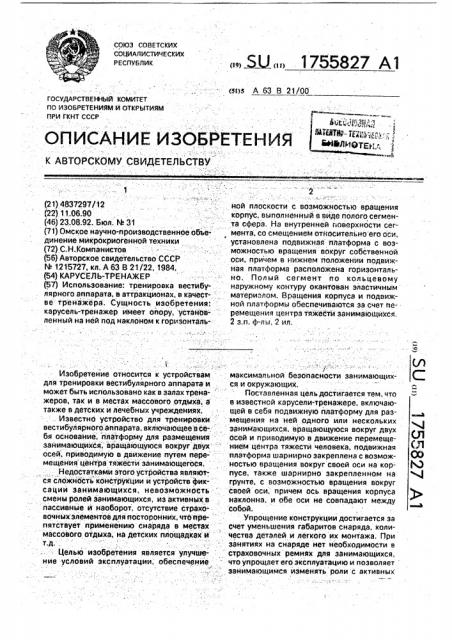

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (IO) (l 3) ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (st)s А 63 В 21/ОО

ОПИСАНИЕ ИЗОБРЕТЕНИЯ мвли т,", .„,, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4837297/12 (22) 11.06.90 (46) 23.08.92. Бюл, М 31 (71) Омское научно-производственное объе-динение микрокриогенной техники (72) С.Н. Компанистов (56) Авторское свидетельство СССР

N. 1215727, кл. А 63 В 21/22, l984, (54) КАРУСЕЛЬ-ТРЕНАЖЕР (57) Использование: тренировка вестйбулярного аппарата, в аттракционах, в качестве тренажера. Сущность изобретения: карусель-тренажер имеет опору, установленный на ней под наклоном к горизонталь-:

Изобретение относится к устройствам для тренировки вестибулярного аппарата и . может быть использовано как в залах трена- жеров, так и в местах массового отдыха, а также в детских и лечебных учреждениях.

Известно устройство для тренировки вестибулярного.аппарата, включающее в се-,: бя основание, платформу для размещения занимающихСя, вращающуюся Вокруг двух осей, приводимую в движение путем пере- мещения центра тяжести занимающегося.

Недостатками этого устройства являются сложность конструкции и устройств фиксации занимающихся, невозможность смены ролей занимающихся, из активных в пассивные и наоборот, отсутствие страховочййх.элементов для посторонних, что пре- пятствует применению снаряда в меСтах массового отдыха, на детских площадках и т.д., Целью изобретения является улучшение условий эксплуатации, обеспечение

2 ной плоскости с- Возможностью Вращения корпус, выполненный в виде полого сегмента сфера, На внутренней поверхности сегмента. со смещением относительно его оси, установлена подвижная платформа с возможностью вращения вокруг собственной оси, причем в нижнем положении подвижная платформа расположена горизонтально. Полый сегмент по кольцевому наружному. контуру окантован эластичным материалом. Вращения корпуса и подвижной платформы обеспечиваются за счет перемещения центра тяжести занимающйхся, 2 з,п, ф-лы, 2 ил, i максимальной безопасности занимающихся и окружающих.

Поставленная цель достигается тем, что в известной карусели-тренажере, включающей в себя подвижную платформу для размещения на ней одного или нескольких занимающихся, вращающуюся вокруг двух осей и приводимую в движение перемещением центра тяжести человека, подвижная платформа шарнирно закреплена с возможностью вращения вокруг своей оси на корпусе, также шарнирно закрепленном на грунте, с возможностью вращения вокруг своей оси, причем ось вращения корпуса наклонна, и обе оси не совпадают между собой.

Упрощение конструкции достигается за счет уменьшения габаритов снаряда, количества деталей и легкого их монтажа. При занятиях на снаряде нет необходимости в страховочных ремнях для занимающихся, что упрощает его эксплуатацию и позволяет занимающимся изменять роли с активных

1755827 платформами, Щиток 15 служит для отвода 50 дождевой воды от подшипников 2, Рекомендуемый диаметр 0 основной платформы

1600-2800 мм, расстояние К 1200-1800 мм (фиг . 2).

Карусель-тренажер работает следующим образом.

Один или несколько занимающихся проходят между лепестками 8 и располагаются симметрично на площадке 6, станавясь ногами на рифленую поверхность 7 и на пассивные и наоборот. Кроме того, в целях безопасности окружающих и занимающихся, кольцевой контур основной платформы окантован эластичным прочным материалом, например, резинотканевым шлангом, Нэ фиг. 1 изображена карусель-тренажер в нижнем положении подвижной платформы, разрез; на фиг. 2 — то же в верхнем положении подвижйой платформы, общий вид, Карусель-тренажер состоит из корпуса (основная платформа) 1, опирающегося через подшипники 2 на тумбу 3, закрепленную е грунте. Подвижная платформа имеет вид сегмента сферы, что придает ей жесткость.

Кольцевой контур основной платформы исключает при своем вращении травмы близко стоящих людей, так как окаймлен прочным эластичным материалом, например, резинотканевым шлангом 4 и йе имеет выступающих частей, На корпусе через подшипники 5 закреплена подвижная платформа 6, рифленая опорная поверхность 7 которой служит для хорошего сцепления с ногами занимающихся. Подвижная платформа окаймлена лепестками 8, служащими опорой ля корпуса и рук занимающихся. Лепесткй8 имеют rinaiные очертания и окаймлены утолщением, например, трубчатым, служащим рукоятками 9 в местах выемок 10 лепестков. Между лепестками имеются промежутки 11 с расширениями 12 для прохода ног зэнимэющихся при соскоках и заходах на подвижную платформу, Зазор I между ними выбран из расчета свободною прохождения наг. Зазор 1 между основанием"и грунтом выбирается . из расчета травмобезопасности для размещения в этом зазоре человека, лежащего боком на земле (450-500 мм). Под подвижной платформой 6 закреплена площадка 13, предотврающая накопление снега и льда под ней в зимнее время, поскольку снаряд функциойирует круглый год. Площадка 13 окаймлена буртиком 14 для предотвращейия соскаль; зывания конечностей занимающихся в зазор между подвижной 6 и основной 1

40 держась руками за наиболее удобные в данном положении рукоятки 9. Начать вращение подвижной платформы 6 можно несколькими способами, В ыбор этих способов и приемов вращения намного богаче, чем, например, нэ широко известном напольном диске "Здоровье", поскольку у платформы больше площадь и есть опора для корпуса и рук.

Вращение основной платформы 1 начинается с ее раскачивания. Достаточно во время вращения на подвижной платформе

6 отклониться от центра вращения или в случае группового занятия сместить "подвижный" общий центр масс, как платформа качнется. Если уловить момент и сместить

"подвижный" центр масс в другую сторону, возникает явление раскачивания. При совпадения этих раскачиваний подвижной массы или простого приседания занимающихся в нижней тбчке наклонйой траектории движения амплитуда раскачки увеличивается.

Наклон оси основной платформы придает снаряду свойство качели. На имеющемся образце с диаметром 0 основной платформы 1800 мм, от качала раскачки до начала вращения проходит 3-5 качаний для взрослого человека или 5-7 качаний для детей, .

Угол а основной платформы выбирается из двух условий. Подвижная платформа в нижнем положении — горизонтальна для обеспечения в статическом положении легкого захода и выхода с нее или для отдыха занимающихся, стоящих на подвижной платформе. Максимальный наклон подвижной наклон подвижной платформы 2 а 350, так как при 2 a > 350 вращение на подвижной платформе в верхней точке затруднено и небезопасно;

Опыт эксплуатации снаряда доказывает, что необычность и большие возможности пространственных перемещений, безопасность пользования являются причинами, стимулирующими занятия на нем. Независимое движение основной и подвижной платформ увеличивает количество упражнений на снаряде;

Формула и зоб рете н и я

1. Карусель-тренажер, содержащая опору, корпус и подвижную платформу, установленную с возможностью вращения вокруг двух оСей и приводимую в движение перемещением центра тяжести занимающихся, отличающаяся тем, что, с целью улучшения условий эксплуатации, корпус выполнен в виде полого сегмента сферы и установлен на опоре под наклоном к гориэбнтальнОЙ плоскости с возможностью вращения вокруг своей оси, а подвижная

1755827

4Ъг 2

Составитель С.Компанистов

Редактор И.Ванюшкина Техред M.Mîðãåíòàë Корректор M. Максимишинец

Заказ 3036 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 платформа установлена шарнирно на внутренней поверхности сегмента со смещением относительно его оси с возможностью вращения вокруг собственной оси, 2. Карусель-тренажер по и. 1, о т л и ч а- 5 ю щ а я с я тем, что в нижнем положении подвижная платформа расположена горизонтально, 3, Карусель-тренажер по и. 1, о т л и ч аю щ а я с я тем, что полый сегмент по кольцевому наружному контуру окантован эластичным материалом.
