l75 590

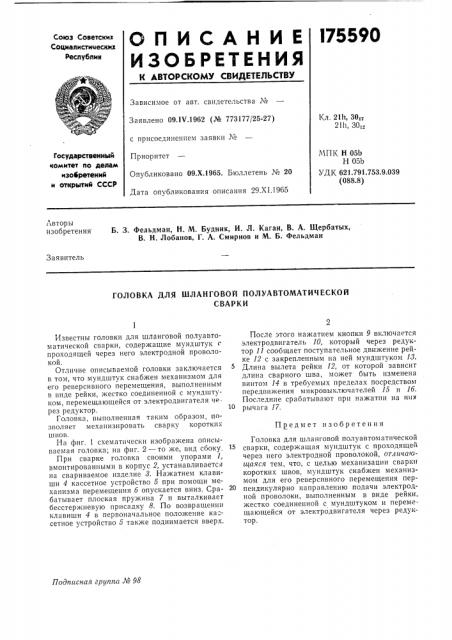

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистииеских

Реслублик

Зависимое от авт. свидетельства №

Кл. 21h 301, 21h, 30,, Заявлено 09.1V.1962 (№ 773177/25-27) с присоединением заявки №

Приоритет

Государственный

«омитет ло делам изоеретений и открытий СССР

МПК Н 05b

Н 05b

УДК 621.791.753.9.039 (088.8) Опубликовано 09.Х.1965. Бюллетень № 20

Дата опубликования описания 29.Х1.1965

Авторы изобретения Б. 3, Фельдман, Н. М. Будник, И, Л. Каган, В. А. Щербатых, В. H Лобанов, Г. А. Смирнов и М. Б. Фельдман

Заявитель

ГОЛОВКА ДЛЯ ШЛАНГОВОЙ ПОЛУАВТОМАТИЧЕСКОЙ

СВАРКИ

Предмет изобретения

Подписная группа ¹ 98

Известны головки для шланговой полуавтоматической сварки, содержащие мундштук г проходящей через него электродной проволокой.

Отличие описываемой головки заключается в том, что мундштук снабжен механизмом для

его реверсивного перемещения, выполненным в виде рейки, жестко соединенной с мундштуком, перемещающейся от электродвигателя че. рез редуктор.

Головка, выполненная таким образом, позволяет механизировать сварку коротких швов.

На фиг. 1 схематически изображена описываемая головка; на фиг. 2 — то же, вид сбоку.

При сварке головка своими упорами 1, вмонтированными в корпус 2, устанавливается на свариваемое изделие 8. Нажатием клавиши 4 кассетное устройство 5 при помощи механизма перемещения б опускается вниз. Срабатывает плоская пружина 7 и выталкивает бесстержневую присадку 8. По возвращении клавиши 4 в первоначальное положение ка"сетное устройство 5 также поднимается вверх.

После этого нажатием кнопки 9 включается электродвигатель 10, который через редуктор 11 сообшает поступательное движение рейке 12 с закрепленным на ней мундштуком 18.

Длина вылета рейки 12, от которой зависит длина сварного шва, может быть изменена винтом 14 в требуемых пределах посредством передвижения микровыключателей 15 и 1б.

Последние срабатывают прп нажатии на них

1о рычага 17.

Головка для шланговой полуавтоматической сварки, содержащая мундштук с проходящей через него электродной проволокой, отличаюи1аяся тем, что, с целью механизации сварки коротких швов, мундштук снабжен механизмом для его реверсивного перемещения перпендикулярно направлению подачи электродной проволоки, выполненным в виде рейки. жестко соединенной с мундштуком и перемещающейся от электродвигателя через редуктор.

Фиг.1
