Реферат



Использование: в строительной, химической , легкой, пищевой промышленности и других областях народного хозяйства, где необходимо получить устойчивые мелкодисперсные , многокомпонентные эмульсии и суспензии. Сущность изобретения: помол твердых включений одновременно с процессом диспергиров а ия осуществляется дробящими телами вращения 6, расположенными между пальцами ротора 4 и статора 9. На внутренней поверхности пальцев ротора выполнены пазы для размещения тел вращения, зафиксированных в пазах посредством обоймы 7, за счет чего устраняется быстрый износ пальцев ротора и статора. Кроме того, за счет более плотного перекрытия пазов в коаксиальных цилиндрах ротора и статора увеличивается эффект кавитации. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (н)э В 02 С 13/22

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4765389/33 (22) 04.12.89 (46) 23.08.92, Бюл. N 31 (71) Ташкентский политехнический институт им. А,Р,Бируни (72) А.Г.Мильруд, Б.В.Гусев и И.Д.Резников (56) Сиденко П,М. Измельчение в химической промышленности, — М„Химия, 1977, с.243. (54) ДЕЗИНТЕГPATÎP (57) Использование: в строительной, химической, легкой, пищевой промышленности и .других областях народного хозяйства, где необходимо получить устойчивые мелкодис„„ЯЛ„„1755918 Al персные, многокомпонентные эмульсии и суспензии, Сущность изобретения; помол твердых включений одновременно с процессом диспергирования осуществляется дробящими телами вращения 6, расположенными между пальцами ротора 4 и статора 9. На внутренней поверхности пальцев ротора выполнены пазы для размещения тел вращения, зафиксированных в пазах посредством обоймы 7, за счет чего устраняется быстрый износ пальцев ротора и статора.

Кроме того, за счет более плотного перекры тия пазов в коаксиальнйх цилиндрах ротора и статора увеличивается эффект кавитации, 3 ил.

i 755918

Изобретение относится к области диспергирования материалов и может найти применение в строительной, химической, легкой, пищевой промышленности, в других областях народного хозяйства, где необхо- 5 димо получение устойчивых мелкодисперсных, многокомпонентных, эмульсий и суспензий из трудносмешиваемых между собой компонентов.

Наиболее близким техническим реше- 10 нием из известных является дезинтегратор, . а . содержащий корпус. в котором вертикально расположенй ротор и статор с рядами пальцев по концентрическим окружностям, расположенных в зазорах друг между другом, 15 загрузочный и выгрузочный патрубки.

Недостатком устройства является низкие эффективность измельчения и надежКОСТЬ.

Цель изобретения — повышейие эффек- 20 тивности измельчения и надежности.

Указанная цель достигается тем, что дезинтегратор, содержащий,в котором вер-. тикально расположены ротор и статор с рядами пальцев по концентрическим 25 окружностям, расположенных в зазорах друг между другом, загрузочный и выгруэочный патрубки, снабжен дробящими телами вращения, при этом, на внутренней поверхности пальцев ротора выполнены пазы для 30 размещения тел вращения, зафиксированных в пазах посредством обоймы.

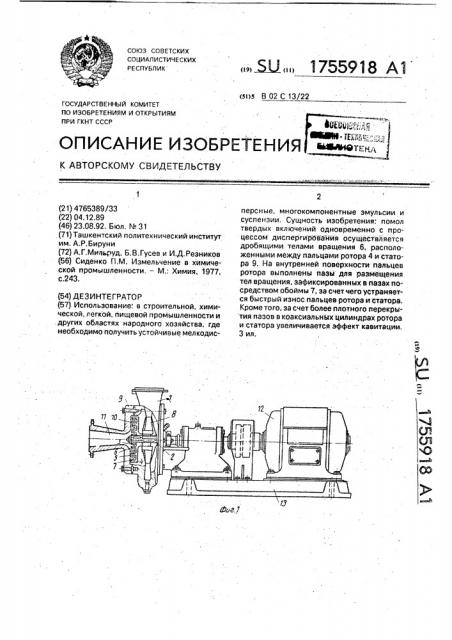

На фиг.1 изображен общий вид деэинтегратора; на фиг.2 — узел компоновки ротора и статорэ; на фиг.3 — расположение тел 35 вращения в пальцах ротора, Дезинтегратор состоит из корпуса 1, внутри которого на валу 2 последовательно устанавливаются крыльчатка малая 3, ротор

4, имеющий пальцы 5, на внутренней по- 40 верхности которых имеются пазы для рэзмещейия тел вращения 6, удерживаемые обоймой 7, рабочее колесо 8, статор 9, закрепленный к корпусу, пальцы 10, приходящиеся между телами вращения и пальцами 45 ротора. Подача компонентов смеси осуществляется через патрубок 11. Привод дезинтегрэтора осуществляется от электродвигателя 12, установленного на станине 13, 50

В пальцах ротора 5 выполнены пазы 14 с расположенными в них телами вращения

6, в обойме 7, а пальцы 10 статора 9 приходятся между пальцами ротора и телами вращения, На фиг.3 представлен ротор 4 с рядами пальцев 5, расположенных по концентрическим окружностям, между которыми имеются прорези 15, кроме того

t показано размещение тел вращения в обойме 7.

Работает устройство следующим образом, через входной патрубок 11 компоненты смеси малой крыльчаткой 3 подаются нэ диспергацию в рабочую зону, т.е. между пальцами ротора 5, телами вращения 6 и пальцами статора 9. Твердые включения.попадая между пальцами статора и дробящими телами вращения, а также в пазы 14 подвергаются истиранию и сжатию, что способствует их помолу, а при чередовании прорезей между пальцев ротора и статора происходят резкие перепады давления, которые гпособствуют усилению кавитационного эффекта, Пройдя. таким образом, через все ряды пальцев, расположенных по концентрическим окружностям, смесь рабочим колесом 8 выводится по аспиральному каналу корпуса 1 иэ устройства и направляется в расходную емкость. Если же смесь не достигла необходимой дисперсности, ее вновь подают на диспергацию в устройстве.

Таким образом в данном устройстве открывается возможность диспергирования суспензий с исходными твердыми включениями размером до 5 мм, ускорение процесса диспергировэния и в конечном результате получение коллоидных смесей с размером частиц от 0,004 до 0,001 мм.

Формула изобретения

Дезинтегратор, содержащий корпус, в котором вертикально расположены ротор и статор с рядами пальцев по концентрическим окружностям, расположенных в зазорах друг между другом, загрузочный и выгрузочный патрубки, отличающийся тем, что, с целью повышения эффективности измельчения и надежности, дезинтегратор снабжен дробящими телами вращения. при этом на внутренней поверхности пальцев ротора выполнены пазы для размещения тел вращения, зафиксированных в пазах посредством обоймы.

1755918
