Использование: в физико-химических лабораториях для подготовки проб к анализам . Сущность изобретения: измельчитель снабжен пробоприемником с отверстием в нижней его части, установленным над размольным органом с возможностью контактирования и выполненным в виде части сферы, проболриемник и герметичная крышка выполнены из эластичного материала , а помольный стакан и размольный орган - из минералокерамики. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕ СКИХ

РЕспуБлик (я)5 В 02 С 19/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

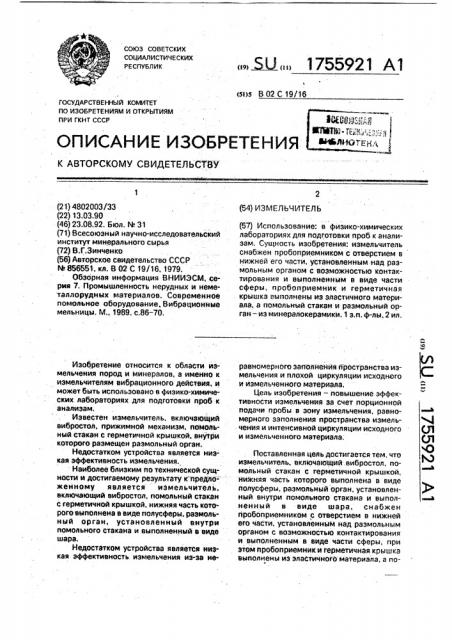

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г l) (54) ИЗМЕЛЬЧИТЕЛЬ (21) 4802003/33 (22) 13.03.90 (46) 23.08.92. Бюл. М 31 (71) Всесоюзный научно-исследовательский институт минерального сырья (72) BЛ .Зинченко (56) Авторское свидетельство СССР

М 856551, «л. В 02 С 19/16, 1979.

Обзорная информация ВНИИЭСМ, серия 7, Промышленность нерудных и неметаллорудных материалов. Современное помольное оборудование, Вибрационные мельницы, M., 1989, с,86-70.

Изобретение относится к области измельчения пород и минералов, а именно к измельчителям вибрационного действия, и может быть использовано s физико-химических лабораториях для подготовки проб к анализам.

Известен измельчитель, включающий вибростол, прижимной механизм, помольный стакан с герметичной крышкой, внутри которого размещен размольный орган.

Недостатком устройства является низ«ая эффективность измельчения.

Наиболее близким по технической сув ности и достигаемому результату к предло= женному является измельчитель, включающий вибростол, помольный стакан с герметичной крышкой, нижняя часть которого выполнена в виде полусферы, размольный орган, установленный внутри помольного стакана и выполненный в виде шара, Недостатком устройства является низкая эффективность измельчения из-зв не!

Ы 1755921 А1 (57) Использование: в физико-химических лабораториях для подготовки проб к анализам. Сущность изобретения: измельчитель снабжен пробоприемником с отверстием в нижней его части, установленным над размольным органом с воэможностью контактирования и выполненным в виде части сферы, пробоприемник и герметичная крышка выполнены из эластичного материала, а помольный стакан и размольный орган — из минералокерамики, 1 з.п. ф-лы, 2 ил, равномерного заполнения пространства измельчения и плохой циркуляции исходного и измельченного материала.

Цель изобретения — повышение эффективности измельчения за счет порционной подачи пробы в зону измельчения, равномерного заполнения пространства измельчения и интенсивной циркуляции исходного и измельченного материала.

Поставленная цель достигается тем, что измельчитель, включающий. вибростол, помольный стакан с герметичной крышкой, нижняя часть которого выполнена в виде полусферы, рээмольный орган, установленный внутри помольного стакана и выполненный в виде шара, снабжен пробоприемником с отверстием в нижней его части, установленным над раэмольным органом с возможностью контактирования и выполненным в виде части сферы, при этом пробоприемник и герметичная крышка выполнены иэ эластичного материала, а по1755921 размольного органа и попадает в сужающуюся зону измельчения. 55

При генерации вибрации эластичная крышка 4 и стенки пробоприемника 6 работают как сообщающиеся сосуды, отсасывая измельченную фракцию из эоны измельчения в пробоприемник 6, где она оседает. мольный стакан и размольный орган — из металлокерамики.

На нижней части наружной поверхности помольного стакана выполнены канавки с возрастающей к низу глубиной.

На фиг.1 изображена конструктивная схема иэмельчителя; на фиг.2 -увеличенное изображение элемента I на фиг.1.

Измельчитель включает вибростол 1, на котором прижимным механизмом 2 закреплен помольный стакан 3 с герметичной крышкой 4, размольный орган 5, выполненный в виде шара, над которым установлен с возможностью их контэктирования пробоп- риемник 6 с отверстием 7 в нижней его части, выполненный в виде части сферы.

Герметичная крышка 4 представляет собой армированную с боковой стороны вкладышем 8 эластичную емкость.

Нижняя часть внутренней поверхности помольного стакана 3 выполнена в виде части сферы 9, а верхняя — снабжена фаской

10 и .буртиком 11.

Пробоприемник 6 и крышка 4 выполнены из эластичного материала, а помольный стакан 3 и размольный орган 5 — из металлокерамики, Крышка 4 в нижней части имеет фаску

12.

На нижней части наружной поверхности помольного стакана 3 выполнены горизонтальные или вертикальные канавки 13 с возрастающей к низу глубиной, Устройство работает следующим образом.

При снятой крышке 4 пробу загружают ео внутреннюю полость пробоприемника 6„ установленного над раэмольным органом 5, и закрывают помольный стакан 3 крышкой

4. При этом фаска 12 крышки 4 взаимодействует с буртиком 11 помольного стакана 3, охватывает его и образует герметичное соединение крышки 4 и помольного стакана 3, В результате вибрации стола 1 пробоприемник 6 совершает возвратно-поступательное движение, т.е. подбрасывэется над размольным органом 5 и опускается на него (контактирует с ним), В момент нахождения пробоприемника 6 над размольным органом 5 в образовавшийся зазор между ним из отверстия 7 просыпается оч:":редная порция пробы, которая равномерно скатывается с шарообразной поверхности

10 l5

Неизмельченный исходный материал под действием силы тяжести и генерируемых колебаний стремиться вниз в зону измельчения, проходя через мелкодисперсные частицы, которые движутся снизу вверх в пробоприемник 6 в результате отсоса, Наличие в устройстве пробоприемника

6 с отверстием 7 в нижней его части и установка его нэд размольным органом с возможностью контактирования, позволяет при создании генерируемых колебаний вибростола обеспечить порциальную подачу пробы в зону измельчения, равномерное ее растекание по ней и сбор измельченной фракции.

Выполнение пробоприемника 6 в виде части сферы позволяет увеличить его емкость, уменьшить износ размольного органа

5 за счет увеличения площади их соприкосновения и увеличить устойчивость пробоприемника на размольном органе.

Выполнение пробоприемника и герметичной крышки иэ эластичного материала уменьшает их износ, исключает натир металла и повышает эффективность эксплуатации.

Выполнение помольного стакана и размольного органа иэ металлокерамики исключает натир и позволяет повысить эффективность измельчения эа счет их равномерного износа, в результате притирания их по всей поверхности контакта друг с другом, Выполнение на наружной поверхности помольного стакана в нижней его части продольных или поперечных канэаок с возрастающей к низу глубиной улучшает теплоотвод в процессе работы и повышает эффективность измельчения за счет равномерного износа поверхности раэмольного органа и внутренней поверхности помольного стакана путем уменьшения их тепловоm расширения.

Формула изобретения

1. Иэмельчитель, включающий вибростол, помольный стакан с герметичной крышкой, нижняя часть которого выполнена в виде полусферы, раэмольный орган, установленный внутри помольного стакана и выполненный в виде шара, отличающийся тем, что, с целью повышения эффективности измельчения путем порционной подачи пробы в зону измельчения, равномерного заполнения пространства измельчения и интенсивной циркуляции исходного и измельченного материала, он снабжен пробоприемником с отверстием в нижней его части, установленным над раэмольным ор1755921

Фиг. I

Фиг.2

Составитель В.Зинченко

Техред M.Ìîðråíòàë Корректор Н.Гунько

Редактор

Заказ 3040 Тираж Подписное

ВЙИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ганом с возможностью контактирования и выполненным в виде части сферы, при этом пробоприемник и герметичная крышка выполнены из эластичного материала. а помольный стакан и размольный орган — из 5 металлокерамики, 7

2. Измельчитель по п.1, о т л и ч а юшийся тем, что, с целью увеличения теплоотдачи в процессе измельчения, на нижней части наружной поверхности помольного стакана выполнены канавки с возрастающей к низу глубиной.
