Реферат



Применение: обогащние полезных ископаемых . Сущность изобретения: материал подают в поле действия центробежных сил по питающей трубе 1. Разделение материала по плотности производят при факторе разделения от 35 до 80. Материал равномерно распределяется по наклонной рабочей поверхности 2 и при сходе с нее образует фонтанирующий поток. Тяжелые частицы попадают в ближний к поверхности 2 кольцевой желоб 3, а легкие - в дальний желоб 5. 1 ил. х| СЛ сл ю ю о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl>s В 03 В 5/32

ГОСУДАРСТВЕHHblй КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯ Л

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1. (21) 4821209/03 (22) 12,03.90 (46) 23,08,92. Бюл, ¹ 31 (71) Комплексный научно-исследовательский и проектно-конструкторский институт обогащения твердых горючих ископаемых и

Всесоюзный научно-исследовательский и проектно-конструкторский угольный институт "КНИУИ" (72) А.M.Àþïîâà, Л.Л.Корсак, Н.Ф. Крамской и В,Н.Утц (5б) Шохин В.Н., Лопатин А,Г, Гравитацион ные методы обогащения. — M,; Недра, 1980, с. 237-239.

Авторское свидетельство СССР № 977027, кл. В 03 В 5/32. 1981.,. 50 „1755926 A1 (54) СПОСОБ ОБОГАЩЕНИЯ ПОЛЕЗНЫХ

ИСКОПАЕМЫХ (57) Применение: обогащние полезных ископаемых. Сущность изобретения; материал подают в поле действия центробежных сил по питающей трубе 1. Разделение материала по плотности производят при факторе разделения от 35 до 80. Материал равномерно распределяется по наклонной рабочей поверхности 2 и при сходе с нее образует фонтанирующий поток, Тяжелые частицы попадают в ближний к поверхности 2 кольцевой желоб 3, а легкие — в дальний желоб

5. 1 ил.

1755926

Изобретение относится к области обогащения полезных ископаемых, в частности, к способам обогащения углей, Известен гравитационный способ обогащения полезных ископаемых, при котором полезные ископаемые разделяют путем динамического воздействия струи воды в наклонном потоке малой глубины, не превышающей десятикратного размера максимального зерна обогащаемой смеси.

Движение пульпы происходит по наклонной поверхности под действием силы тяжести со скоростью до 1-2 м/с и материал транспортируется ээ счет гидродинамической влекущей силы потока, Известен способ обогащения полезных ископаемых, включающий подачу вэвесенесущего потока в центр поверхности вращающегося стола, разделение материала по плотности при движении его по наклонной поверхности и вывод продуктов разделения.

Недостатком способа обогащения полезных ископаемых является недостаточно эффективное разделение полезных ископаемых. Это обусловлено тем, что материал по рабочей поверхности движется плотным слоем и его разделение происходит при совокупном воздействии центробежной силы и силы тяжести. равнодействующая которых изменяется по величине от центра к периферии стола, но остается постоянной по на правлению, в результате чего снижается эффективность разделения, Известен способ обогащения полезных ископавемых, включающий подачу материала в поле действия центробежных сил, разделение материала по плотности и вывод продуктов обогащения в.кольцевые приемники.

Недостатком известного способа обогащения полезных ископаемых является низкая эффективность разделения материала и недостаточная удельная производительность. При перемещении материала на разделительном роторе с направляющими элементами создаются стесненные условия и в результате снижается эффективность обогащения. Недостаточная удельная производительность является следствием того, что обогащение происходит непосредственно на разделительном роторе, s пространстве, ограниченном направляющими элементами и диаметром ротора.

Целью изобретения является повышение эффективности разделения и удельной производительности, Поставленная цель достигается тем, что в способе. включающем подачу материала в поле действия центробежных сил, разделение материала по плотности и вывод продуктов обогащения, разделение материала по плотности производят из фонтанирующего потока при факторе разделения от 35 до 80.

Сущность способа обогащения полезных ископаемых заключается в следующем.

Разделение полезных ископаемых производится путем равномерного распределе10 ния материала по вращающейся наклонной рабочей поверхности при ускорении центробежного поля, превосходящем ускорение силы тяжести и обеспечивающем создание фонтанирующего потока, из которого затем

15 под действием силы тяжести выделяют фракции соответствующей плотности.

При этом дальность полета частицы ($) и наибольшая высота подъема (Н) вычисляются по формулам;

Vo . з1п 2c

$ .,и, где Чо — начальная скорость материала при сходе с усеченного конуса, м с.;

20 а — угол наклона конуса к горизонту, град;

q — ускорение силы тяжести, м.с.

Движение материала по рабочей поверхности при факторе разделения от 35 до 80 обеспечивает равномерное распределение

его о тонком слое, а благодаря созданию фонтанирующего потока при сходе матери25

30 ала с рабочей поверхности из него под действием силы тяжести образуется веер траекторий частиц различной плотности, в результате чего повышается эффективность разделения и удельная произволительность.

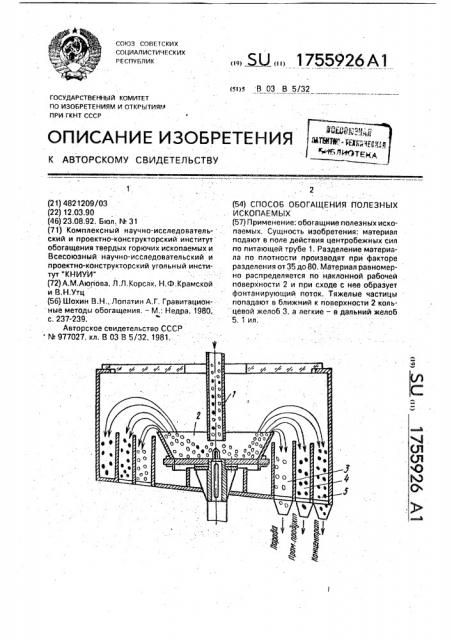

Сущность изобретения поясняется чертежом; где представлено устройство, реали40 зующее способ обогащения полезных ископаемых. Оно включает в себя питающего трубу, рабочую поверхность 2, кольцевые желоба породного продукта 3, промежуточного продукта 4 и концентрата 5.

Исходный материал подают через питающую трубу 1 в поле действия центробежных сил на вращающуюся при факторе разделения от 35 до 80 наклонную рабочую поверхность 2. Материал равномерно рас50 пределяется на последней и при сходе с ней образует по всему периметру фонтанирую= щий поток. Под действием силы тяжести из потока сначала выпадают породные частицы плотностью (1800-2600 кг/м ), затем час55 тицы промежуточной плотности(1400-1800 кг/мз), а затем легкие концентрэтные частицы плотностью менее (1400 кгlм), попадая в кольцевые желоба соответствующих продуктов 3, 4, 5.

1755926

Составитель Л,Kopcatj.

Техред М:Моргентал Корректор С.Пекарь

Редактор Т.Иванова

Заказ 3041 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Таким образом, использование способа обогащния полезных ископаемых обеспечивает по сравнению с известным способом следующие преимущества: повышение эффективности обогащения полезных ископаемых за счет создания веера траекторий частиц различной плотности над кольцевыми приемниками продуктов разделения: повышение удельной производительности в результате выделения фракций различной плотности в радиальном направлений flo всему периметру рабочей поверхности с диаметром, превышающим размер последней.

Формула изобретения

Способ обогащения полезных ископае5 мых, включающий подачу материала в поле действия центробежных сил, разделение материала по плотности и вывод продуктов обогащения, отличающийся тем,что, с целью повышения эффективности разде10 ления и удельной производительности, разделение материала по плотности производят из фонтанирующего потока при факторе разделения от 35 до 80.
