Стакан к центрифуге для разделения биологических жидкостей
Иллюстрации
Показать всеРеферат
Использование: разделение биологических жидкостей, используемых в ветеринарии , биотехнологии и медицине. Сущность изобретения: стакан имеет цилиндрический корпус. Внутри корпусасооснос образованием зазора размещена цилиндрическая емкость для установки сосуда с биологической жидкостью. В верхней части стакана между его корпусом и емкостью установлена эластичная прокладка с продольным вырезом для подачи и отвода уравновешивающей жидкости в указанный зазор. 3 ил.

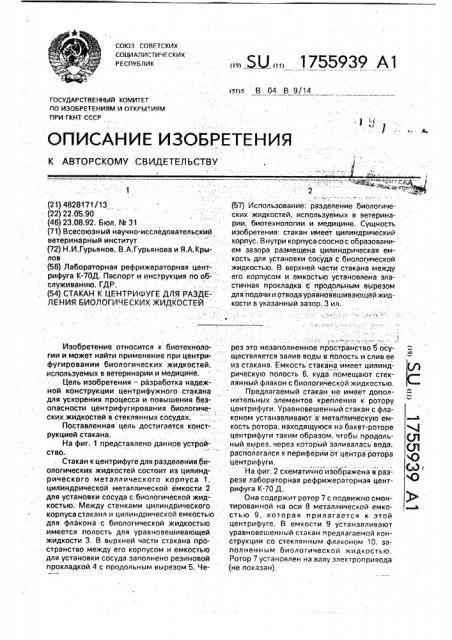

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (я)л В 04 В 9/14
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
К АВТОРСКОМУ -СВИДЕТЕЛЬСТВУ
1 (21) 4828171/13 (22) 22,05.90 (46) 23.08,92. Бюл. % 31 (71) Всесоюзный научно-исследовательский ветеринарный институт (72) Н.И.Гурьянов, B,А.Гурьянова и Я.А.Крылов (56) Лабораторная рефрижераторная центрифуга К-70Д. Паспорт и инструкция по обслуживанию. ГДР. (54) СТАКАН К ЦЕНТРИФУГЕ ДЛЯ РАЗДЕЛЕНИЯ БИОЛОГИЧЕСКИХ ЖИДКОСТЕЙ
Изобретение относится к биотехнологии и может найти применение при центрифугировании биологических жидкостей, используемых в ветеринарии и медицине.
Цель изобретения — разработка надежной конструкции центрифужного стакайа для ускорения процесса и повышения безопасности центрифугирования биологических жидкостей в стеклянных сосудах.
Поставленная цель достигается конструкцией стакана, На фиг. 1 представлено данное устройство.
: Стакан к центрифуге для разделения.бйологических жидкостей состоит из цилиндрического металлического корпуса 1, цилиндрической металлической емкости 2 для установки сосуда с биологической жидкостью. Между стенками цилиндрического корпуса стакана и цилиндрической емкостью для флакона с биологической жидкостью имеется полость для уравновешивающей жидкости 3. В верхней части стакана пространство между его корпусом и емкостью для установки сосуда заполнено резиновой прокладкой 4 с продольным вырезом 5. Че. SU 1755939 Al
2 (57) Использование. разделение биологических жидкостей, используемых в ветеринарии, биотехнологии и медицине. Сущность изобретения; стакан имеет цилиндрический корпус. Внутри корпуса соосно с образованием зазора размещена цилийдрическая емкость для установки сосуда-с биологической жидкостью. В верхней части стакана между его корпусом и емкостью установлена эластичная прокладка с продольйым вйрезом для подачи и отводауравновешивающей жидкости в указанный зазор, 3 ил, рез это незаполненное пространство 5 осуществляется залив воды в"полость и слив ее из стакана. Емкость стакана ймеет цилиндрическую полость 6, куда помещают стеклянный флакон с биологической жидкостью, Предлагаемый стакан не имеет дополнительных элементов крепления к ротору центрифуги, Уравновешейный стакан с флаконом устанавливают в металлическую емкость ротора, находящуюся на бакет-роторе центрифуги таким образом, чтобы продольный вырез, через который заливалась вода, раСполагался к периферии от центра ротора центрифуги.
На фиг. 2 схематично изображена в разрезе лабораторная рефрижераторная центрифуга К-70 Д, Она содержит ротор 7 с подвижно смонтированной на оси 8 металлической емкостью 9, которая прилагается к этой центрифуге. В емкости 9 устанавливают уравновешенный стакан предлагаемой конструкции со стеклянным флаконом 10, заполненным биологической жидкостью.
Ротор 7 установлен на валу электропривода (не показан).
1755939
В заводских условиях стакан к центрифуге для разделения биологических жидкостей можно изготовить путем отливки из легких сплавов металлов. В частности, зазор-полость для уравновешивания водой 3 в заводских условиях можно делать непосредственно в металлической емкости 9, прилагаемой к центрифуге, и находящейся на бакет-роторе 7 (схематично представлено на фиг. 3). ,. УсФройстро работает следующим обра зо м . "
В стаканы предлагаемой конструкции устанавливают емкости с биологическими жидкостями и проводят уравновешивание с помощью воды на циферблатных весах (от
200 до 500 r), стрелка которых устанавливается на середине весовой шкалы. Два стакана с флаконами ставят на противоположные чашки весов. Воду заливают пийеткой, бюреткой или шприцем в зазор-полость для уравновешивания через продольный вырез в тот центрйфужный стакан, который окажется легче, до тех rrop; когда-стрелка весов установится на середине весовой шкалы. уравновешеннйе стаканы с флаконами устанавливают в металлические емкости, находящиеся на бакет-роторе центрифуги таким образом, чтобы продольные вырезы, через которые заливалась вода, располагались к периферии от центра ротора.-Такое расположение цейтрифужных стаканов предуп реждает утечку залитой воды во время центрифугирования, После центрифугирования залитая вода сливается путем опрокидывания стаканов.
В качестве конкретного rfpViMeра предлагаемого устройства приводим конструкцию стакана к центрифуге для разделения биологических жидкостей в стеклянном флаконе емкостью 250 мл (фйг. 1). Цилинд- рический корпус 1 стакана алюминиевый диаметром 82 мм и высотой 145 мм, а цилиндрическая емкость для установки сосуда с биологической жидкостью 2 стальная диаметром 66 мм и высотой 142 мм. В верхней части на "наружной стенке цилиндрической емкости укреплена резиновая прокладка 4 мм. Цилиндрическая емкость 2 вставляется
5 в цилиндрический корпус 1 и между их стен10
35 Формула изобре тения
Стакан к центрифуге для разделения би40 йия безопасности обслуживания, внутри корпуса соосно с образованием зазора размещена цилиндрическая еМкость для уста25
30 шириной 15 мм, длиной 160 мм и толщиной
8 мм почти по всей длине окружности эа исключением короткого отрезка длиной 50 ками образуется зазор-полость для уравновешивания 3, а незаполненное пространство (продольный вырез) 5 предназначено для залива воды в полость для ура вновешения и слива ее из центрифужного стакана. Резиновая прокладка 4 между стенками цилиндрического корпуса и цилиндрической емкостью крепится с помощью клея и заклепок.
Таким образом, стакан к центрифуге для разделения биологических жидкостей прочен и надежен в эксплуатации, позволяет уравновещивать стаканы с флаконами, заполненными биологическими жидкостями, водой, заливаемой в зазор-полость для уравновешивания; время уравновешивания двух центрифужных стаканов с флаконами составляет 2-5 с и не превышает 10-15 с; кроме того, имее гся возможность уравновешивать флаконы с жидкостями, значительно различающиеся по веСу (до 100-150 r и более), что особенно важно. так как биологические жидкости не рекомендуется переливать, чтобы не ухудшать качество целевого продукта, а потому сколько бы не было взято во флаконы, например, крови или сыворотки крови животных и человека, их нужно центрифугировать. ологических жидкостей, имеющий цилиндрический корпус, отличающийся тем, что, с целью ускорения процесса и повышеновки сосуда с биологической жидкостью, при этом в верхней части стакана между его корпусом и емкостью установлена эластичная прокладка с продольным вырезом для подачи и отвода уравновешивающей жидкости в укаэанный зазор.
1755939
Фиг.3
Составитель Н;Гурбянов
Техред М.Моргентал
Редактор О.Стенина
Корректор И, Шмакова
Заказ 3041 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина. 101
