Реферат



Использование: мойка емкостей, в том числе и с горловиной. Сущность изобретения: очищаемая емкость устанавливается горловиной на полом обруче поворотного ротора горловиной на вертикальную форсунку . При повороте ротора вымытая емкость выводится из моечной камеры, а подлежащая очистке вводится в нее. При этом вместе с открыванием дверей П-образный контур фиксируется в положении, обеспечивающем проход емкостей за счет захода ролика, закрепленного на контуре, в узкую часть фигурного паза. 4 з.п. ф-лы, 5 ил.

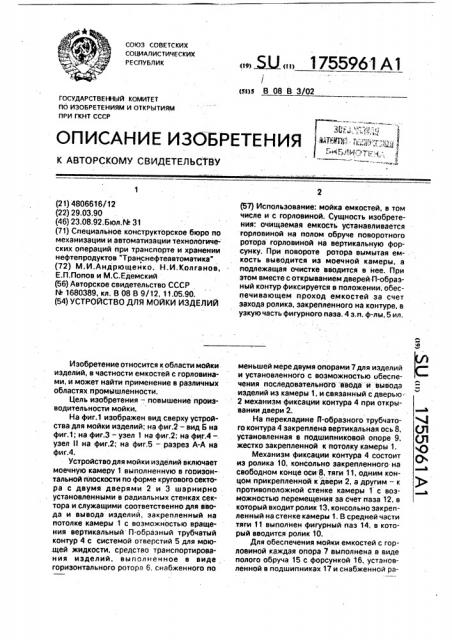

(19) (I I) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

/ (ю1)э В 08 В 3/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Д1И :УТЕ R ..", ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4806616/12 (22) 29.03.90 (46) 23.08,92,Бюл hL 31 (71) Специальное конструкторское бюро по механизации и автоматизации технологических операций при транспорте и хранении нефтепродуктов "Транснефтеавтоматика" (72) М.И.Андрющенко. Н.И.Колганов, Е.П.Попов и М.С.Едемский (56) Авторское свидетельство СССР

М 1680389, кл. В 08 В 9/12, 11.05.90. (54) УСТРОЙСТВО ДЛЯ МОЙКИ ИЗДЕЛИЙ

Изобретение относится к области мойки. иэделий, в частности емкостей с горловинами, и может найти применение в различных областях промышленности.

Цель изобретения — повышение производительности мойки.

На фиг.1 изображен вид сверху устройства для мойки изделий; на фиг.2 — вид Б на фиг.1; на фиг.3 — узел 1 на фиг.2; на фиг.4-. узел И на фиг.2; на фиг,5 — разрез А-А на фиг.4.

Устройстводля мойки изделий включает моечную камеру 1 выполненную в гооизон-" тальной плоскости по форме кругового сектора с двумя дверями 2 и 3 шарнирно . установленными в радиальных стенках сектора и.служащими соответственно для ввода и вывода изделий, закрепленный на потолке камеры 1 с воэможностью вращения вертикальный П-образный трубчатый контур 4 с системой отверстий 5 для мою.щей жидкости, средство транспортирования изделий, выполненное в виде горизонтального ротора б, снабженного по (57) Использование: мойка емкостей, в том числе и с горловиной, Сущность изобретения: очищаемая емкость устанавливается горловиной на полом обруче поворотного ротора горловиной йа вертикальную форсунку. При повороте ротора вымытая емкость выводится из моечной камеры, а подлежащая очистке вводится в нее. При этом вместе с открыванием дверей П-образный контур фиксируется в положении, обеспечивающем проход емкостей за счет захода ролика, закрепленного на контуре, в узкую часть фигурного паза. 4 з.п. ф-лы, 5 ил. меньшей мере двумя опорами 7 для изделий и установленного с возможностью обеспечения последовательного ввода и вывода изделий из камеры 1, и связанный с дверью

2 механизм фиксации контура 4 при открывании двери 2.

На перекладине П-образного трубчато- 4 го контура 4 закреплена вертикальная ось 8, (Jl установленная в подшипниковой опоре 9, (Л жестко закрепленной к потолку камеры 1. О

Механизм фиксации контура 4 состоит О из ролика 10, консольно закрепленного на свободном конце оси 8, тяги 11, одним концом прикрепленной к двери 2, е другим — к )нк противоположной стенке камеры 1 с возможностью перемещения эа счет паза 12, в который входит ролик 13, консольно закрепленный на стенке камеры 1. В средней части тяги 11 выполнен фигурный паэ 14, в который вводится ролик 10.

Для обеспечения мойки емкостей с горловиной каждая опора 7 выполнена в виде полого обруча 15 с форсункой 16, установленной в подшипниках 17 и снабженной ра1755961 диальными патрубками 18. Отверстие !9 в форсунке 16 выполнено крестообразной формы. В стенке форсунки 16 выполнены отверстия 20 под углом 15-90 к ее оси, По периметру обруча 15 выполнены отверстия (на чертеже условно не показаны), На концах патрубков 18 выполнены отверстия 21 °

Устройство для мойки изделий работает следующим образом.

Иэделия, подлежащие мойке, устанавливают на опоры 7; Емкости с горловиной устанавливают так, чтобы форсунка 16 вошла в горловину. Ротором 6 перемещают одну из опор 7 вместе с изделием в моечную камеру 1 через дверь 2, при открывании которой контур 4 фиксируется в положении, обеспечивающем беспрепятственный ввод изделия. При открывании двери 2 ролик 10 механизма фиксации контура 4 входит в узкую часть фигурного паза 14 тяги 11. При закрытой двери 2 ролик 10 находится в широкой части паза 14 тяги 11. Моющая жидкость поддавлением подается в полости оси

8.и контура 4 через верхний подводящий патрубок (фиг.2.3). Под действием реактивных сил контур 4 вращается s подшипниковой опоре 9, Через нижний подводящий патрубок(фиг.2) моющая жидкость подается в полость обруча 17 и форсунки 16 с патрубками 18.

Струи истекающего через отверстия 5 контура 4 моют наружную поверхность днища и стенок изделия, через отверстия в обруче 15 и отверстия 21 в патрубках 18— наружную поверхность крыши емкости с горловиной, а через отверстия 19 и 20 форсунки 16 — внутреннюю поверхность емкости с горловиной, Расположение отверстий 20 в стенке форсунки 16 с наклоном от 15-90О- к ее оси обеспечивает разнонапрааленность струй моющей. жидкости и охват всей внутренней поверхности емкости, предотвращая образование мертвых зон. Струи моющей жидкости отбивают налипшие к стенкам емкости остатки продукта. Через отверстие

19 крестообразной формы моющая жидкость поступает под давлением плоскими струями, которые под действием вращения форсунки 16 закручиваются в виде спирали и сплошным потоком омывают и ополаскивают внутреннюю поверхность емкости с горловиной.

5 Когда в одно изделие находится в моечной камере 1, на другую опору 7 устанавливают следующее изделие, подлежащее мойке, и после вывода первого изделия из моечной камеры 1 через дверь 3, через

10 дверь 2 поступает следующее изделие, Формула изобретения

1.Устройстводлямойкиизделий,содержащее моечную камеру с поворотной дверью, закрепленный на потолке камеры с

15 возможностью вращения вертикальный Побразный трубчатый контур с системой отверстий для моющей жидкости, средство транспортирования изделий и связанный с дверью механизм фиксации контура при

20 открывании двери, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности мойки, моечная камера снабжена дополнительной поворотной дверью и выполнена в горизонтальной плоскости по форме кру25 гового сектора, двери установлены в радиальных стенках сектора и служат соответственно для ввода и вывода изделий; при этом средство транспортирования изделий выполнено в виде горизонтального

30 ротора, снабженного по меньшей мере, двумя опорами для изделий и установленного с возможностью обеспечения последовател ьного авода и вывода изделий иэ камеры.

2, Устройство по п.1, о т л и ч а ю щ е е35 с я тем, что, с целью обеспечения возможности мойки емкостей с горловиной, каждая опора выполнена в виде полого обруча с форсункой под горловину.

3. Устройство по п,2, о т л и ч а ю щ е е40 с я тем, что форсунка установлена в подшипниках и снабжена радиальными патрубками.

4, Устройство по п.2, о т л и ч а ю щ е ес я тем, что отверстие в форсунке выполне- .

45 но крестообразной формы.

5. Устройство по п.2, о т л и ч а ю щ е ес я тем, что в стенке форсунки выполнены отверстия под углом 15-90 к оси форсу нки.

1755961

1755961

1 йг16

4 байр ф3 I

ФАР

q l

3755961

1755961

Ь|ВличЕнО
