Реферат



Класс 246, 9

До 1 Д) { О

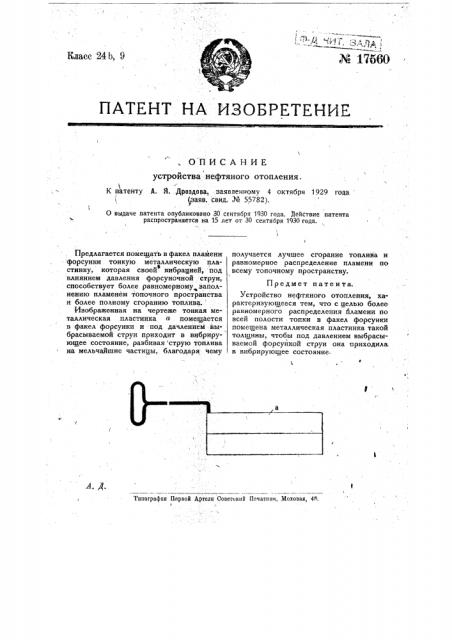

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ устройства .нефтяного отоплення. г

К патенту А. Я..Дроздова, заявленному 4 октября 1929 года ((раяв. свид. И 55782).

О выдаче патента опубликовано 30 сентября 1930 года, Действие патента распространяется на 15 лет от 30 сентября 1930 года. типография Вервой Артели Советоаий Бечатиик, Моховаа, 48.

Предлагается помещать в факел пламени форсунки тонкую металлическую пластинку, которая своей вибрацией, под влиянием давления форсуночной струи, способствует более равномерному заполнению пламенем топочного пространства и более полному сгоранию топлива.

Изображенная на чертеже тонкая металлическая пластинка а помещается в факел форсунки и -под дачлением выбрасываемой струи приходит в вибрирующее состояние, разбивая струю топлива на мельчайшие частицы, благодаря чему получается лучшее сгорание топлива и равномерное распределение пламени по всему топочному пространству.

Предмет патента.

Устройство нефтяного отопления, характеризующееся тем, что с целью более равномерного распределения йламени по всей полости топки в факел форсунки помещена металлическая пластинка такой толщины, чтобы под давлением выбрасываемой форсункой струи OHcL приходила в вибрирующее состояние.
