Реферат



Использование: при контактной сварке плоских сеток на различных многоточечных сварочных машинах. Сущность изобретения: содержит механизм подачи продольных проволок с пневмоприводом, сварочную машину с электродами и пневмоприводами, сварочными трансформаторами , пультом управления. Кроме того, линия снабжена устройством отрезки поперечной проволоки с правильно-приемным устройством и сбрасывателем сеток с контейнером . Устройство для подачи продольных проволок выполнено в виде связанных между собой посредством шарнирных серег верхней траверсы и нижней траверсы. Верхняя траверса связана с приводом, на нижней траверсе закреплены направляющие фильтры. Траверсы выполнены с пазами и снабжены подпружиненными зубчатыми губками в пазах траверс. 4 ил.

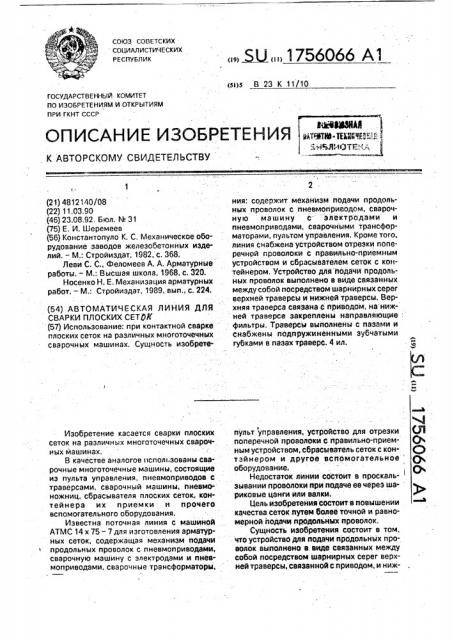

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 23 К 11/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4812140/08 (22) 11.03.90 (46) 23.08.92, Бюл. М 31 (75) Е. И. Шеремеев (56) Константопуло К. С, Механическое оборудование заводов железобетонных иэделий. — М,: Стройиздат, 1982, с. 368, Леви С. С., Феломеев А. A. Арматурные работы. — М.: Высшая школа, 1968, с. 320.

Носенко H. Е. Механизация арматурных работ, — M.: Стройиздат, 1989, вып., с. 224. (54) АВТОМАТИЧЕСКАЯ ЛИНИЯ ДЛЯ

СВАРКИ ПЛОСКИХ СЕТОК (57) Использование: при контактной сварке плоских сеток на различных многоточечных сварочных машинах. Сущность изобретеИзобретение касается сварки плоских сеток на различных многоточечных сварочных машинах.

В качестве аналогов использованы сварочные многоточечные машины, состоящие иэ пульта управления, пневмоприводов с траверсами, сварочный машины, пневмоножниц, сбрасывателя плоских сеток, контейнера их приемки н прочего вспомогательного оборудования.

Известна поточная линия с машиной

ATMC 14 х 75 — 7 для изготовления арматурных сеток, содержащая механизм подачи продольных проволок с пневмоприводами, сварочную машину с электродами и пневмоприводэми, сварочные трансформаторы,, Ы, 1756066 А1

2 ния: содержит механизм подачи продольных проволок с пневмоприводом, сварочную машину с электродами и пневмоприводами, сварочными трансформаторами, пультом управления. Кроме того, линия снабжена устройством отрезки поперечной проволоки с правильно-приемным устройством и сбрасывателем сеток с контейнером. Устройство для подачи продольных проволок выполнено в виде связанных между собой посредством шарнирных серег верхней траверсы и нижней траверсы. Верхняя траверса связана с приводом, на нижней траверсе закреплены направляющие фильтры, Траверсы выйолнены с пазами и снабжены подпружиненными зубчатыми губками в пазах траверс. 4 ил.

4 пульт управления, устройство для отрезки (.Л поперечной проволоки с правильно-прием- ОЬ ным устройством, сбрасыватель сеток с контзйнером и другое вспомогательное О оборудование.

Недостаток линии состоит в проскаль- 1 зывании проволоки при подаче ее через шариковые цанги или валки.

Цель изобретейия устоит в повышении качества сеток путем более точной и равномерной подачи продольных проволок.

Сущность изобретения состоит в том, что устройство для подачи продольных проволок выполнено в виде связанных между собой посредством шарнирных серег верхней траверсы, связанной с приводом, и ниж1756066

20

30

Я ней траверсы с закрепленной на ней направляющей фильерой, траверсы выполнены с пазами и снабжены подпружиненными зубчатыми губками, установленными в пазах траверс, На фиг, 1 представлена предлагаемая линия; на фиг, 2 — то же, план; на фиг. 3— разрез А-А на фиг. 2; на фиг. 4 — вид по стрелке Б на фиг. 2.

Автоматйческая линия для сварки плоских сеток состоит иэ бухт с проволокой, приводов 1 с траверсой 2 для подачи продольной проволоки 3, в свою очередь состоящей иэ двух зажимных траверс нижней 4 с зубцами на поверхности и прикрепленными на ласточкином хвосте быстро перемещаемых направляющих фильер 5, а также верхней 6, в пазу которой установлены подпружиненные зубчатые губки 7, каждая из которых зажимает не более двух проволок, образующих при помощи шарнирно-закрепленных на траверсах 4 и 6 серег 8 параллелограммное зажимное устройство, работающее от привода 9, а также состоит из сварочной Многоточечной машины 10, состоящей из корпуса 11; нижних электродов 12, верхних подпружиненных электродов 13, закрепленных на общем пбворотном хоботе 14, работающем от пневмоприводов

15, сварочных трансформаторов 16, пульта управления 17, отрезного устройства 18 поперечной проволоки 19, правильно-подающего устройства 20, параллелограммного устройства 21 для сбрасывания сеток 22 в контейнер 23, а для отрезки сеток служат пневмоножницы 24.

Автоматическая линия для сварки плоских сеток после настройки узлов и распределения проволоки по ним работает следующим образом, Командой с пульта управления 17 включается пневмопривод 9 и верхняя прижимная траверса 6 за счет серег

8 зубчатыми губками 7 прижимает к зубцам нижней траверсы 4 продольные проволоки

3 и вся траверса 2 пневмоприводом 1 подается на шаг, затем включается правильноподающее устройство 20 и по счетчику оборотов подается поперечная проволока 19 необходимой длины„после чего включается пневмопривод 15 и электроды 12 и 13 осуществляют приварку поперечной проволоки

19 к продольным проволокам 3, в это время пневмопривод 9 отводит верхнюю траверсу

6 вверх и пневмопривод 1 возвращает общую траверсу 2 на место, а также в это время производится отрезка поперечной проволоки 19 отрезным устройством 18, после чего электроды 13 пневмоприводом 15 отводятся вверх. После определенного числа этих циклов, зависящих от длины сетки

22, перемещаемой при своем образовании по приемным уголкам сбрасывателя 21, подается команда пневмоножницами 24 отрезки сетки 22 и она после отрезки сбрасывателем 21 сбрасывается в контейнер 23, Цикл работы повторяется и в случае окончания проволоки в бухтах, последние заменяются новыми.

Формула изобретения

Автоматическая линия для сварки плоских сеток, содержащая механизм подачи продольных проволок с пневмоприводом, сварочную машину с электродами и пневмоп риводами, сварочные трансформаторы, пульт управления, устройство для отрезки поперечной проволоки с правильно-приемным устройством, сбрасыватель сеток с контейнером, отл и ч а ю ща я с я тем,что,с целью повышения качества сеток путем более тонкой и равномерной подачи продольных проволок, устройство для подачи

flpoäoëьнйх проволок выполнено в виде связанных между собой посредством шарнирных серег верхней траверсы, связанной с приводом, и нижней траверсы с закрепленной на ней направляющей фильерой для проволоки, траверсы выполнены с пазами и снабжены подпружиненными зубчатыми губками, установленными в пазах траверс;

17560бб

175606б
