Устройство для распалубки и сборки форм

Устройство для распалубки и сборки форм

Иллюстрации

Показать все

Реферат



Сущность изобретения: устройство для распалубки и сборки форм для изготовления строительных изделий содержит гидроцилиндр 1, на котором смонтирован нажимной ролик 3, и пружинный фиксатор гидроцилиндра , выполненный в виде жестко укрепленной на штоке гидроцилиндра горизонтальной планки 4 со сквозным отверстием и вертикально установленного на посту распалубки пружинного направляющего элемента 2, пропущенного через сквозное отверстие горизонтальной планки 4. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 28 В 7/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

Г1РИ ГКНТ СССР

ЛО i7gl Ù л

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4784390/33 (22) 18.01,90 (46) 23.08.92. Бюл, ¹ 31 (75) А, Е.Добротин (56) Авторское свидетельство СССР

¹ 742137, кл. В 28 В 7/12, 1977, Авторское свидетельство СССР

¹ 1070007, кл, В 28 В 7/12, 1982. (54) УСТРОЙСТВО ДЛЯ РАСПАЛУБКИ И

СБОРКИ ФОРМ 1

„„. Д „„1756157 А1 (57) Сущность изобретения; устройство для распалубки и сборки форм для изготовления строительных изделий содержит гидроцилиндр 1, на котором смонтирован нажимной ролик 3, и пружинный фиксатор гидроцилиндра, выполненный в виде жестко укрепленной на штоке гидроцилиндра горизонтальной планки 4 со сквозным отверстием и вертикально установленного на посту распалубки пружинного направляющего элемента 2, пропущенного через сквозное отверстие горизонтальной планки 4. 4 ил.

1156157 наклонной частью 6 упора 5 борта, При этом упорная планка 4 отклоняет пружинный элемент 2, что позволяет гидроцилиндру 1 поворачиваться и нажимному ролику 3 подниматься до верхней точки упора 5 борта, После этого пружинный элемент возвращает гидроцилиндр на линию начального положения его оси. Затем нажимной ролик, попадая в паз упора 5 борта, начинает под действием гидроцилиндра 1 движение вниз, и поворачивает борт 8 вокруг оси

7, закрепленной в проушинах поддона 9.

После достижения бортом 8 крайнего положения нажимной ролик 3 перемещается вниз по внутренней части упора 5 борта, упорной планкой 4 отгибает пружинный элемент и выходит из зацепления.

При сборке нажимной ролик 3 упирается в ответную наклонную часть 6 упора 5 борта и начинает поворачивать борт 8 вокруг оси 7 поддона 9, Борт 8 устанавливается в рабочее положение, а нажимной ролик 3 продолжает движение по ответной части 6

5 упора 5 борта до достижения требуемого усилия закрытия борта. Усилие борта регулируется высотой подьема нажимного ролика 3 по ответной части 6 упора 5 борта, а также физико-механическими свойствами пружинного элемента 2 и расстоянием от оси гидроцилиндра до пружинного элемента 2.

Пружинный элемент 2 может выполняться из рессорной стали, неподвижно смонтированной на полу цеха, а также может быть выполнен из металлической полосы, закрепленной шарнирно на полу и подпружиненной пружинами сжатия и растяжения в горизонтальном направлении.

Предлагаемое устройство позволяет существенно уменьшить рабочую площадь участка распалубки и сборки форм, а также снизить массу устройства, упростить его конструкцию и способ, 10

Известно также устройство для откры- 20 вания и закрывания бортов формы, включа30

35 точки упора борта в его открытом положении, изменением расстояния от оси цилин- 40 роцилиндра смонтированы нажимной 50 входит также упор 5 борта, ответная наклонная часть 6 упора 5 борта, ось 7, закреплен- 55

Изобретение относится к технологии изготовления сборного железобетона, а конкретно к распалубке и сборке форм для железобетонных изделий.

Известно устройство для распалубки и сборки форм при изготовлении строительных изделий, содержащее опорную раму, на которой смонтированы механизмы открывания и закрывания бортов с рычагами, ripoдольных бортов с ломающимися рычагами, замков и механизм фиксации формы с упорными роликами, при этом каждый механизм открывания и закрывания продольных бортов снабжен наклонными направляющими и выдвижной тягой, причем наклонные направляющие шарнирно закреплены на опорной раме, выдвижная тяга связана ломающимся рычагом, соединенным с силовым цилиндром в шарнире излома, ющее смонтированные на валу рычаги с нажимными роликами для взаимодействия с упорами, закрепленными на бортах формы и гидроцилиндр поворота рычагов, при этом каждый из рычагов выполнен составным из двух частей, одна из которых имеет форму вилки, а вторая подвижно установлена в вилке и выполнена подпружиненной.

Недостаток данного устройства — его увеличенные габариты, и масса.

Цель изобретения — уменьшение габаритов и массы устройства.

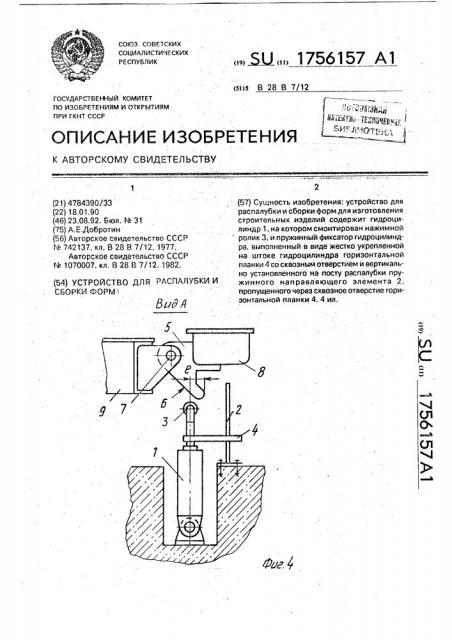

Указанная цель достигается тем, что ось цилиндра выполнена с упорной планкой, контактирующей с пружинным направляющим элементом, и гидроцилиндр расположен со смещением е относительно верхней дра до пружинного элемента регулируют усилие сборки формы, На фиг.1 изображено устройство с формой, вид сверху; на фиг.2 — вид А на фиг.1; на фиг,3 — вид Б на фиг,2; на фиг.4 — вид А на фиг.1 при раскрытом положении борта, Устройство состоит из гидроцилиндра

1, смонтированного на поворотном кронштейне, пружинного элемента 2. На оси гидролик 3 и упорная планка 4. Пружинный элемент одновременно является направляющей для оси гидроцилиндра. В устройство ная в проушинах поддона 9 и борт 8

Устройство при распалубке работает следующим образом.

Нажимной ролик 3 поднимается гидроцилиндром 1 и вступает в контакт с ответной

Формула изобретения

Устройство для распалубки и сборки форм, содержащее гидроцилиндр со смонтированным на нем нажимным роликом и пружинный фиксатор гидроцилиндра, о т л ич а ю щ е е с я тем, что, с целью уменьшения габаритов и массы устройства, фиксатор выполнен в виде жестко укрепленной на штоке гидроцилиндра горизонтальной планки со, сквозным отверстием и вертикально установленного на посту распалубки пружинного направляющего элемента, пропущенного через сквозное отверстие горизонтальной планки.

1 756157

Составитель А.Добротин

Техред М.Моргентал Корректор E.Папп

Редактор Е;Папп

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гэгарина, 101

Заказ 3052 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям-при ГКНТ. СССР

113035, Москва, Ж-35, Раушская наб., 4/5
