Вертикальный пресс

Вертикальный пресс

Иллюстрации

Показать все

Реферат



Изобретение относится к кузнечнопрессовому машиностроению, в частности к конструкции вертикальных прессов. Цель изобретения - повышение долговечности. Пресс содержит коленно-рычажные звенья с рычагами 11 и 12 и роликами 10 в месте сочленения рычагов 11 и 12 в звене друг с другом. Имеются также коромысла 7 с внешними 9 и внутренними 8 копирными дорожками. Последние взаимодействуют соответственно с роликами 4 маховиков 2 и 3 и роликами 10 коленно-рычажных звеньев. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 30 В 1/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4416330/27 (22) 26.04.88 (46) 23.08.92. Бюл. ¹ 31 (72) А.Н. Назаренко и Ю,А, Алюшин (56) Авторское свидетел ство СССР

¹1702612,,кл,,В 30 В 6, 05.01.88. (54) ВЕРТИКАЛЬНЫЙ РЕСС (57) Изобретение относится к кузнечнопрессовому машиностроению, в частности к конструкции вертикальных прессов. Цель, >SU„„1756170 А1 изобретения — повышение долговечности.

Пресс содержит коленно-рычажные звенья с рычагами 11 и 12 и роликами 10 в месте сочленения рычагов 11 и 12 в звене друг с другом, Имеются также коромысла 7 с внешними 9 и внутренними 8 копирными дорожками. Последние взаимодействуют соответственно с роликами 4 маховиков 2 и

3 и роликами 10 коленно-рычажных звеньев.

1 ил.

1756170

Составитель В. Гринберг

Техред M,Moðãåíòàë Корректор С. Юско

Редактор Е. Папп

Заказ 3053 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к области машиностроения, в частности к конструкции кузнечно-прессового оборудования.

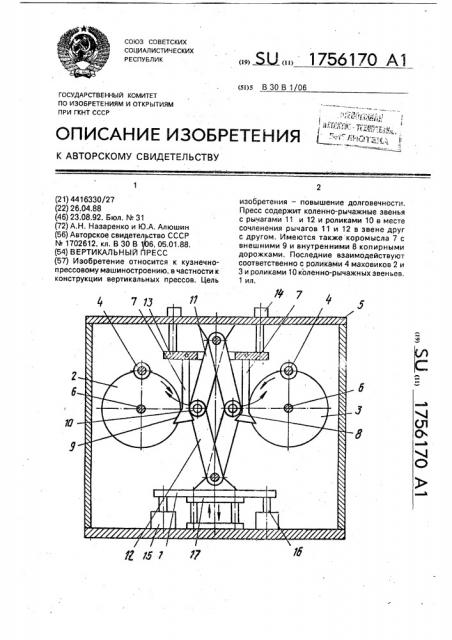

Цель изобретения — повышение долговечности, На чертеже дан пресс, общий вид.

Пресс содержит ползун 1, двухмаховичный привод ползуна 1 в виде маховиков 2 и

3 с роликом 4 на каждом из маховиков, установленных на смонтированных в станине

5 валах 6, шарнирно сочлененные со станиной 5 коромысла 7 с внутренней 8 л внешней 9 копирными дорожками на каждом из них, а также два коленно-рычажных звена с роликом 10 в месте сочленения верхних рычагов 11 и нижних. рычагов 12 в звене друг с другом. Рычаги 11 шарнирно сочленены со станиной 5, а рычаги 12 — с ползуном 1.

Пресс содержит также траверсу 13, соединенную со станиной 5 посредством резьбовых стяжек 14, установленных в станине 5 с возможностью регулирования положения траверсы 13 относительно станины 5, следовательно, и положения коромысел 7, которые шарнирно сочленены с траверсой 13, На станине 5 установлены пневмоцилиндры 15, подвижные элементы 16 которых соединены с ползуном 1, а между станиной 5 и ползуном 1 установлен штамп 17, Пресс работает следующим образом, При вращении маховиков 2 и 3 их ролики 4 воздействуют на внешние копирные дорожки 9 коромысел 7, Последние поворачиваются относительно траверсы 13 и воздействуют своими внутренними копирными дорожками 8 на ролики 10 коленно-рычаж— ---:ных звеньев, рычаги 11 и 12 которых сближаются, При этом ползун 1 перемещается вниз, совершая в штампе 17 технологическую операцию. Обратное перемещение ползуна 1 вверх осуществляется подвижны5 ми элементами 16 пневмоцилиндров 15.

При перемещении ползуна 1 вниз усилие, которое может развивать пресс, возрастает от минимального в начале хода ползуна

1 до максимального в конце его хода вниз, 10 а скорость перемещения ползуна, наоборот, уменьшается в конце хода ползуна 1, Технико-экономический эффект от внедрения изобретения обеспечивается повышением долговечности по сравнению с

15 известным устройством, Формула изобретения

Вертикальный пресс, содержащий ползун, двухмаховичный привод ползуна с роликом на каждом из маховиков, установ20 ленных на смонтированных в станине валах, шарнирно сочлененные со станиной коромысла с внутренней и внешней копирными дорожками на каждом из них, а также два коленно-рычажных звена с роликом в мес25 те сочленения рычагов в звене, при этом коромысла установлены с возможностью взаимодействия своими копирными дорожками с упомянутыми роликами, а звенья сочленены с ползуном и станиной, 30 отличающийся тем, что, с целью повышения долговечности, верхние рычаги в каждом коленно-рычажном звене шарнирно сочленены станиной, а нижние — с ползуном, при этом коромысла установлены с

35 возможностью взаимодействия своими внешними копирными дорожками с роликами маховиков, а внутренними — с роликами коленно-рычажных звеньев,
