Устройство для определения несущей способности дорожных одежд

Устройство для определения несущей способности дорожных одежд

Иллюстрации

Показать все

Реферат



Использование: дорожное строительство , контроль состояния дорожных одежд Сущность изобретения: на транспортном средстве 1 закреплен на обгонной муфте 4 двуплечий рычаг 5 с противовесом 6 и шарообразным колесом 7, выполненным сплошным из эластичного материала с модулем упругости 150-300 МПа. Рычаг снабжен подъемно-сбрасывающим механизмом с приводом от оси транспортного средства Оценку несущей способности дорожной одежды определяют по углу отскока рычага. 2 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 01 С 23/07

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4862847/33 (22) 27.06.90 (46) 23.08.92, Бюл. М 31 (72) В.П. Ф ил име нди ко в, А.B. Сми р н ов, А,Г.Малофеев, И.Н.Папакин и Т,Д.Колмакова (56) Авторское свидетельство СССР

М 1135828, кл. Е 02 О 1/00, 1980, Авторское свидетельство СССР

М 1006602, кл. Е 02 D 1/00, 1981. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

НЕСУЩЕЙ СПОСОБНОСТИ ДОРОЖНЫХ

ОДЕЖД. Ы„, 1756452 А1 (57) Использование; дорожное строительство, контроль состояния дорожных одежд.

Сущность изобретения: на транспортном средстве 1 закреплен на обгонной муфте 4 двуплечий рычаг 5 с противовесом 6 и шарообразным колесом 7, выполненным сплошным из эластичного материала с модулем упругости 150 — 300 МПа. Рычаг снабжен подъемно-сбрасывающим механизмом с приводом от оси транспортного средства, Оценку несущей способности дорожной одежды определяют по углу отскока рычага.

2зп.флы,1ил.

1756452

Изобретение относится к дорожному строительСтву, а именно к контролю состояния дорожных одежд.

Известно устройство для испытания до"рожных одежд, содержащее транспортное средство с подъемно-сбрасывающим механизмом, падающим колесом и регистрирующим приспособлением.

Недостаток устройства — небольшая информативность получаемого результата .только в виде величины прогиба Дорожной одежды, Наиболее близким к предлагаемому техническому решению является передвижная установка для определения несущей способности грунта, содержащая транспортное средство с подъемно-сбрасывающим механизмом, падающим колесом и регистрирующим приспособлением, причем подьемно-сбрасывающий механизм снабжен приводом от колеса транспортного средства, Недостаток установки — низкая информативность о6 упругих свойствах дорожной одежды по величине измеряемого прогиба.

Цель изобретения — повышение информативности получаемых результатов за счет определейия упругих свойств дорожных одежд.

Цель достигается тем, что в устройстве для определения несущей способности дорожных одежд, содержащем размещенные на транспортном средстве регистрирующее приспособление и падающее колесо с подьемно-сбрасывающим механизмом и его приводом от колес транспортного средства, подъемно-сбрасы вающий механизм выполнен в виде двуплечего рычага, падающее колесо выполнено сплошным из эластичного материала с модулем упругости 150 — 300

МПа, регистрирующее приспособление выполнено в виде обгонной муфты вращения двуплечего рычага и измерителем угла его отскока, а падающее колесо закреплено с возможностью вращения на конце двуплечего рычага, причем двуплечий рычаг снабжен противовесом с возможностью его закрепления в любой точке двуплечего рычага, а падающее колесо выполнено шарообразной формы.

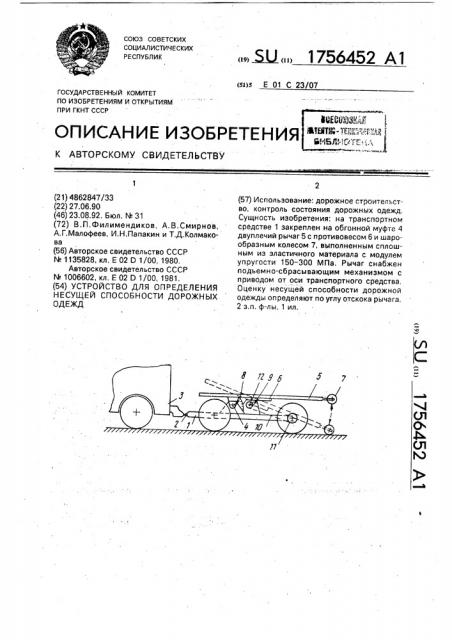

На чертеже показано устройство, общий вид.

Устройство содержит транспортное средство 1, сцепным приспособлением 2 связанное с тягачом 3. Посредством обгон* ной муфты 4 на транспортном средстве 1 закреплен двуплечий рычаг 5, снабженный противовесом 6 и падающим колесом 7, выполненным шарообразной формы и сплош5

40 ным из эластичного материала с модулем упругости 150-300 МПа. На оси обгонной муфты

4 закреплен измеритель 8 угла ее поворота при отскоке двуплечего рычага 5. На транспортном средстве 1 размещен подъемносбрасывающий механизм 9 с приводом, выполненным в виде цепной передачи 10 от ведущей шестерни 11, закрепленной нэ оси транспортного средства 1, к ведомой шестерней 12 подъемно-сбрасывэющего механизма

9.

Устройство работает следующим образом, В процессе движения тягача 3 по автомобильной дороге ведущая шестерня 11 передает вращение оси транспортного средства 1 через цепную передачу 10 ведомую шестерню 12 подъемно-сбрасывающего механизма 9. При этом происходит подъем и сброс двуплечего рычага 5 с ударом шарообразным колесом 7 по обследуемой дорожной одежде. Угол отскока двуплечего рычага 5, зависящий от несущей способности дорожной одежды, фиксируют измерителем 8 обгонной муфтй 4, Периодичность подъема и сброса двуплечего рычага 5 регулируют соотношением диаметров ведущей 11 и ведомой 12 шестерен, а усилие удара шарообразным колесом 7 регулируют смещением противовеса 6 по двуплечему рычагу 5.

Формула изобретения

1. Устройство для определения несущей способности дорожных одежд, содержащее размещенные на транспортном средстве регистрирующее приспособление и падающее колесо с подъемно-сбрасывающим механизмом и его привод от колес транспортного средства, о т л и ч а ю щ е ес я тем, что, с целью повышения информативности получаемых результатов за счет определения упругих свойств дорожных одежд, подъемно-сбрасывающий механизм выполнен в виде двуплечего рычага, падающее колесо выполнено сплошным из эластичного материала с модулем упругости

150-300 МПа, регистрирующее приспособление выполнено в виде обгонной муфты вращения двуплечего рычага с измерителем угла его отскока, а падающее колесо закреплено с возможностью вращения на конце двуплечего рычага.

2. Устройство по п,1, о т л и ч а ю щ е ес я тем, что двуплечий рычаг снабжен противовесом с возможностью его закрепления в любой точке двуплечего рычага.

3, Устройство по п.1, отл и ч а ю ще.ес я тем, что падающее колесо выполнено шарообразной формы.
