Способ изготовления щеточного уплотнения

Способ изготовления щеточного уплотнения

Иллюстрации

Показать все

Реферат



Использование: в газотурбостроении. Сущность изобретения; изготавливают основу щетки, устанавливают на ней проволочки , Отрезают заготовку основы с проволочками , сгибают ее зигзагообразно, оставляя свободными от проволочек места перегибов основы и получая плоскую щетку, к-рую затем сворачивают в кольцо. Перегибы основы с одной стороны смещают в окружном направлении относительно перегибов с другой. Осуществляют зажим щетки по местам перегибов между боковыми пластинами корпуса. 7 ил.

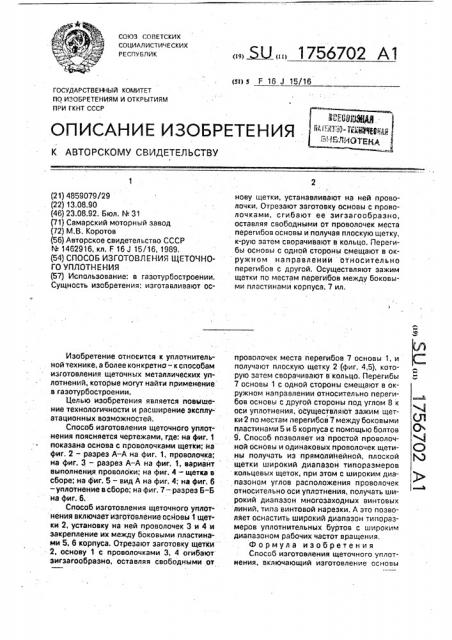

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я) s F 16 J 15/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4859079/29 (22) 13.08.90 (46) 23.08.92, Бюл. N. 31 (71) Самарский моторный завод (72) М,В. Коротов (56) Авторское свидетельство СССР

ЬВ 1462916, кл. F, 16 J 15/16, 1989, (54) СПОСОБ ИЗГОТОВЛЕНИЯ ЩЕТОЧНОГО УПЛОТНЕНИЯ (57) Использование: в газотурбостроении.

Сущность изобретения: изготавливают осИзобретение относится к уплотнительной технике, а более конкретно- к способам изготовления щеточных металлических уплотнений, которые могут найти применение в газотурбостроении.

Целью изобретения является повышение технологичности и расширение эксплуатационных возможностей.

Способ изготовления щеточного уплотнения поясняется чертежами, где: на фиг. 1 показана основа с проволочками щетки; йа фиг, 2 — разрез А-А на фиг. 1, проволочка; на фиг. 3 — разрез А — А на фиг. 1, вариант выполненИя проволоки; на фиг. 4 — щетка в сборе; на фиг. 5 — вид А на фиг. 4; на фиг. 6 — уплотнение в сборе; на фиг. 7- разрез Б-Б на фиг. 6.

Способ изготовления щеточного уплот нения включает изготовление основы 1 щетки 2, установку на ней проволочек 3 и 4 и закрепление их между боковыми пластинами 5, 6 корпуса. Отрезают заготовку щетки

2, основу 1 с проволочками 3, 4 огибают зигзагообразно, оставляя свободными от... Ж „„1756702 А1 нову щетки, устанавливают на ней проволочки. Отрезают заготовку основы с проволочками, сгибают ее зигзагообразно, оставляя свободными от проволочек места перегибов основы и получая плоскую щетку, к-рую затем сворачивают в кольцо. Перегибы основы с одной стороны смещают в окружном направлении относительно перегибов с другой, Осуществляют зажим щетки по местам перегибов между боковыми пластинами корпуса. 7 ил. проволочек места перегибов 7 основы 1, и получают плоскую щетку 2 (фиг. 4,5), которую затем сворачивают в кольцо. Перегибы

7 основы 1 с одной стороны смещают в окружном направлении относительно перегибов основы с другой стороны под углом 8 к оси уплотнения, осуществляют зажим щетки 2 по местам перегибов 7 между боковыми пластинами 5 и 6 корпуса с помощью болтов

9. Способ позволяет из простой проволочной основы и одинаковых проволочек щетины получать из прямолййеиной, плоской щетки широкий диапазон типоразмеров кольцевых щеток, при этом с широким диапазоном углов расположения проволочек относительно оси уплотнения, получать широкий диапазон многозаходных винтовых линий, типа винтовой нарезки. А зто позволяет оснастить широкий диапазон типоразмеров уплотнительных буртов с широким диапазоном рабочих частот вращения.

Формула изобретения

Способ изготовления щеточного уплотнения, включающий изготовление основы

1756702. ф J

А-А А — А, 3 ф щетки, установку нэ ней проволочек щетки новы и получая плоскую щетку, которую и закрепление их между боковыми пласти- затем сворачивают в кольцо, после чего нами корпуса, отличающийся тем, что, перегибы основы с одной сторочы.смещас целью повышения технологичности и рас- ют B окружном направлении относительно ширения зксплуатационных возможностей, 5 перегибов основы с другой стороны и осуотрезаютзаготовку,основус проволочками, ществляют зажим щетки по местам переогибают ее зигзагообразно, оставляя сво- . -."- гибов между 56ковыми пластинами бодными or проволочек места перегибов ос-. :- ; корпуса.., 1156702

Маг. 7
