Реферат



Использование: защита объектов от температурного и механического воздействия . Сущность изобретения: теплогидроизоляция из пенопластов содержит термостойкий слой, нанесенный на защищаемую поверхность, теплоизоляционный слой и наружный гидроизоляционный слой. Гидроизоляционный слой выполнен из двух слоев: внутреннего толщиной 5-15 мм. в состав пенопласта которого введен наполнитель из силикатов и кальцитов, и наружного толщиной 1-5 мм с наполнителем из абразивных материалов. 1 ил.

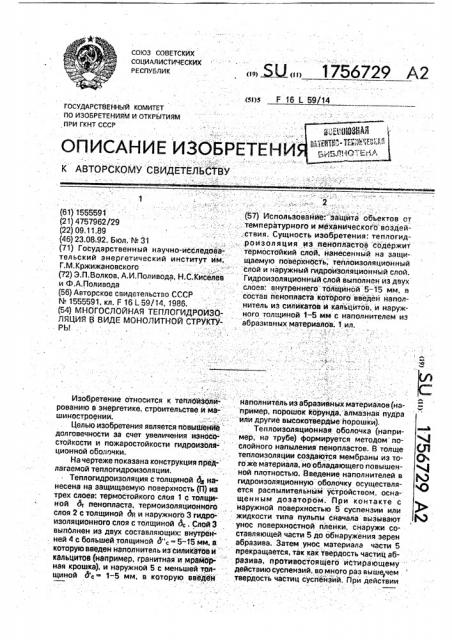

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ па изОБРетениям и ОткРытиям

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2., 1 (61) 1555591 .:::.. : (57) Использование: защита обьектов от (21) 4757962/29 ., -: ..:-. - .-:. температурного и механического .воздей(22) 09,11.89 :;: .;.ствия. Сущность изобретения: теплогид(46) 23.08;92. Бюл. М 31 -.., роизоляция из пенопластов содержит (71) Государственный научно-исследова- термостойкий слой, нанесенный на защительский энергетический институт им, щаемую поверхность. теплоизоляционный

Г.М.Кржижановского " .:-. -": слой и наружный гидроизоляционный слой. (72) Э.П.Волков, А.И,Поливода, Н.С;Киселев Гидроизоляционнйй слой выполнен из двух и Ф.А.Поливода .. слоев: внутреннего -толщиной 5 — 15 мм, в (56) Авторское свидетельство СССР . состав пенопласта которого введен наполМ 1555591, кл. F 16 1 59/14, 1986.::: нитель из силикатов и кальцитов, и наруж(S4) МНОГОСЛОЙНАЯ ТЕПЛОГИДРОИЗО- ного толщиной 1-5 мм с наполнителем из

ЛЯЦИЯ Р ВИДЕ МОНОЛИТНОЙ СТРУКТУ- абразивных материалов. 1 ил.

РЫ

Изобретение относится к теплбйзолированию в энергетике, строительстве И машиностроении.

Целью изобретения является повыШение долговечности за счет увеличения износ@. стойкости и пожаростойкости гидроизоляционной оболочки.

На чертеже показана конструкция предлагаемой теплогидроизоляции.

Теплогидроизоляция с толщиной @ нанесена на защищаемую поверхность (П) из трех слоев; терМостойкого слоя 1 с толырфной 4 пенопласта, термоизоляционного слоя 2 с толщиной дя и наружного 3 гидроизоляционного слоя с толщиной 4. Слой 3 выполнен из двух составляющих: внутрен. ней 4 с большей толщиной д"с 5-15 мм, в которую введен наполнитель из сйликггав и кальцитов (например, гранитная-и мраморная крошка), и наружной 5 с меньшей толщиной д 1-5 мм; в которую ввбдбн

„„5U „, 1756729 А2 .(53)5 F 16 (59/14

Ф на пол нитель из абразивных материалов (на-. пример, порошок корунда, алмазная пудра или другие высокотвердые порошки), Теплоизоляционная оболочка (например, на трубе) формируется методом по- 4 слойного напыления пенопластов. В толще Ы теплоизоляции создаются мембраны из то- СЬ го же матерйалв, но обладающего повышенной плотностью. Введение наполнителей в ) гидроизоляционную оболочку осуществля-, О ется распылительным устройством, оснащенным дозатором . При контакте с наружной поверхностью 5 суспензии или жидкости типа пульпы сначала вызывают M унос поверхностной пленки, снаружи составляющей части 5 до обнаружения зерен абразива. Затем унос материала части 5 прекращается, так как твердость частиц абразива, противостоящего истирающему действию суспензий, во много раз выше,чем . твердость частиц суспензия. Прй действии

СоСтавитель Л. Соломинцев

Техред M,Moðãåíòàë Корректор И.Шмакова

Редактор Т, Куркова

Заказ 3081 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательСкий комбинат "Патент", г. Ужгород, ул,Гагарина, 101 повышенных температур свыше 500 C или открытого пламени поверхность составляющей час и 5 начинает выгорать. Вначале происходит выгорание тонкой пленки органического материала. обволакивающего частицы абразива с последующим спеканием и образованием негорючего слой, выдерживающего температуру до 1500ОС. При зтом остаткй составляющей части 5 располагаются на негорючей подложке. составляющей части 4 из силикатов и калъцитов. При выгоранйи и испарении гидроизоляционной оболочки за счет ее высокого термического сопротйвления одновременно осуществляется защита от возгорания слоев 2 и 1 теплогидроизоляции. При действии режущих инструментов с целью повреждения гидроизоляфйоного слоя происходит их затупление и поломка между гранулами гранита или мрамора.

Таким образом, в 3-4 раза повышается долговечность теплогидроизоляции за счет пожаростойкости и стойкости к абразивному износу, 5 Формула изобретения

Многослойная теплогидроизоляция в виде монолитной структуры по авт. св. М

1555591, отличающаяся тем, что, с целью повышения долговечности за счет

10 увеличения-износоатойкости и пожаростойкости гидроизоляционной оболочки, последняя выполнена из двух частей и составляющие каж ую часть слои пенопласта содержат наполнитель, при атом внутренняя

15 часть, прилегающая к теплоизоляционному слою, имеет толщину 5-15 мм и наполнитель из силикатов и кальцитов, а наружная часть — толщину 1 — 5 мм и нвполнитель из абразивных материалов.
