Способ очистки внутренней поверхности труб

Способ очистки внутренней поверхности труб

Иллюстрации

Показать все

Реферат



Область применения: изобретение относится к способам очистки внутренних поверхностей , в частности трубопроводов, и может найти применение в различных отраслях народного хозяйства. Цель изобретения - расширение технологических возможностей способа очистки внутренних поверхностей труб от отложений. Существо изобретения: способ очистки внутренних поверхностей труб преимущественно теплообменных аппаратов заключается в нагреве загрязненных стенок выше температуры кипения жидкости, находящейся в них. Нагрев осуществляют электрическим током контактно в каждом сечении трубопровода, совмещая его с механическим воздействием, осуществляемым путем обжатия трубы контактными электрическими элементами. Величину механического воздействия выбирают в пределах текучести материала трубы 0,8-0,9 От тр. 1 з.п.ф-лы. 2 ил.

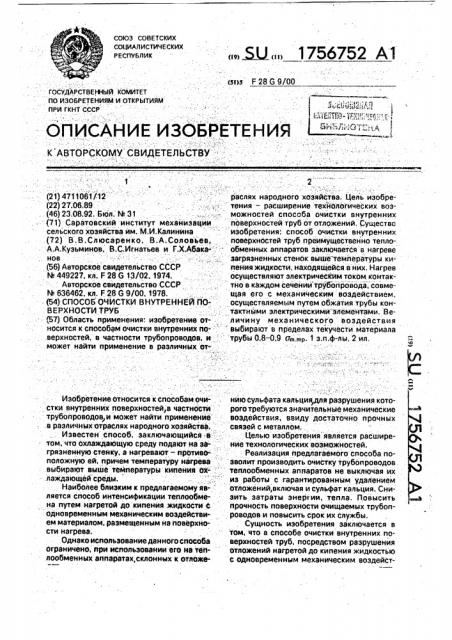

5U, 1750752 А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ (sl)s F 28 G 9/00

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K ÀÂÒOÐÑÊOMÓ СВИДЕТЕЛЬСТВУ

1 - - " 2 (21) 4711061/12 - .,:: раслях народного хозяйства, Цель иэобре.(22) 27,06.&9..: ..: --:, .:„:-:;-" тения — расширение техйологических воэ. (46) 23.08.92. Бюл. hh 31,„.::. - можностей способа очистки внутренних

- "(71) Саратовский институт механизации поверхностей труб от отложений, Существа сельского хозяйства им. М.И.Калинина " " изобретения: способ очистки внутренних (72) В.В.Слюсаренко, В.А.Соловьев, поверхностей труб преимущественно теплоА.А.Кузьминов, В.С.Игнатьев и Г.Х.Абака- обменных аппаратов заключается в нагреве .. нов .: .:.:: —:::,,:::,, загрязненных стенок выше температуры ки(56) Авторское свидетельство СССР: - пения жидкости, находящейся в них. Нагрев

М 449227, кл. F 28 G 13/02, 1974. ".. осуществляют электрическим током контакАвторское свидетельство СССР ., тйо в каждом сечении"трубопровода, совмеt4636462, кл. F28G9/00,1978, щая его с механическим воздействием, : (54) СПОСОб ОЧИСТКИ ВНУТРЕННЕЙ ПО- осуществляемым путем обжатия трубы кон. BEPXHOCTM ТРУБ: .: тактными электрическими" элементами. Be(57) Область применения: изобретение от- личину механического воздействия носится к способам очистки внутренних no-: выбирают в пределах текучести материала ,верхностей, в частности трубопроводов, и- . трубы 0,8-0,9 am.mð. 1 э.п.ф-лы. 2 ил. может найти применение в различных отИзобретение относится к способам очи-, нйю сульфата кальция,для разрушения кото-. стки внутренних поверхностей,в частности: рого требуются значительные механичеСкие трубопроводов и может найти применение воздействия, ввиду достаточйо прочных в различнйх отраслях народного хозяйства. связей с металлом.

Известен способ, заключающийся в ": . Целью изобретенйя является расшире том, что охлаждающую среду подают на зэ- ние технологических возможностей. грязненную стенку, а нагревают — противо-- . . Реализация предлагаемого способа поположную ей, причем температуру нагрева .": зволит производить очистку трубопроводов. выбирают выше температуры кипения М&: теплообменных апваратов не выключая их лаждающей среды..,;: " из работы с гарантированным удалением

Наиболее близким к предлагаемому яв- отложений, включая и сульфат кальция. Сниляется способ интенсификации теплообме- зить затраты энергии, тепла. Повысить на путем нагретой до кипения жидкости C прочность поверхности очищаемых трубоподновременным механическим воздействи- роводов и повысить срок их службы. емматериалом,размещеннымнаповерхно- Сущность изобретения заключается в сти нагрева. том, что в способе очистки внутренних поОднакоиспользованиеданногоспособа верхностей труб, посредством разрушения ограничено; при использовании его на теп- отложений нагретой до кипения жидкостью лообменных аппаратах, склонных к отложе- с одновременным механическим воздейст1756752 вием, нагрев жидкости осуществляется контактно электрическим током последовательно в каждом сечении трубы, а механическое воздействие осуществляют путем обжатия трубы контактными электрическими эле- 5 ментами с величиной 0,8 — 0,9 (h.тр, На фиг.1 представлено устройство для осуществления предлагаемого способа; на фиг.2 — разрез А-А на фиг.1, Образец в виде отрезка трубы диамет- 10 ром 38 3,5 мм, внутренняя поверхность которого покрыта отложениями сульфата кальция, заполняют водой и устанавливают на него устройство для осуществления способа. Включают приводной двигатель, пред- 15 варительно прижав ролики к поверхности трубы с усилием P = 1500 Н. Одновременно с приводом включают понижающий трансформатор, вторичная обмотка которого подключена к трубопроводу и роликам 20 устройства. Скорость передвижения роликов относительно трубопровода составляла

790 мм/мин, сила тока 1 = 3000-3800 А, напряжение U = 3-4 В, что обеспечивало нагрев в месте контакта до температуры 25 (0,6-0,8) T„„. Образец очистился за один проход, при этом твердость трубопровода возросла на 30 HRB. Вес осадка определен как разность весов образца до и после очистки. 30

Способ очистки внутренних поверхностей труб от отложений осуществляют следующим образом.

На трубопровод 1. на внутренней по- . верхности которого имеются отложения и 35 накипь 2, устанавливают устройство так, чтобы ролики 3, установленные на осях 4, охватывали трубопровод 1 минимум на 2/3 длины его окружности и подсоединяют один полюс понижающего трансформатора 5 к 40 трубопроводу 1, а другой к роликам 3, Очищаемый трубопровод 1 подвергают нагреву с одновременным механическим воздействием. Механическое воздействие (деформация) на стенки трубопровода 1 45 обеспечивают прижимаемыми роликами 3 к стенкам трубопровода 1 с усилием, соответствующим зоне пластических деформаций металла трубопровода. Нагрев трубопровода 1 по сечению производят посредством 50 пропускания электрического тока, через место контакта роликов 3 и стенки трубопровода 1; При этом нагрев стенок трубопровода 1 осуществляют до температуры превосходящей температуру кипения жидкости в трубопроводе с одновременной его деформацией последовательно в каждом сечении>проходящем через место контакта по мере передвижения устройства. Это способствует упрочнению поверхностного слоя трубопровода 1 возникновению трещин в омоложениях 2 и их отслоению. Вследствие того., что температура стенки трубопровода выше температуры кипения жидкости, находящейся в трубопроводе 1 на его внутренней части происходит процесс интенсивного парообразования. Пузырьки пара, лопаясь. создают эффект гидроудара жидкости в пограничном слое между отложениями 2 и металлической стенкой трубопровода 1, что способствует более полному и интенсивному отделению отложений от стенок трубопровода, Возникающая при этом кавитация способствует качественному и полному отделе- нию отложений, не нанося вреда стенкам трубопровода ввиду малого времени протекания процесса йа данном участке.

Предлагаемый способ успешно может быть реализован при очистке трубопроводов с использованием виброударных нагрузок.

Формула изобретения

1. Способ очистки внутренней поверхности труб посредством разрушения отложений нагретой до кипения жидкостью с одновременным механическим воздействи ем, отличающийся тем, что, с целью расширения технологических возможностей, нагрев жидкости осуществляют койтактно электрическими элементами последовательно в каждом сечении трубы, а механическое воздействие осуществляют путем обжатия трубы контактными элементами.

2., Способ поп1, отличающийся тем, что величину механического воздействия выбирают в пределах текучести материала трубы 0,8-0,9 пm mp

1756752

Составитель В. Слюсаренко

Техред М.Моргентал Корректор С. Лисина .

Редактор М, Бланар

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагврине, 101

Заказ 3082 Тираж .. Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям йри ГКНТ СССР

113035. Москва, Ж-86, Раушская наб., 4/5
