Реферат

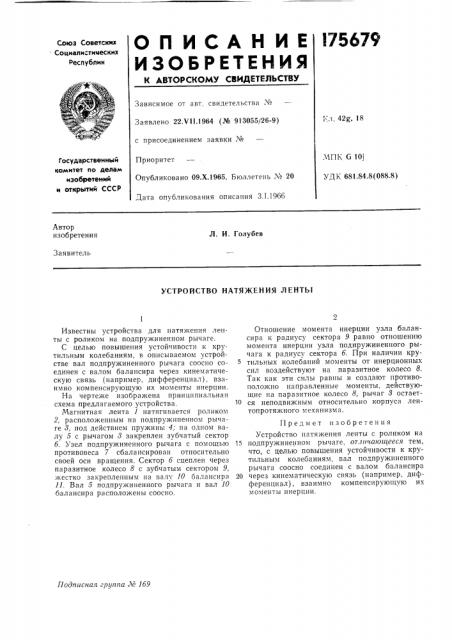

О П И С А Н И Е l75679

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социали тииеских

Республик

Зависимое от авт, свидетельства М

1;л. 42g, 18

Заявлено 22.711.1964 (№ 913055126-9) с присоединением заявки М

МПК G10j

УДЕ 681.84.8(088.8) Приоритет

Опубликовано 09.Х.1965. Бюллетень ЪЪ 20

Дата опубликования описания 3.1.196б

Государственный комитет по делам изобретений и открытий СССР

Автор изобретения

Л. И. Голубев

Заявитель

УСТРОЙСТВО НАТЯЖЕНИЯ ЛЕНТЫ

Подписная гр»>гпа JH 1б9

Известны устройства для натяжения ленты с роликом на подпружиненном рычаге.

С целью повышения устойчивости к крутильным колебаниям, в описываемом устройстве вал подпружиненного рычага соосно соединен с валом балансира через кинематическую связь (например, дифференциал), взаимно компенсирующую их моменты инерции.

На чертеже изображена принципиальная схема предлагаемого устройства.

Магнитная лента 1 натягивается роликом

2, расположенным на подпружиненном рычаге 8, под действием пружины 4; на одном валу 5 с рычагом 8 закреплен зубчатый сектор б. Узел подпружиненного рычага с помощью противовеса 7 сбалансирован относительно своей оси вращения. Сектор б сцеплен через паразитное колесо 8 с зубчатым сектором 9, жестко закрепленным на валу 10 балансира

11. Вал 5 подпружиненного рычага и вал 10 балансира расположены соосно.

Отношение момента инерции узла балансира к радиусу сектора 9 равно отношению момента инерции узла подпружиненного рычага к радиусу сектора б. При наличии крутильных колебаний моменты от инерционных сил воздействуют на паразитное колесо 8.

Так как эти силы равны и создают противоположно направленные моменты, действующие на паразитное колесо 8, рычаг 3 остает10 ся неподвижным относительно корпуса лентопротяжного механизма.

Предмет изобретения

Устройство натяжения ленты с роликом на

15 подпружиненном рычаге, отл»ыаюигееся. тем, что, с целью повышения устойчивости к крутильным колебаниям, вал подпружиненного рычага соосно соединен с валом балансира

20 через кинематическую связь (например, дифференциал), взаимно компенсирующую их моменты инерции.
