1: . г.

М 1757i

%ласс 24g, 5@

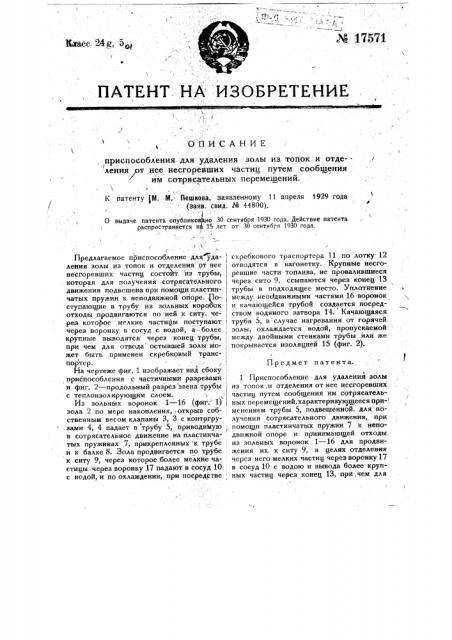

ПАТЕНТ HA ИЗОБРЕТЕНИЕ ОПИСАНИЕ ( приспособления для удаления золы из топок и отде-l ления от нее несгоревших частиц путем сообщения им сомрясагтельных перемещений. ю

4 \

К патенту (M. M. Пешкова, заявленному 13 апреля 1929 года (заяв. свид. М 44800).

O выдаче патента опубликов о 30 сентября 1930 года. Действие патента распространяется н 15, лет от 30 сентября 1930 года. ./

/

Предлагаемое приспособление для уда- скребкового траспортера li по лотку 12 ления золы из топок и от еления от нее отводятся в вагонетку. Крупные несгонесгоревших частиц состо из трубы; ревшие части топлива, не провалившиеся которая для получения сотрясательного через сито 9, ссыпаются через конец 13 движения подвешена при помощи пластин- трубы в подходящее место. Уплотнение чатых пружин к неподвижной опоре. Ро- между непддвижными частями 16 воронок ступающие в трубу из зольных коробок и качающейся трубой создается посредI отходы продвигаются по ней к ситу, че-; ством водяного затвора 14. Качающаяся рез которое мелкие частицы поступают, труба 5, в случае нагревания от горячей через воронку, в сосуд с водой, а -- более золы, охлаждается, водой, пропускаемой крупные выводятся через конец трубы, между двойными стенками трубы или же при чем для отвода остывшей золы мо- ; покрывается изоляцией 15 (фиг. 2). жет бьггь применен скребковый транс-, портер. Предмет патента.

На чертеже фиг, 1 изображает вид сбоку, приспособления с частичными разрезами 1 Приспособление для удаления золы и фиг. 2 — продольный разрез звена трубы из топок,и отделения от нее несгоревших с теплоизолирующим слоем.. г,. частиц путем сообщения им сотрясательИз вольных воронок 1 — 16 (фиг." 1) ных перемещений, характеризующееся при- зола 2 по мере накопления, открыв соб- менением трубы 5, подвешенной, для поственным весом клапаны 3, 3 с контргру- лучения сотрясательного движения, .при зами 4, 4 падает в трубу 5, приводимую помощи пластинчатых пружин 7 к непов сотрясательное движение на пластинча- движной опоре и принимающей отходы тых пружинах 7, прикрепленньд к трубе из зольных воронок 1 — 16 для продвии к балке 8. Зола продвигается по трубе жения их. к ситу 9, в целях отделения к ситу 9, через которое более мелкие ча- через него мелких частиц через воронку 17 стицы через воронку 17 падают в сосуд 10 в сосуд 10 с водою и вывода более крунс водой, и по охлаждении, при посредстве ных частиц через конец 13, при,чем для — 2 —.

Л, Х1.

Типография Первой Артеки Советский Печатник, Моховая, 40 отвода остывшей золы из сосуда 10 может быть:применен скребковый транспортер 11.

2. В охарактеризованном в п. 1 приспособлении применение водяных затворов в местахсоединенийчастей16 воронок1 — 16 с трубой 5.

3. В охарактеризованном в и. 1 приспособлении применение в части 1 воронки 1 — 16 клапанов 3, 3 с противове-. сами 4, допускающих автоматическую вы, грузку в трубу 5 определенных порций

Отходов.

4. В охарактеризованном в п. 1 приспо . соблении применение трубы 5 с двойными, стенками, для пропуска через .полость г между ними охлаждающей воды, или трубы, снабженной теплоизолирующим слоем 15.
