Реферат



Использование: изобретение предназначено для хирургического лечения заболеваний коленного сустава. Цель: снижение травматичности операции и упрощение конструкции . Сущность изобретенияножки 2 л 3 эндопротеза расположены на краях пластины 1 во взаимно перпендикулярных плоскостях . Ножка 2 имеет форму параллелограмма с режущими краями 5 и 6 и острым углом 7, а ножка 3 имеет треугольную форму с загнутым под прямым углом относительно плоскости ножки в направлении к пластине 1 острым концом 8

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (l 9) (11) (s1)s А 61 F 2/38

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

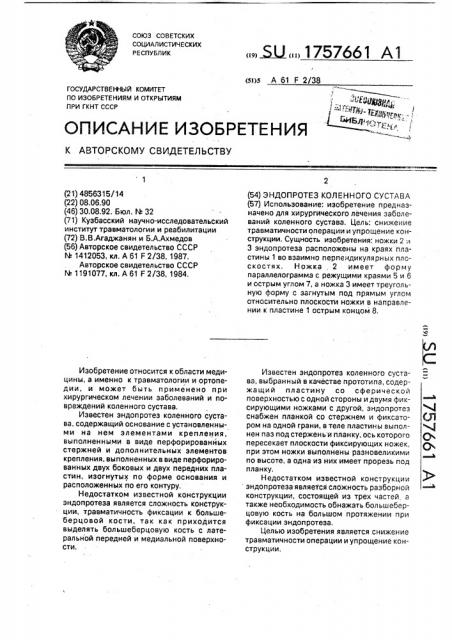

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4856315/14 (22) 08.06.90 (46) 30.08,92. Бюл. N 32 (71) Кузбасский научно-исследовательский институт травматологии и реабилитации (72) В.В.Агаджанян и Б.А.Ахмедов (56) Авторское свидетельство СССР

М 1412053, кл, А 61 F 2/38, 1987.

Авторское свидетельство СССР

М 1191077, кл. А 61 F 2/38, 1984.

Изобретение относится к области медицины, а именно к травматологии и ортопедии, и может быть применено при хирургическом лечении заболеваний и повреждений коленного сустава.

Известен эндопротез коленного сустава, содержащий основание с установленными на нем элементами крепления, выполненными в виде перфорированных стержней и дополнительных элементов крепления, выполненных в виде перфорированных двух боковых и двух передних пластин, изогнутых по форме основания и расположенных по его контуру.

Недостатком известной конструкции эндопротеза является сложность конструкции, травматичность фиксации к большеберцовой кости, так как приходится выделять большеберцовую кость с латеральной передней и медиальной поверхности. (54) ЭНДОПРОТЕЗ КОЛЕННОГО СУСТАВА (57) Использование: изобретение предназначено для хирургического лечения заболеваний коленного сустава. Цель: снижение травматичности операции и упрощение конструкции. Сущность изобретения: ножки 2 л

3 эндопротеза расположены на краях пластины 1 во взаимно перпендикулярных плсскостях, Ножка 2 имеет форму параллелограмма с режущими краями 5 и б и острым углом 7, а ножка 3 имеет треугольную форму с загнутым под прямым углом относительно плоскости ножки в направлении к пластине 1 острым концом 8, Известен эндопротез коленного сустава, выбранный в качестве прототипа, содержащий пластину со сферической поверхностью с одной стороны и двумя фиксирующими ножками с другой, эндопротез снабжен планкой со стержнем и фиксатором на одной грани, в теле пластины выполнен паз под стержень и планку, ось которого пересекает плоскости фиксирующих ножек, при этом ножки выполнены разновеликими по высоте, а одна из них имеет прорезь под планку, Недостатком известной конструкции эндопротеза является сложность разборной конструкции, состоящей из трех частей а также необходимость обнажать большеберцовую кость на большом протяжении при фиксации эндопротеза.

Целью изобретения является снижение травматичности операции и упрощение конструкции, 1757661

Указанная цель достигается тем, что в эндопротезе коленного сустава, содержащем пластину со сферически вогнутой поверхностью и фиксирующими ножками, фиксирующие ножки расположены во взаимно перпендикулярных плоскостях, одна из них выполнена в виде параллелограмма с режущими краями, а другая — в виде треугольника с острым концом, загнутыми под прямым углом относительно плоскости ножки в направлении к пластине, Изобретение поясняется чертежом. На фиг.1 показан эндопротез коленного сустава, вид спереди; на фиг.2 — то же, вид сверху; на фиг.3 — то же, вид сбоку; на фиг.4 — то же, развертка; на фиг.5, 6, 7 — эндопротез, установленный на большеберцовой кости.

Эндопротез коленного сустава выполнен из титана ВТБ и имеет пластину 1 со сферически вогнутой рабочей поверхностью и рифленной нижней поверхностью, На краях пластины эндопротеза жестко установлены ножки 2 и 3, расположенные под прямым углом друг к другу, В ножках 2 и 3 выполнены отверстия 4 для проростания костной ткани, что повышает надежность крепления эндопротеза в кости. Внутренняя ножка 2 имеет форму параллелограмма с острыми режущими краями 5 и 6 и острым углом 7, Передняя ножка 3 выполнена треугольной формы с острым концом 8, загнутым под прямым углом. Ножки 2 и 3 выполнены высотой 10 мм. Задняя и нижняя кромки внутренней ножки 2 заточены под углом 30 градусов.

Эндопротез устанавливают следующим образом: парапателлярным разрезом производят артротомию. Иссекают один или оба мыщелка большеберцовой кости с таким расчетом, чтобы создать ровную опорную площадку, расположенную строго перпендикулярно к оси голени, устраняя вальгусную или варусную деформацию. Долотом перпендикулярно опорной площадке намечают паз для ножки 3 эндопротеза.

Вбивают эндопротез в направлении от передней поверхности сустава с таким расче5 том, чтобы горизонтальная пластина 1 оказалась на месте удаленной части мыщелка большеберцовой кости. При этом ножки

2 и 3 плотно входят в кость и фиксируют эндопротез в заданной позиции. Для внед10 рения ножки 2 не требуется предварительное рассечение костной ткани остеотомом вследствие наличия режущиех краев 5 и 6 острого угла 7.

Ножка 3 ложите. на переднюю поверх15 ность большеберцовой кости в области бугристости, имеющей естественные контуры треугольной формы.

Предложенный эндопротез выполнен в виде единой неразборной конструкции. Малотравматичная техника артропластики и

20 конструкция эндопротеза обеспечиваютдостаточную стабильность, биологическую фиксацию путем врастания костной ткани, позволяют коррегировать достаточно выраженную вальгусную и варусную деформа25 ции до угла 30 градусов, сохранить надколенник, а также обеспечивают возможность артродеза коленного сустава при неуспехе артропластинки, Формула изобретения

30 Эндопротез коленного сустава, содержащий пластину со сферически вогнутой поверхностью и фиксирующими ножками, о тл и ч а ю шийся тем, что, с целью снижения травматичности операции и упрощения кон35 струкции, ножки расположены на краях пластины во взаимно перпендикулярных плоскостях, причем одна из них выполнена в виде параллелограмма с режущими краями, а другая в виде треугольника с острым

40 концом, загнутым под прямым углом относительно плоскости ножки в направлении к пластине, 1757661
