Реферат



Использование1 обеспечение захвата и удержание предмета как всей кистью, так и кончиками пальцев при сохранившемся первом пальце. Сущность изобретения протез кисти содержит приемную гильзу 1 и связанную с ней кистевую манжету 2 с отверстием 3 под первый палец. 1 ил

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 61 F 2/54

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

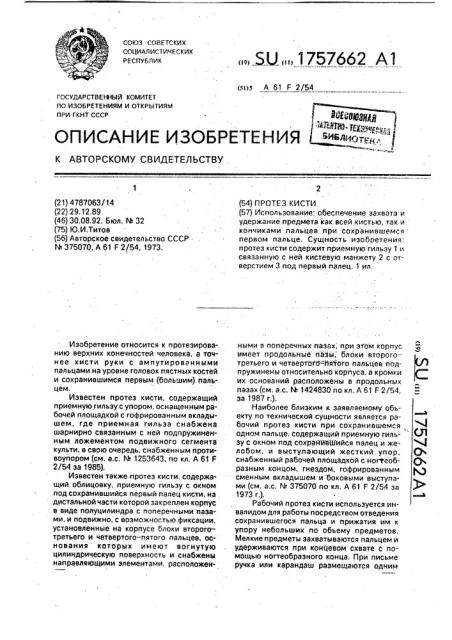

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4787063/14 (22) 29.12.89 (46) 30.08.92. Бюл, В 32 (75) Ю.И,Титов (56) Авторское свидетельство СССР

N- 375070, А 61 F 2/54, 1973, Изобретение относится к протезированию верхних конечностей человека, а точнее кисти руки с ампутированными пальцами на уровне головок пястных костей и сохранившимся первым (большим) пальцем.

Известен протез кисти, содержащий приемную гильзу с упором, оснащенным рабочей площадкой с гофрированным вкладышем, где приемная гильза снабжена шарнирно связанным с ней подпружиненным ложементом подвижного сегмента культи, в свою очередь, снабженным противоупором (см. а.с, М 1253643, по кл. А 61 F

2/54 эа 1985).

Известен также. протез кисти, содержащий облицовку, приемную гильзу с окном под сохранившийся первый палец кисти, на дистальной части которой закреплен корпус в виде полуцилиндра с поперечными пазами, и подвижно, с возможностью фиксации, установленные на корпусе блоки второготретьего и четвертого-пятого пальцев, основания которых имеют вогнутую цилиндрическую поверхность и снабжены направляющими элементами, расположен„„5Я „„1757662 А1 (54) ПРОТЕЗ КИСТИ (57) Использование: обеспечение захвата и удержание предмета как всей кистью, так и кончиками пальцев при сохранившемся первом пальце. Сущность изобретения; протез кисти содержит приемную гильзу 1 и связанную с ней кистевую манжету 2 с отверстием 3 под первый палец. 1 ил, ными в поперечных пазах, при зтдм корпус имеет продольные пазы, блоки второготретьего и четвертогб=*гтя гого пальцев подпружинены относительно корпуса, а кромки их оснований расположены в продольных пазах (см. а.с. М 1424830 по кл. А 61 F 2/54, за 1987 r.).

Наиболее близким к заявляемому объекту по технической сущности является рабочий протез кисти при сохранившемся одном пальце, содержащий приемную гильзу с окном под сохрайивШийся палец и желобом, и высту.пающ ий жесткий упор, снабженный рабочей площадкбй с ноггeo6разным концом, гнездом, гофрированным сменным вкладышем и боковыми выступами (см. а.с, М 375070 по кл. А 61 F 2/54 за

1973 r.).

Рабочий протез кисти используется инвалидом для работы посредством отведения сохранившегося пальца и прижатия им к упору небольших по объему предметов.

Мелкие предметы захватываются пальцем и удерживаются при конЦевом схвате с помощью ногтеобразного конца. При письме ручка или карандаш размещаются одним

1757662

50 концом на ногтеобразном конце рабочей площадки, а другим — на желобе.

В известном рабочем протезе кисти имеется ряд недостатков, главными из которых являются; а) Наличие только одного выступающего упора взамен 2 — 5 пальцев не обеспечивает необходимую площадь соприкосновения и сцепления с захватываемым предметом, что не позволяет надежно удерживать предмет в протезе. б) Выступающий в нижней части приемной гильзы жесткий упор напоминает клешню краба, а не кисть руки человека, и кончик сохранившегося пальца кисти не может свободно касаться ногнеобразного конца упора и манипулировать удерживаемым в протезе предметом. в) Только небольшие по объему предметы могут захватываться и прижиматься сохранившимся пальцем к рабочей площадке или боковым выступом упора, чего недостаточно для удовлетворения нужд инвалида, r) Выступающий жесткий упор имеет спереди острый ногтеобразный конец, сбоку— торчащий крючок с желобами, а также два боковых выступа и резко впадающее гнездо с острыми кромками, которые при соприкосновении с одеждой и открытыми частями тела цепляются и могут поранить человека, что представляет OfIGGHocTb для своего владельца и его окружающих, д) Протез представляет собой сложную конструкцию, состоящую из отдельных деталей, выполненных из разных материалов, в том числе и металла, что затрудняет его использование во влажной среде и при пониженных температурах.

e) Для получения готового протеза необходимо сначала изготовить его отдельные детали, а затем собрать из них весь протез, с подгонкой и отладкой, что увеличивает трудоемкость его изготовления.

Перечисленные недостатки затрудняют использование известного протеза, ограничивают область его применения.

Целью данного изобретения является обеспечение надежного захвата и удержания различных по величине и весу предметов как всей кистью, так и кончиками пальцев при сохранившемся первом пальце

35 кисти, что обусловливает получение положительного эффекта в саравнении с прототипом, который заключается в повышении безопасности, надежности и удобства пользования протезом, его многофункциональности.

Указанная цель достигается тем, что в протезе кисти (см. чертеж), содержащем приемную гильзу 1 и связанную с ней кистевую манжету 2 с отверстием 3 под первый палец, предусматривается выполнение как одного целого кистевой манжеты и приемной гильзы в виде б. ока 2-5 пальцев, жестко с ним связанной ладонной части и разрезной проксимальной части с возможностью застегивания на запястье. Отличительным от прототипа является то, что в заявленном протезе кисти имеются 2 — 5 искусственные пальцы, которые находятся в естественном полураскрытом положении как у здоровой руки, где кончик сохранившегося первого пальца кисти свободно касается кончиков искусственных пальцев протеза, причем захват и удержание различных по величине и весу предметов осуществляется всей кистью или только кончиками пальцем, аналогично здоровой кисти, путем прижатия предмета сохраниBøèìcÿ первыM пальцем кисти к искусственным пальцам прстеза.

Также, в заявленном протезе кисти искусственные пальцы имеют обтекаемую поверхность и форму, как у з оровой кисти, и приемная гильза, кистевая манжета, ладонная часть и 2 — 5 пальцы протеза представляют собой одну сплошную моноконструкцию, выполненную из однородного материала.

Формула изобретения

Протез кисти, содержащий приемную гильзу и связанную с ней кистевую манжету с отверстием под первый палец, о т л и ч а юшийся тем, что, с целью обеспечения захвата и удержания предмета как всей кистью, так и кончиками пальцев при сохранившемся первом пальце, в нем приемная гильза выполнена в виде единого блока протезов второго — пятого пальцев, жестко с ним связанной ладонной части и разрезной кис- . тевой манжеты с возможностью ее крепления.

1757662

Составитель Ю.Титов

Техред М.Моргентал Корректор О.Юрковецкая

Редактор

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

За каз 2952 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5
