Реферат



Исследование: проведение препарирований и исследований. Сущность изобретения: устройство состоит из станины, панелей, перфорированного ложа, рабочего столика, системы вытяжной вентиляции, осветителей , подъемного кронштейна для аппаратуры , фиксатора для тканей. 2 ил.

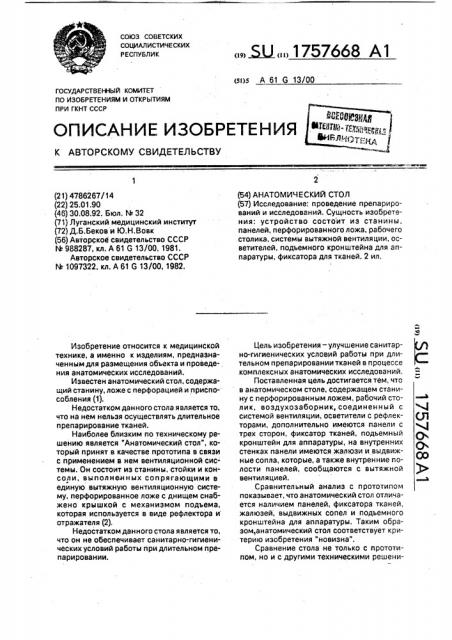

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 G 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4786267/14 (22) 25.01.90 (46) 30.08.92. Бюл. М 32 (71) Луганский медицинский институт (72) Д.Б.Беков и Ю.Н.Вовк (56) Авторское свидетельство СССР

5Ф 988287, кл. А 61 G 13/00, 1981.

Авторское свидетельство СССР

М 1097322, кл. А 61 G 13/00, 1982.

Изобретение относится к медицинской технике, а именно к изделиям, предназначенным для размещения объекта и проведения анатомических исследований.

Известен анатомический стол, содержащий станину, ложе с перфорацией и приспособления (1).

Недостатком данного стола является то, что на нем нельзя осуществлять длительное препарирование тканей.

Наиболее близким по техническому решению является "Анатомический стол", который принят в качестве прототипа в связи с применением в нем вентиляционной системы. Он состоит из станины, стойки и консоли, выполненных сопрягающими в единую вытяжную вентиляционную систему, перфорированное ложе с днищем снабжено крышкой с механизмом подъема, которая используется в виде рефлектора и отражателя (2).

Недостатком данного стола является то, что он не обеспечивает санитарно-гигиенических условий работы при длительном препарировании.. Ж 17576б8 A l (54) АНАТОМИЧ ЕСКИЙ СТОЛ (57) Исследование: проведение препарирований и исследований. Сущность изобретения: устройство состоит из станины, панелей, перфорированного ложа, рабочего столика, системы вытяжной вентиляции, осветителей, подъемного кронштейна для аппаратуры, фиксатора для тканей. 2 ил.

Цель изобретения -улучшение санитарно-гигиенических условий работы при длительном препарировании тканей в процессе комплексных анатомических исследований, Поставленная цель достигается тем, что в анатомическом столе, содержащем станину с перфорированным ложем, рабочий столик, воздухозаборник, соединенный с системой вентиляции, осветители с рефлекторами, дополнительно имеются панели с трех сторон, фиксатор тканей, подъемный кронштейн для аппаратуры, на внутренних стенках панели имеются жалюзи и выдвижные сопла, которые, а также внутренние полости панелей, сообщаются с вытяжной вентиляцией.

Сравнительный анализ с прототипом показывает, что анатомический стол отличается наличием панелей, фиксатора тканей, жалюзей; выдвижных сопел и подъемного кронштейна для аппаратуры. Таким образом,анатомический стол соответствует критерию изобретения "новизна".

Сравнение стола не только с прототипом, но и с другими техническими решени1757668 ями в данной области техники, позволило выявить в нем признаки, отличающие его от прототипа, что позволяет сделать вывод о соответствии его критерию "существенные отличия

Изобретение поясняется чертежами, где на фиг.1 изображен общий вид стола (вид спереди); на фиг.2 — общий вид с откинутыми боковыми панелями.

В столе имеются: станина 1 с перфорированным ложем, рабочий столик 2, воздухозаборник 3, расположенный над ложем, ф осветители 4 и 5, рефлекторы 6, нижняя панель 7, ограничительные панели, передняя 8, две боковые 9 и 10, фиксатор 11 тканей, установленный на гибком держателе 12, подъемный кронштейн 13 для установки исследовательской аппаратуры. На внутренних стенках панелей выполнены жалюзи 14 и установлены выдвижные сопла

15, Панели 9 и 10 закреплены на станине 1 шарнирами 16. Воздухозаборник 3 выполнен в виде раструба 17, присоединенного к полому гибкому кронштейну 18, закрепленному на панели 9. Полости 19 и 20 панелей

9 и 10, полость 21 кронштейна 18, а также сопла 15 и жалюзи 14 сообщены с системой

22 вытяжной вентиляции. Раструб 17 снабжен гнездом 23 для установки распылителя антидота. На нижней панели 7 имеется водопроводный кран 24, а на передней панели

8 — экран-негатоскоп 25. На станине имеется сливной бачок 26. Рабочий столик 2 имеет ручку 27, а также раздвижные пластины 28 с наружными пазами для кэссетоприемника и устройство 29 для выдвижения игл, На панели 8 имеется инъекционное устройство

30, Принцип использования стола для анатомических исследований заключается в следующем.

Перед началом работы снимается штора, включается вытяжной агрегат вентиляционной системы, на рабочий стол помещается препарат и фиксируется снизу поднятием игл. Посредством жалюзей в боковых, передней панелях и выдвижных сопел 15 отсасываются ядовитые газообразные испарения, содержащие формальдегид. Включается и регулируется яркость освещения. Устанавливается оптимально удобное положение анатомического объекта, закрепленного на рабочем препаровальном столе 2 с помощью ручки

27, При необходимости промывания препарата подводится шланг, соединенный со штуцером крана 24, сточные воды поступают в поддон, каналы, трубки и приемный бачок 26. При необходимости инъекции предварительно подготавливается инъек40

5

30 ционное устройство 30,. заполняется инъекционной IBccoA, К штуцерам инъекционного аппарата на передней панели подводятся трубки, которые ввязываются в сосуды препарата. Включается пружинно- часовой механизм на заданную скорость введения массы. По заполнению сосудов трубки извлекаются, сосуды перевязываются. Отпрепарированные ткани отворачиваются, фиксируются и удерживаются фиксатором либо его крючком, либо браншами, либо острием нижней бранши. Во время препарирования применяется необходимая оптическая и съемочная аппаратура, посредством ее закрепления на кронштейне

13.

При необходимости распыляется аэрозоль антидота или дезодорант. После окончания работы выключается освещение, иглы, крепящие препарат к рабочему столу, опускаются, препарат переносится в фиксирующий раствор, вентиляционная система отключается, столик обмывается, протирается, боковые панели приводятся в вертикальное положение, камера зашторивается.

Применение анатомического стола позволяет значительно повысить качество анатомических исследований, обеспечивает длительную работу морфолога и применение новейшей анатомической аппаратуры, одновременно благсприятствует сохранению здоровья, повышению трудоспособности, сокращает количество вспомогательного персонала.

Формула изобретения

Анатомический стол, содержащий станину с перфорированным ложем, рабочий столик для препаривания и расположенный над ложем воздухозаборник, соединенный с системой вытяжной вентиляции, осветители с рефлекторами, нижнюю панель, о т л ич а ю шийся тем, что, с целью улучшения санитарно-гигиенических условий работы при длительном препарировании тканей s процессе комплексных анатомических исследований, он дополнительно снабжен полыми ограничительными панелями, расположенными с трех сторон ложа, фиксатором отпрепарированных тканей, закрепленным посредством гибкого держателя, и подъемным кронштейном для установки исследовательской аппаратуры, причем на внутренних стенках панелей выполнены жалюзи и установлены выдвижные сопла, боковые панели шарнирно закреплены на станине, а воздухозаборник выполнен в виде раструба, присоединенного к полому гибкому кронштейну, закрепленному на бо1757668 ковой панели, при этом полости панелей и кронштейна, выдвижные сопла и жалюзи сообщены с системой вытяжной вентиляции, Составитель В.Собчук

Техред M,Ìoðãåíòàë

Корректор О,Юрковецкая

Редактор
