Реферат



Использование: в тренажерах для развития мышц ног и умения держать равновесие . Существо изобретения: спортсмен передвигается , стоя на педалях и поочередно перенося центр тяжести тела с одной педали на другую. Коленчатые оси колес связаны между собой цепной передачей, что обеспечивает плоскопараллельное перемещение .педалей и, следовательно, повышает устойчивость устройства. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 63 С 17/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

„ " "ЙЙ6Щ

I . -" Ю- инн щц

Б®"0ТЕяд

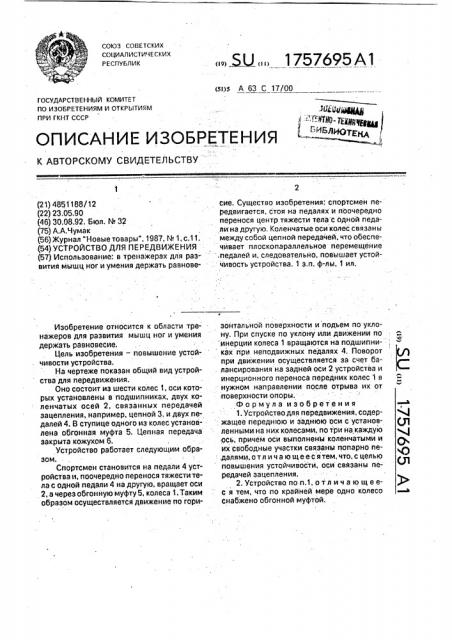

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4851188/12 (22) 23.05.90 (46) 30.08.92. Бюл. |ч . 32 (75) А.А.Чумак (56) Журнал "Новые товары", 1987, М 1, с.11. (54) УСТРОЙСТВО ДЛЯ ПЕРЕДВИЖЕНИЯ (57) Использование; в тренажерах для развития мышц ног и умения держать равновеИзобретение относится к области тренажеров для развития мышц ног и умения держать равновесие.

Цель изобретения — повышение устой. чивости устройства.

На чертеже показан общий вид устройства для передвижения.

Оно состоит из шести колес 1, оси которых установлены в подшипниках, двух коленчатых осей 2, связанных передачей зацепления, например, цепной 3, и двух педалей 4. В ступице одного из колес установлена обгонная муфта 5. Цепная передача закрыта кожухом 6.

Устройство работает следующим образом.

Спортсмен становится на педали 4устройства и. поочередно перенося тяжести тела с одной педали 4 на другую, вращает оси

2, а через обгонную муфту 5, колеса 1. Таким образом осуществляется движение по гори Ы,, 1757695 А1 сие. Существо изобретения; спортсмен передвигается, стоя на педалях и поочередно перенося центр тяжести тела с одной педали на другую. Коленчатые оси колес связаны между собой цепной передачей, что обеспечивает плоскопараллельное перемещение педалей и, следовательно, повышает устойчивость устройства. 1 з,п. ф-лы, 1 ил. зонтальной поверхности и подъем по уклону. При спуске по уклону или движении по ийерции колеса 1 вращаются на подшипниках при неподвижных педалях 4, Поворот при двйжении осуществляется за счет балансирования на задней оси 2 устройства и инерционного переноса передних колес 1 в нужном направлении после отрыва их от поверхности опоры.

Формула изобретения

1. Устройство для передвижения, содержащее переднюю и заднюю оси с установленными на них колесами, по три на каждую ось, причем оси вйполнены коленчатыми и их свободные участки связаны попарно педалями, о т л и ч а ю щ е е с я тем, что, с целью повышения устойчивости, оси связаны передачей зацепления.

2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что по крайней мере одно колесо снабжено обгонной муфтой.

1757695

Составитель И. Калмыков

Техред M,Ìîðãåíòàë . Корректоф C . Пекарь

Редактор 3. Ходакова

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Заказ 2953 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5
