Грохот для отделения клубнекорнеплодов от растительных остатков Использование грохот применяется для отделения клубнекорнеплодов от ботвы и сорняков Сущность изобретения качающееся на подвесках 4 решето грохота образовано тростями 1 и 2, закрепленными на поперечинах 7 посредством косынок 3 и смещенными по высоте с образованием желобов На нижней поверхности тростей 1, 2 под углом к их продольной оси установлены ножи 8 для измельчения подрешетного продукта Чожи 8 могут быть установлены на боковых гранях косынок 3. При работе грохота движущиеся относительно друг друга трости 1, 2 перемещают по желобам пассу вороха из клубнекорнеплодов, земли, ботвы , сорняков Ножи 8 при взаимном перемещении тростей 1, 2 вытягивают и обрезают свисающие ботву и сорняки 1 з п ф-лы, 2 ил

coIo3 coBF тских

СОЦИАЛИСТИЧГСКИХ

РЕСПУБЛИК (51)5 В 07 В 1/12, 1/46

ГОСУДЛРСТВЕHHbtA КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ф !

А

1 (21) 4 846925/03 (22) 04.07,90 (46) 30.08.92. Бюл. N 32 (71) Научно-производственное объединение по сельскохозяйственному машиностроению "ВИСХОМ" (72) Ю.Б.Зеленов, Э.С.Рейнгарт, А,Н.Шуликина и B.À.Òàáóíîâ (56) Авторское свидетельство СССР

Гч . 722608; кл, В 07 В 1/46, 1978.

Авторское свидетельство СССР

М 1472145, кл. В 07 В 1/46. 1987, (54) ГРОХОТ ДЛЯ ОТДЕЛЕНИЯ КЛУБНЕ -

КСРНБГ1ЛОДОВ ОТ РАСТИТБЛ НЬГ ОСТАТКОВ (57) Грохот для отделения клубнекорнеплодов от растительных остатков. Использование; грохот применяется для отделения. Ы 1757762 А1 клубнекорнеплодов от ботвы и сорняков.

Сущность изобретения: качающееся на подвесках 4 решето грохота образовано тростями 1 и 2, закрепленными íà поперечйнах 7 посредством косынок 3 и смещенными по высоте с образованием желобов.

На нижней поверхности тростей 1, 2 под углом к их продольной оси.устанввлены ножи 8 для измельчения подрешетного llpoдукта. Ножи 8 могут быть установлены на боковых гранях косынок 3. Г1ри работе l pGхота движущиеся относительно друг друга трости 1, 2 перемещают по желобам " accy вороха из клубнекорнеплодов, земли, ботвы, сорняков. Ножи 8 при взаимном перемещении тростей 1, 2 вытягивают и обрезают свисающие ботву и сорняки. 1 з.п. ф-лы, 2 ил.

17577б2

Предлагаемое изобретение относится к грохотам и в частности K устройствам для отделения клубнекорнеплодов от растительных остатков.

Известен грохот, содержащий качающееся решето с продольными тростями, смещенными по высоте и установленными на колосниках, подвески, раму и привод.

Недостатком известного устройства является забивание поверхности решета растительными остатками и ботвой в процессе работы, что приводит к сгруживанию транспортируемой массы и остановке технологического процесса.

Наиболее близким по технической сущности и достигаемому эффекту является техническое решение. предназначенное для разделения сельскохозяйственной массы. включающее колосники, закрепленные на разной высоте с образованием желобов на поперечинах посредством косынок и связанные шарнирными подвесками с рамой и приводом. расположенные под колосниками элементы для измельчения подрешетного продукта.

Однако известное техническое решение предназначено только для отделения комков почвы и не может отделять растительные примеси и ботву. Поэтому, при работе на засоренных участках решето грохота забивается, что приводит к остановке технологического процесса. Это является его недостатком.

Целью изобретения является повышение качества разделения транспортируемой массы. за счет перерезания растительных остатков и ботвы, Это достигается тем, что грохот снабжен ножами, расположенными под углом к продольным тростям, а также тем, что ножи установлены на нижней стороне тростей и на боковых гранях косынок.

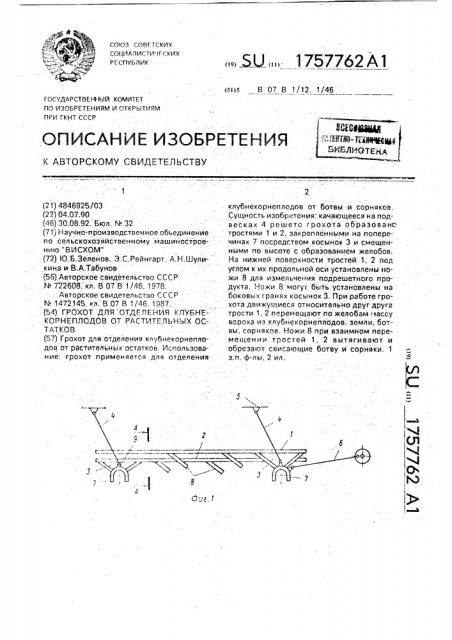

На фиг.1 изображен грохот, вид сбоку; на фиг.2 — разрез А-А на фиг.1, Грохот содержит качающееся решето с продольными тростями 1 и 2, косынки 3, подвески 4, раму 5 и привод 6, Трости 1 и 2 смонтированы на поперечинах 7 посредством косынок 3 и установлены со смещением по высоте с образованием желобов.

Качающееся решето шарнирно связано с подвесками 4 и приводом б. На нижних сторонах верхних 1 и нижних 2 тростей установлены элементы для измельчения подрешетного продукта. которые выполнены в виде ножей 8 с режущими кромками. Ножи закреплены на каждой трости жестко под углом к ее продольной оси. К направлению движения массы и к самим тростям 1 и 2 ножи 8 закреплены код тупым углом.

Величина вертикальной проекции элемента для измельчения превышает величину наибольшего вертикального смещения между смежными тростями 1 и 2, На косынках 3 установлены дополнительные элементы для измельчения, при этом их режущие кромки сов адают с боковыми гранями косынок 3.

Подвески 4 смонтированы на раме 5 и решете посредством шарниров 9. Привод 6 выполнен, например, механическим в виде кривошипно-шатунного механизма.

Масса вороха, остоящего из клубнекорнеплодов, земли, растительных остатков и сорняков подается предыдущим рабочим органом и размещается в желобах между тростями 1 и 2. Земля на тростях 1 и 2 разрыхляется и происходит процесс ее сепарации. Клубнекорнеплоды движутся по желобам грохота, увлекая одновременно растительные остатки и сорняки, часть которых, под действием клубнекорнеплодовых вибраций, проваливается сквозь зазоры между тростями 1 и 2. Попадая на ножи 8, расположенные под тупым углом к тростям

1 и 2, подрешетный продукт растительные остатки и сорняки) наползает на них и по мере увеличения расстояния режущей кромки ножа 8 тростей 1 и 2 производится вытягивание растительных остатков и сорняков из надрешетной части в подрешетку. Одновременно с этим в результате многократного (вибрационного) воздействия режущей кромки ножа 8 под увеличивающимся давлением, производится измельчение кромки ножа 8 под увеличивающимся давлением, производится измельчение подрешетного продукта по всей длине тростей 1 и 2, как в пролете, так и в месте расположения косынок 3.

Процесс протаскивания и среза части растительных остатков и сорняков происходит непрерывно по мере продвижения лассы по грохоту. В результате многократного воздействия режущих кромок на растительные остатки и сорняки производится удаление их с поверхности гороха, Таким образом, использование предложенного технического решения повышает качество разделения клубнекорнеплодов от растительных остатков и сорняков, очистку тростей, а также устраняет возможность забивания грохота.

Формула изобретения

1. Грохот для отделения клубнекорнеплодов от растигельных остатков, включающий шарнирно связанное с приводом и подвесками качающееся решето с прод.:;. ными тростями, смещечными по высоте с образованием желобов и злкре ac i« is на

1757762

Составитель Ю,Зеленов

Редактор Н. Коляда Техред М.Моргентал Корректор Н.Кешеля

Заказ 2957 Тираж Подписное

ВНИИПИ Государств чногп комитета по изобретениям и открытиям при ГКНТ СССР

11 (;35. Москва. Ж-35, Раушская наб., 4/5

Проиэводс г -нчо "зз- "ьслий комбинат "Патент". r. Ужгород, ул.Гагарина, 101 поперечинах. элементы для измельчения подрешетного продукта, о т л и ч а ю щ и йс я тем, что. с целью повышения качества разделения, элементы для измельчения подрешетного продукта выполнены в виде ножей с режущей кромкой и жестко закреплены на нижней поверхности каждой трости под углом к ее продольной оси, при этом величина вертикальной проекции элемента для измельчения превышает величину наибольшего вертикального смещения между смежными тростями.

2, Грохот по п.1, о т л и ч à e w и и с я

5 тем, что трости закреплены на поперечинах .посредством косынок,. на которых установ-, лены дополнительйые элементы для измельчения, при этом их режущие кромки совпадают с боковыми гранями косынок.
