Использование изобретения: для пайки узлов различных конфигураций. Сущность изобретения: устройство содержит поворотные стойки, шнеки 9 и 10 с нарезными участками и участками (конусами) 7, 8 без нарезки. На каждой стойке по обе стороны от участка шнека без нарезки закреплены ролики 3, 4,5, 6, установленных с возможностью взаимодействия с соответствующим участком шнека без нарезки. Каждый участок шнека без нарезки выполнен с уменьшающимся в направлении движения изделия диаметром. 1 з.п.ф-лы. 3 ил.

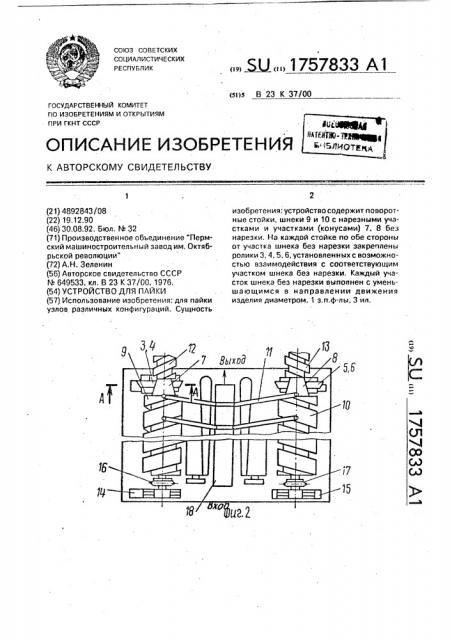

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sI)s В 23 К 37/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4892843/08 (22) 19,12.90 (46) 30.08.92. Бюл, М 32 (71) Производственное объединение "Пермский машиностроительный завод им, Октябрьской революции" (72) А.H. Зеленин (56) Авторское свидетельство СССР

)Ф 649533, кл, В 23 К 37/00, 1976. (54) УСТРОЙСТВО ДЛЯ ПАЙКИ (57) Использование изобретения: для пайки узлов различных конфигураций. Сущность

„„Я2„„1757833 А1 изобретения: устройство содержит поворотные стойки, шнеки 9 и 10 с нарезными участками и участками (конусами) 7, 8 без нарезки. На каждой стойке по обе стороны от участка шнека без нарезки закреплены ролики 3, 4, 5. 6, установленных с возможностью взаимодействия с соответствующим участкам шнека без нарезки. Каждый участок шнека без нарезки выполнен с уменьшающимся в направлении движения изделия диаметром. 1 з,п.ф-лы. 3 ил, 1757833

Изобретение относится к пайке, Целью изобретения является повышение надежности путем исключения остановки готовых узлов при их удалении.

Сущность изобретения заключается в 5 следующем, Взаимодействие концов шнеков, выполненных без нарезки коническими, с роликами, которыми снабжены поворотные стойки на выходе, обеспечивает стабильность удаления паяемых узлов из 10 устройства, На фиг, 1 изображено предлагаемое устройство, вид спереди; на фиг, 2- то же, вид в плане; на фиг, 3 — сечение А — А на фиг. 2, Поворотные стойки 1 и 2 на выходе из устройства снабжены роликами 3, 4 и 5, 6, 15 взаимодействующими с концами 7, 8 шнеков 9 и 10, выполненных без нарезки. Концы

7. 8 без нарезки могут быть выполнены кovivsecwvvv, причем вершины конусов должны быть направлены в сторону движения пэяемых узлов 11. Кроме того, конические 20 концы 7, 8 могут быть снабжены дополнительными нарезными участками 12, 13 постоянного шага и диаметра. На корпусах шнеков 9 и 10 на входе устройства между стойками 14, 15 и нарезной частью шнеков 25

9, 10 установлены жестко звездочки 16 и 17, связанные с транспортирующим механизмом 18 цепной передачей 19.

Устройство для пайки работает следующим образом. 30

Установленные вертикально паяемые узлы 11, например задние подвески рамы велосипеда, пройдя зону нагрева, перемещаясь при помощи шнеков 9, 10 и транспортирующего механизма 18, выходят с 35 нарезной части на конические концы 7, 8 и далее надежно падают в тару, Шнеки 9 и 10, получая вращение от цепной передачи 19 посредством звездочек 16, 17, находятся в равновесии от сил реакции поворотных стоек 14, 15 на входе, цепной передачи 19 и роликов 3, 4 и 5, 6 стоек 1, 2 на выходе.

Для передачи готовых изделий на требуемое расстояние конические концы шнеков

9, 10 имеют дополнительные нарезные участки 12, 13, Установка роликов, взаимодействующих с концами шнеков без нарезки, выполненных коническими, в поворотных стойках на выходе позволяет обеспечить стабильность разгрузки устройства для пайки без участия человека и снизить простои, связанные с авариями, возникающими в результате завалов и заклинивания паяемых узлов в механизме транспортирования за счет исключения контактирования готовых узлов с неподвижными элементами поворотных стоек.

Формула изобретения

1. Устройство для пайки, содержащее смонтированные на раме транспортирующий механизм для подачи изделий, поворотные стойки со шнеками с правой и левой винтовыми нарезками, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности путем исключения остановки готовых узлов при их удалении, каждый шнек со стороны выхода готового изделия выполнен с участком без нарезки и оснащен закрепленными на каждой стойке по обе стороны от шнека роликами, установленными с возможностью взаимодействия с участком шнека без нарезки, 2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что каждый участок шнека без нарезки выполнен с уменьшающимся в направлении перемещения изделия диаметром.. 1757833
