Реферат



Использование: в промышленном транспорте . Сущность изобретения: горизонтально-замкнутый конвейер имеет направляющее приспособление, ведущий и ведомый элемент , охватывающий их тяговый орган с катками , установленными с возможностью взаимодействия с направляющим приспособлением и закрепленные на тяговом Органе грузоносители. Расширение эксплуатационных возможностей обеспечивается за счет того, что конвейер снабжен опорным приспособлением , выполненным в виде кронштейнов с опорными роликами и регулирующим положение кронштейнов узлов, а направляющее приспособление выполнено в виде коооба с прорезями, причем каждый грузоноситель выполнен в виде установленной с возможно стью взаимодействия с опорными роликами грузонесущей платформы, закрепленного на тяговом органе с возможностью перемещения в прорезях рычага и шарнирно закрепленной на рычаге тяги, расположенной с возможностью взаимодействия с грузонесущей платформой. Каждая грузонесущая платформа выполнена в виде пластин и соединяющих элементов между ними, а тяга размещена между гшастинами с возможностью взаимодействия с соединяющими элементами 1 з п. ф-лы, 3 ил

, ДЦ,„, 1757970À1

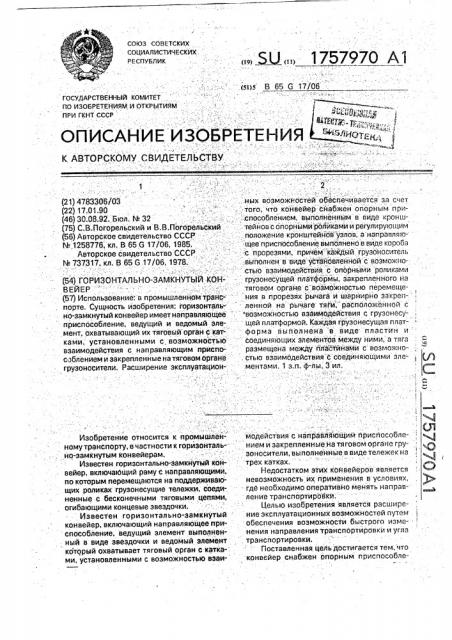

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

Р Е СПУбЛ И К (М)5 В 65 6 17/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОбРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАЙИЕ ИЗОБРETEНИЯ

i ю м, г

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Изобретение относится к промышлей- модействия с направлйсщим йрисйособленомутранспорту, в частности к горизонталь- ниеми закрепленные на тяговом органе гру- но-замкнутым конвейерам. - -: зоносители, выполненньге в виде тележек на

Известен горизонтально-замкйутый кон-: трех катках. вейер, включающий раму с направляащимй, Недостатком этих конвейеров является по которым перемещаются на поддерживаю- невозможность их применения в условиях, щих роликах грузонесущие тележки, соеди- где необходимо оперативно менять направненные с бесконечными тяговыми цепями, лениетранспортировки. огибающимиконцевыезвездочки.: .. : Цельго изобретения является расширеИзвестен горизонтально-замкнутый: . ние эксплуатационных возможностей путем конвейер, включающий направляющее при- . обеспечения возможйости быстрого измеспособление, ведущий элемент выполнен- нения направления транспортйровки и угла ный в виде звездочки и ведомый элемент . транспортировки. который охватывает тяговый орган с катка-. Поставленная цель достигается тем, что ми, установленными с возможностью взаи- конвейер снабжен опорным приспособле1: .:- .. ::.: .. : - 2 (21) 4783306/03 .::: ;, .ных возможностей обеспечивается за счет (22) 17.01.90::::. ": :..:того, что конвейер снабжен ойорнйм при(46) 30.08.92. Бюл. Ь 32 ..:::: ..: .;: .:. .:-.,:.:.способлением, выполненным в виде кронш(75) С.B..Ïoroðåëüñêèé и В.В.Погорельский;: тейнов с опорными роликами и регулирующим (56) Авторское свидетельство СССР -,:::: :: положение кронштейнов"узлов, а направляюМ 1258776, кл. В 65 6 17/06, 1985. .."::: :щее приспособление выполнено в виде короба

Авторское свидетельство СССР :. .:::::с прорезями, причем" каждый грузонаситель

N 737317, кл. В 65 6.17/06, 1978.- ..-:::. .: .:выйолнен в виде устайовленной с возможностью взаимодействия с опорными роликами (54) ГОРИЗОНТАЛЬНО-ЗАМКНУТЫЙ КОН- грузонеСущей платформы, закрепленного на

ВЕЙЕР ": :: -.:, -::-. ;:...::- : .:;:.: . тяговом органе c âîçìîæíîñòüþ перемеще(57) Использование: в промышленном транс- " "ния в прорезях рычага и шарнирно закреп- порте, Сущность изобретения: горизонталь- . ленной на рычаге тяги,- расположенной с но-замкнутый конвейер имеет направляющее . возможностью взаимодействия с грузонесуприспособление, ведущий и ведомый эле- щей платформой. Каждая грузонесущая платмент, охватывающий их тяговый орган с кат-: форма выполнена в виде пластин и ками, установленными с возможностью соединяющих элементов между ними, а тяга взаимодействия с направляющим приспо- размещена между ггла тйнами с возможнособлениемизакрепленйыенатяговомбргане . стью взаимодействия с соединяющими элегрузоносители. Расширение эксплуатацион- ментами. 1 з,п, ф-лы, 3 ил, I

1757970 нием, BblflollHpHHûì в виде кронштейнов с опорными роликами и регулирующим положение роликов узлом в виде кольцевого сектора, а направляющее приспособление выполнено в виде короба с прорезями внутри которого перемещается ведомый элемент содержащий тяговый орган с катками; Тяговый орган взаимодействует с грузоносителем, содержащим рычаг, с которым шарнирно сое10 динена тяга, расположенная с возмо>кностью взаимодействия с грузонесущей платформой.

Грузонесущая платформа выполнена в виде . пластин с соединяющими их элементами, На фиг, I изображен конвейер, разрез, на фиг.2 — вид А на фиг.1, на фиг,3 — конвейер, аксонометрия

Горизонтально-замкнутый конвейер содержит вертикальные стойки 1, расположенные на основаниях 2 (фиг.1,2,3). В

20 верхней части каждой стойки имеется две

30 ним рычагов 10. Концевые части направляющего приспособления содержат короба 7 с дном 8, расположенные по кругу и сходящегося вокруг ведущего элемента, выполненного в виде приводного колеса, а также паз 9, расположенный по внешней стороне коробов. По внутренней боковой поверхности коробов, расположенных по кругу имеется паз 12, предназначенный для расположения в нем приводного колеса 11.

Колесо 11 расположено на оси 5, располо40 женной на стойке 1 снабженной основанием 2 имеющем 2-4 ветви (фиг.2), Рычаги 10 крепятся на тяговом органе к звеньям t3 цепи, Звенья 13 соединены между собой осями 14. В верхней части осей установлены катки 15, а в нижней установлены катки 16, прокатывающиеся по боковым поверхностям коробов 7. Под осями 14 на горизонтальных осях 17 установленных в

50 кронщтейнах 18 расположены катки 19, прокатывающиеся по дну 8. На рычагах 10 шарнирно закреплены несущие тяги 20 (фиг.1, 2,3). На тягах 20 установлены грузонесущие платформы 21, состоящие из двух плоскостей, соединенных через шайбу 22

55 болтами илизаклепками 23. Тяги 20 конвейера с грузонесущими платформами 21 прокатываются по опорным роликам 24, установленным на кронштейнах 25, расположенных на осях 26 и крепятся кольцевым оси. Одна ось 3 предназначена для поворота направляющих приспособлений относительно стоек, а вокруг второй оси 5 поворачивается барабан 6, Направляющее приспособление 4 выполнено составным из 25 двух коробов 7. соединенных общим дном 8, На внешней боковой стороне коробов 7 направляющего приспособления 4 выполнены продольные пазы 9 для перемещения по . сектором 27 в необходимого наклона поло- . жении, Опорные ролики 24 могут также устанавливаться на индивидуальных основаниях 28, Для прохода звеньев 13 из одного короба 7 в другой при повороте конвейера под углом, и на внешней стороне коробов 7 могут быть установлены ролики

29, или отогнут внешний край короба 7 в виде лыжи 30 (фиг,1, 3).

Конвейер работает следующим образом, Для подачи кйрпича на обжиг, на погрузку, или для других целей и материалов с помощью электропривода, привода внутреннего сгорания и др. (не показано) приводится во вращение приводное колесо 11, от . которого через паз 12 движение передается на звенья 13; соединенные осями 14 в приводную цепь тягового органа, При движении приводной цепи внутри коробов 7, соединенных дном 8 в направляющее приспособление 4, она прокатывается на катках 15, установленных в верхней части оси 14 и катках 16 — в нижней части, Цепь прокатывается по дну 8 на катках 19, установленных на осях 17 в свою очередь расположенных в кронштейнах 18 поддерживающих оси 14.

Продвигаясь внутрь направляющего приспособления 4 цепь перемещает закрепленные на звеньях 13 рычаги 10, Совместно с рычагами 10 перемещается и тяги 20. воздействующая на грузонесущие платформы

21. При перемещении на углу тяги 20 перемещаются внутри грузонесущих платформ

21 в пространстве между шайбами 22, фиксированными болтами 23, Грузонесущие платформы 21 поддерживаются на определенном уровне и под определенным углом установленными на кронштейнах 25 опорными роликами 24, Угол под которым должен двигаться конвейер задается поворотом кронштейна 25 вокруг оси 26, а фиксация этого положения осуществляется с помощью кольцевого сектора 27.

Возможна также фиксация угла или уровня с помощью отдельных оснований 28;

Если есть необходимость автоматической перегрузки материалов с конвейера на конвейер месте перегрузки конвейер наклоняется и груз смещается на другой конвейер или в тару, При повороте конвейера вокруг оси 3 (фиг,1) на внешней части угла цепь своими катками 15 и 16 обкатывается по барабану 6, установленному на оси 5, а на внутренней может обкатываться по специальным отгибам 30 (фиг.3), или на роликах 29.

Разгрузив перемещаемый груз, тяги 20, установленные на рычагах 10 шарнирно, опускаются так как на этом участке нет необходимости устанавливать катки 24. Ус1757970 тойчивость конвейера обеспечивается рас- способлением, выполненным в виде KpoNlllположением стоек 1 на основаниях 2. тейнов с опорными ролйками и регулирующим положение кронштейнов узлом, а

Ф о р м у л а и з о б р е т е н и я направляющее приспособление выполнено, 1. Горизонтально-замкнутый конвейер, 5 в виде короба с прорезями, причем каждый включающий направляющее приспособле- грузоноситель выполнен в виде- установленние, ведущий и ведомый элемент,.охватыва- ной с воэможностью взаимодействия с опор- . ющий их тяговый орган с катками; нымироликамигрузонесущейплатформы, установленными с воэможностью взаимо- ".": 2. Конвейер по и. 1, отл и чаю щи йс я действия с направляющими приспособле- 10 тем, что каждая грузонесущая платформа нием и закрепленные на тяговом oргане выполнена в диде пластин и соединяющих грузоносители, о т л и ч à о шийся тем, элементов между йимй, а тяга размещена что, с целью расширения эксплуатациойных между пластинамй с вoзможностью вэаимовозможностей, он снабжен опорным при- действия с соедййяющими элементами.

А

17

1757970

Составитель Т.Щеглакова

Техред М.Моргейтал Корректор Л.Ливринц

Редактор Л.Павлова

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Заказ 2967::. Тираж .:. - Подйисное

8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва,.Ж-35, Раушская наб., 4/5
