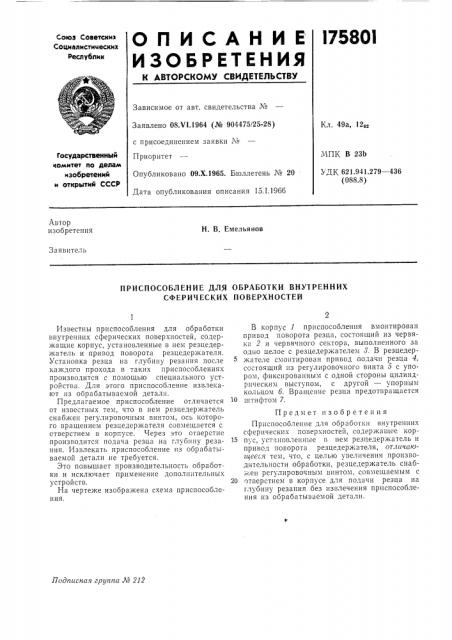

О Il И С А Н И Е l75801

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистииеских

Реслублик

Зависимое от авт. свидетельства №

Заявлено 08.Ч1.1964 (№ 904475/25-28) с присоединением заявки ¹

Кл. 49а, 12о2

Государственный

«омитет ло делам изобретений и открытий СССР

ЧПК В 2ЗЬ

УДК 621.941.279 — 436 (088.8) Приоритет

Опубликовано 09.Х.1965. Бюллетень № 20

Дата опубликования описания 15.1.19бб

Автор изобретения

Н. В. Емельянов

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ ОБРАБОТКИ ВНУТРЕННИХ

СФЕРИЧЕСКИХ ПОВЕРХНОСТЕЙ

Подписная группа М 212

Известны приспособления для обработки внутренних сферических поверхностей, содержащие корпус, установленные в нем резцедержатель и привод поворота резцедержателя.

Установка резца на глубину резания после каждого прохода в таких приспособлениях производится с помощью специального устройства. Для этого приспособление извлекают из обрабатываемой детали.

Предлагаемое приспособление отличается от известных тем, что в нем резцедержатель снабжен регулировочным винтом, ось которого вращением резцедержателя совмещается с отверстием в корпусе. Через это отверстие производится подача резца на глубину резания. Извлекать приспособление из обрабатываемой детали не требуется.

Зто повышает производительность обработки и исключает применение дополнительных устройств.

На чертеже изображена схема приспособления, В корпус 1 приспособления вмонтирован привод поворота резца, состоящий из червяка 2 и червячного сектора, выполненного за одно целое с резцедержателем 8. В резцедержателе смонтирован привод подачи резца 4, состоящий нз регулировочного винта б с упором, фиксированным с одной стороны цилиндрическим выступом, с другой — упорным кольцом б. Вращение резца предотвращается

1о штифтом /.

Предмет изобретения

Приспособление для обработки внутренних сферических поверхностей, содержащее кор15 пус, уст.новленные в нем резцедержатель и привод поворота резцедержателя, отличаюи1ееся тем, что, с целью увеличения производительности обработки, резцедержатель снабжен регулировочным винтом, совмещаемым с

20 отверстием в корпусе для подачи резца на глубину резания без извлечения приспособления из обрабатываемой детали.
