Реферат



Использование: для изготовления трехслойных сборных оболочек. Техническая сущность: в треугольных трубчатых тонкостенных элементах (3) пробивают отверстия с заданным шагом, после чего собирают их в пустотные плиты (П) при помощи сварки Собранные П насаживают на закрепленные в монтажном положении гибкие затяжки (ГЗ), представляющие собой арматуру млн стальные канаты. Далее аналогично собирают остальные части конструкции. Затем производят заполнение трубчатых Э и пустот П легких бетоном, После отверждения конструкции ГЗ воспринимают усилия от внешней нагрузки в поперечном направлении , а грани треугольных трубчатых Э- в продольном направлении,2 ил

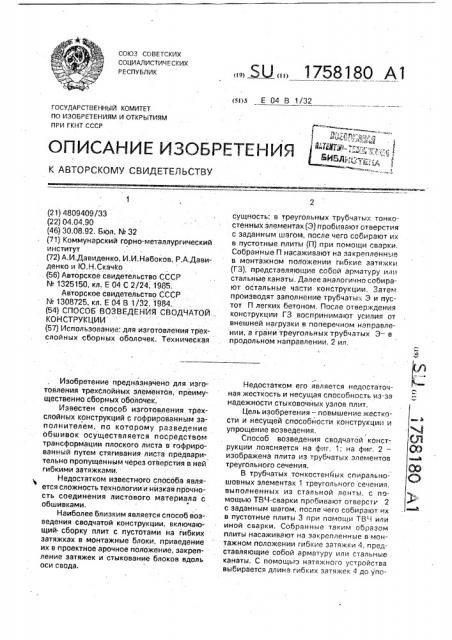

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 04 В t/32

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4809409/33 (22) 04,04.90 (46) 30.08,92. Бюл. М 32 (71) Коммунарский горно-металлургический институт (72) А.И.Давиденко, И.И.Набоков, P.À,Äàâèденко и Ю.Н,СкачКо . (56) Авторское свидетельство СССР

М 1325150, кл. Е 04 С 2/24, 1985, Авторское свидетельство СССР

N. 1308725, кл. Е 04 В 1/32, 1984. (54) СПОСОБ ВОЗВЕДЕНИЯ СВОДЧАТОЙ.

КОНСТРУКЦИИ (57) Использование: для изготовления трехслойным сборных оболочек. Техническая

Изобретение предназначено для изготовления трехслойных элементов, преимущественно сборных оболочек, Известен способ изготовления трехслойных конструкций с гофрированным заполнителем, по которому разведение обшивок осуществляется посредством трансформации плоского листа в" гофрированный путем стягивания листа предварительно пропущенным через отверстия в ней гибкими затяжками, Недостатком известного способа является сложность технологии и нйзкая прочность соединения листового материала с обшивками.

Наиболее близким является способ возведения сводчатой конструкции, включающий сборку плит с пустотами на гибких затяжках в монтажные блоки, приведение их в проектное арочное положение, закрепление затяжек и стыкование блоков вдоль оси свода.

„„БЦ„, 1758180 А1 сущность: в треугольных трубчатых тонкостенных элементах (Э) пробивают отверстия с заданным шагом, после чего собирают их в пустотные плиты (П) при помощи сварки.

Собранные П насаживают на закрепленные в монтажном положении,ибкие затяжки (ГЗ), представляющие собой арматуоу или стальные канаты. Далее аналогично собирают остальные части конструкции. Затем производят заполнение трубчатых Э и пустот П легких бетоном, После отверждения конструкции ГЗ воспринимают усилия от внешней нагрузки в поперечном направлении, а грани треугольных трубчатых Э вЂ” в продольном направлении, 2 ил, Недостатком его является недостаточная жесткость и несущая способность из-за надежности стыковочных узлов плит.

Цель изобретения — повышение жесткости и несущей способности конструкции и упрощение возведения, Способ возведения сводчатой конструкции поясняется на фиг, 1; на фиг, 2— изображена плита из трубчатых элементов треугольного сечения.

В трубчатых тонкостенйых спиральчошовных элементах 1 треугольного сечения, выполненных из стальной лен".ы, с помощью ТВЧ-сварки пробивают отверстv 2 с заданным шагом, после чего собирают их в пустотные плиты 3 при помощи ТВЧ или иной сварки. Собранные таким образом плиты насаживают на закрепленные в монтажном положении гибкие затяжки 4, представляющие собой арматуру или стальные . канаты. С помощью натяжного устройства выбирается длина гибких затяжек 4 до упо1758180

ЛМеюае —,— —.y euzupye ui оооное пОнтоойдо ра граней треугольных элементов с одновременным подъемом в проектное арочное положение монтажного блока, и.бранного из плит 3 на всей длине затяжки.

Далее аналогичнособираютсстальные 5 монтажные блоки и после закрепления гибких затяжек и стыкования блоков в направлении, перпендикулярном направлению гибких затяжек; выполняемого с помощью предварительного расширения внутренне- 10 го размера одного из торцов пустотной плиты до величины наружного размера, производят заполнение пустот плит бетоном с помощью бетононасосов. После отверждения конструкции гибкие затяжки 4 15 воспринимают усилие от внешней нагрузки в поперечном направлении, а грани треугольных трубчатых элементов — в продольном направлении. При этом спиральные швы трубчатых элементов способствуют со- 20 вместной работе стали и бетона, выполняя функцию, подобную функции периодического профиля арматуры, а бетонное ядро препятствует потере местной устойчивости трубчатых элементов и обладает повышен- 25 ной прочностью за счет возникновения эффекта обоймы. . Пример осуществления способа.

Иэ труб диаметром 75 мм толщиной стенки д =1 были изготовлены протяжкой 30 через валки треугольные трубчатые элементы со стороной грани 78 мм и отверстиями диаметром 22 мм, согласно фиг. 2, которые с помощью точечной сварки соединяли в плиты размерами 1,5 0,8 м. Плиты в монтаж- 35 ном положении насаживали на арматуру класса А-Ш диаметром.18 мм, С помощью домкрата выбиралась длина гибких затяжек (арматуры) и одновременно осуществлялся подъем части конструкции цилиндрической оболочки в проектное арочное положение.

После закрепления арматуры аналогично собирался следующий монтажный блок, который состыковывался с предыдущим с помощью торцового соединения.

По завершению монтажа всей конструкции цилиндрической оболочки по длине здания и закрепления арматурных затяжек выполнялось бетонирование внутренних полостей оболочки бетоном класса В 30 с использованием бетононасосов.

В результате возросла прочность бетона в обойме и несущая способность трубобетонных элементов по сравнению с пустотелыми трубами и была снижена трудоемкость возведения оболочки.

Формула изобретения

Способ возведения сводчатой конструкции, включающий сборку плит с пустотами на гибких затяжках в монтажные блоки; приведение их в проектное арочное положение, закрепление затяжек и стыкование блоков вдоль оси свода, отличающийся тем, что., с целью повышения жесткости и несущей способности конструкции и упрощения возведения, плиты образуют из трубчатых элементов треугольного сечения, которые в блоке располагают поперек пролета свода, в стенках предварительно выполняют отверстия для затяжек, а после стыкования блоков производят заполнение пустот плит бетоном с помощью бетононасосов, 1758180
