Устройство для создания турбулентного воздушного потока с периодической скоростной нестационарностью

Устройство для создания турбулентного воздушного потока с периодической скоростной нестационарностью

Иллюстрации

Показать все

Реферат



Изобретение относится к гидроаэродинамике и может быть использовано для получения воздушного потока с регулируемыми интенсивностью турбулентности и периодической скоростной нестационарностью, применяемого в аэродинамических и теплообменных установках, имитирующих условия , имеющие место в трактах турбомашин, двигателей внутреннего сгорания, теплообменниках . Цель изобретения состоит в расширении функциональных возможностей за счет обеспечения независимого регулирования интенсивности турбулентности и периодической скоростной нестационарности . Указанная цель достигается тем, что в устройстве, содержащем генератор турбулентности 3, выравнивающий узел 4, рабочий узел 5 с датчиком скорости б и генератор нестационарности 8, дополнительно предусмотрено входное спрямляющее устройство 2. выполненное в виде диффузора, заполненного шариками 11 относительно малого диаметра, а расстояние между датчиком 6 (измерительным сечением 7) и генератором 8 выбрано равным (8-13}dr, где dr - гидравлический диаметр рабочего участка. 1 ил. сл с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,5U„„1758299А2 (я)5 F 15 0 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

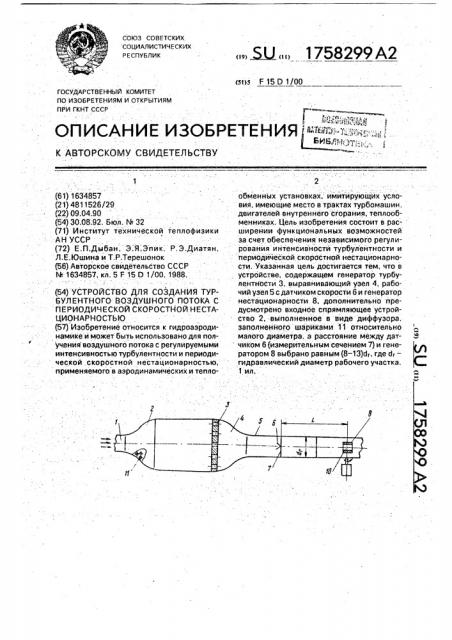

ОПИСАНИЕ ИЗОБРЕТЕНИЯ -:а- ..:;:.,.:,;„, 685/,"„ ;.-., ."
