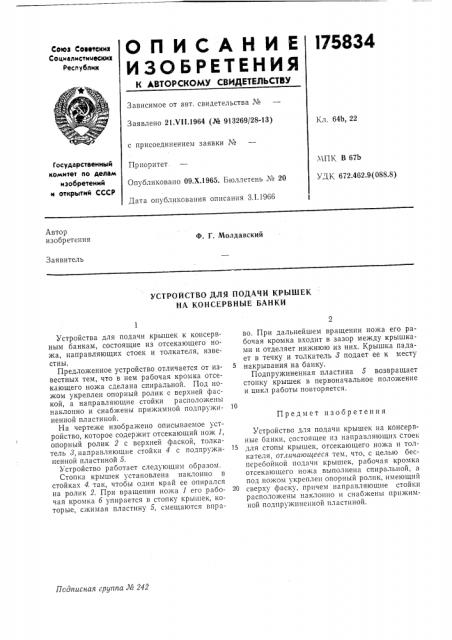

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

175834

Союз Советских

Со ци а л исти веских

Реслубпик

Зависимое от авт. свидетельства ¹

Заявлено 21 VI I.1964 (№ 913269/28-13) Kë. 64Ь, 22 с присоединением заявки №

ЧПК В 67Ь

УДК 672.462.9(088.8) Государственный комитет ло делам изобретений и открытий СССР

Приоритет

Опубликовано 09.Х.1965. Бюллетень № 20

Дата опубликования описания 3.1.1966

Автор изобретения

Ф. Г. Молдавский

Заявитель

УСТРОЙСТВО ДЛЯ ПОДАЧИ КРЫШЕК

НА КОНСЕРВНЫЕ БАНКИ во. При дальнейшем вращении ножа его рабочая кромка входит в зазор между крышками и отделяет нижнюю из них. Крышка падает в течку и толкатель 8 подает ее к месту накрывания на банку.

Подпружиненная пластина 5 возвращает стопку крышек в первоначальное положение и цикл работы повторяется.

Устройство для подачи крышек на консервные банки, состоящее из направляющих стоек

1 для стопы крышек, отсекающего ножа и толкателя, отличающееся тем, что, с целью бесперебойной подачи крышек, рабочая кромка отсекающего ножа выполнена спиральной, а под ножом укреплен опорный ролик, имеющий

20 сверху фаску, причем направляющие стойки расположены наклонно и снабжены прижимной подпружиненной пластиной.

Подписная группа № 242

Устройства для подачи крышек к консервным банкам, состоящие из отсекающего ножа, направляющих стоек и толкателя, известны.

Предложенное устройство отличается от известных тем, что в нем рабочая кромка отсекающего ножа сделана спиральной. Под ножом укреплен опорный ролик с верхней фаской, а направляющие стойки расположены наклонно и снабжены прижимной подпружиненной пластиной.

На чертеже изображено описываемое устройство, которое содержит отсекающий нож 1, опорный ролик 2 с верхней фаской, толкатель 8,направляющие стойки 4 с подпружиненной пластиной 5.

Устройство работает следующим образом.

Стопка крышек установлена наклонно в стойках 4, так, чтобы один край ее опирался на ролик 2. При вращении ножа 1 его рабочая кромка б упирается в стопку крышек, которые, сжимая пластину 5, смещаются впраПредмет изобретения

175834
