Устройство для автоматического питания головок уточно- перемоточного автомата

Устройство для автоматического питания головок уточно- перемоточного автомата

Иллюстрации

Показать все

Реферат



175855

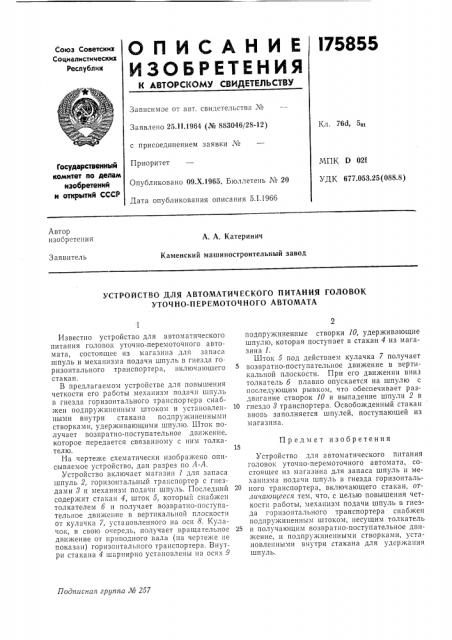

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советским

Социалистицеским

Республик

Зависимое от авт. свидетельства ¹

Кл. 76d, 5pg

Заявлено 25.11.1964 (№ 883046/28-12) с присоединением заявки №

Приоритет

МПК D 02f

УДК 677 053 25(088 8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 09.Х.1965. Бюллетень № 20

Дата опубликования описания 5.1.196б

Автор изобретения

A. А. Катеринич

Каменский машиностроительный завод

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ПИТАНИЯ ГОЛОВОК

УТОЧ НО-П EP EMOTOЧ НОГО АВТОМАТА

Предмет изобретения

Подписная группа № 257

Известно устройство для автоматического питания головок уточно-перемоточного автомата, состоящее из магазина для запаса шпуль и механизма подачи шпуль в гнезда горизонтального транспортера, включающего стакан.

В предлагаемом устройстве для повышения четкости его работы механизм подачи шпуль в гнезда горизонтального транспортера снабжен подпружиненным штоком и установленными внутри стакана подпружиненными створками, удерживающими шпулю. Шток получает возвратно-поступательное движение, которое передается связанному с ним толкателю.

На чертеже схематически изображено описываемое устройство, дан разрез по А-л.

Устройство включает магазин 1 для запаса шпуль 2, горизонтальный транспортер с гнездами 8 и механизм подачи шпуль. Последний содержит стакан 4, шток 5, который снабжен толкателем б и получает возвратно-поступательное движение в вертикальной плоскости от кулачка 7, установленного на оси 8. Кулачок, в свою очередь, получает вращательное движение от приводного вала (на чертеже не показан) горизонтального транспортера. Внутри стакана 4 ш" ðíèðíî установлены на осях 9 подпружиненные створки 10, удерживающие шпулю, которая поступает в стакан 4 из магазина 1.

Шток 5 под действием кулачка 7 получает возвратно-поступательное движение в вертикальной плоскости. При его движении вниз толкатель б плавно опускается на шпулю с последующим рывком, что обеспечивает раздвигание створок 10 и выпадение шпули 2 в

И гнездо 3 транспортера. Освобожденный стакан вновь заполняется шпулей, поступающей из магазина.

Устройство для автоматического питания головок уточно-перемоточного автомата, состоящее из магазина для запаса шпуль и механиз»а подачи шпуль в гнезда горизонталь20 ного транспортера, включающего стакан, отличаюи1ееся тем, что, с целью повышения четкости работы, механизм подачи шпуль в гнезда горизонтального транспортера снабжен подпружиненным штоком, несущим толкатель

25 и получающим возвратно-поступательное движение, и подпружиненными створками, установленными внутри стакана для удержания шпуль.

175855

Заказ 3571/14 Тираж 625 Формат бум. 60 9ОЧв Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2

Составитель А. Мудрая

Редактор Е. А. Кречетова Техред Л. К. Ткаченко

Корректоры: С. Н, Соколова и Г, П. Зимина
