Реферат



Использование: относится к контрольно-измерительной технике и может быть использовано для индикации наличия короткого замыкания в электрических сетях. Сущность изобретения: указатель короткого замыкания содержит разомкнутый магнитопровод, Z-образный поворотный якорь, ось, герметичную камеру 6, имеющую стенки, разделительную перегородку 8, отверстия 9 и 10, элемент 14 возврата. 4 з.п. ф-лы, Вил.

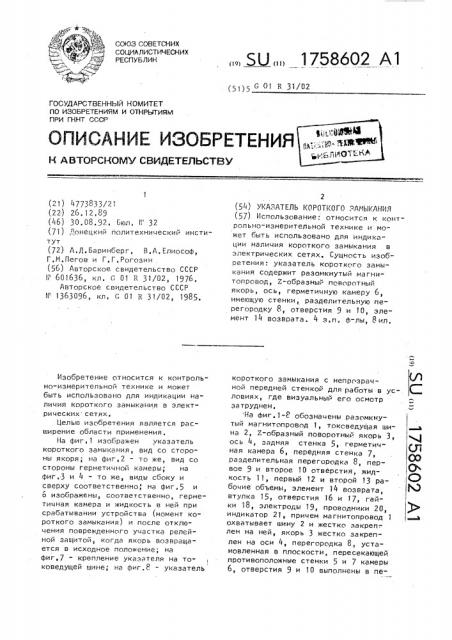

М(СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 5 G 01 R 31/02 (о

С

К) ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4773833/21 (22) 26.12 89 (46) 30.08,92. Бюл. Jl 32 (71), 1"онецкий политехнический институт (72) A.Ä.Баринберг, В.A.Елиософ, Г,M.Ïåãoâ и Г.Г,Рогозин (56) Авторское свидетельство СССР

Г 601636, кл. С О1 R 31/02, 1976.

Авторское свидетельство СССР

fJ 1363096, кл, Г 01 R 3 1/02, 1985, Изобретение относится к контрольно-измерительной технике и может быть использовано для индикации наличия короткого замыкания в электрических сетях, Целью изобретения является расширение области применения.

На фиг.1 изображен указатель короткого замыкания, вид со стороны якоря; на фиг,2 — то же, вид со стороны герметичной камеры, на фиг,-3 и 4 - то же, виды сбоку и сверху соответственно, на фиг.5 и

6 изображены, соответственно, герметичная камера и жидкость в ней при срабатывании устройства (момент короткого замыкания) и после отключения поврежденного участка релейной защитой, когда якорь возвращается в исходное положение; на фиг,7 — крепление указателя на токоведущей шине; на фиг.8 — указатель

SU,, 1758602 А1

2 (54) УКАЗАТЕЛЬ КОРОТКОГО ЗАМЫКАНИЯ (57) Использование: относится к контрольно-измерительной технике и может быть использовано для индикации наличия короткого замыкания в электрических сетях, Сущность изобретения: указатель короткого замыкания содержит разомкнутый магнитопровод, Z-образный поворотный якорь, ось, герметичную камеру 6, имеющую стенки, разделительную перегородку 8, отверстия 9 и 10, элемент 14 возврата. 4 з.п. @-лы, 8 ил. короткого замыкания с непрозрачной передней стенкой для работы в условиях, где визуальный его осмотр затруднен, .На фиг.1-8 обозначены разомкнутый магнитопровод 1, токсведущая шина 2, Z-îáðàçíûé поворотный якорь 3, ось 4, задняя стенка 5, герметичная камера 6, передняя стенка 7, разделительная перегородка 8, первое 9 и второе 10 отверстия, жидкость 11, первый 12 и второй 13 рабочие объемы, элемент 14 возврата, втулка 15, отверстия 16 и 17, гайки 18, электроды 19, проводники 20, индикатор 21, причем магнитопровод 1 охватывает шину 2 и жестко закреп-. лен на ней, якорь 3 жестко закреплен на оси 4, перегородка 8, установленная в плоскости, пересекающей противоположные стенки 5 и 7 камеры

6, отверстия 9 и 10 выполнены в пеи з г Г р г т е н и я

1, Указатель короткого заикания, содержащий разомкнутый магнитопровод, охватывающий токоведущую шину контролируемой сети и жестко закрепленный на ней, 7.-образный поворотный якорь, размещенны1 с воз10 можностью поворота в зазоре магнито-. провода и жестко закрепленный на оси, отличающийся тем, что, с целью расширения области при— менения, в него вверены герметичная камера, частично заполненная рабочей жидкостью, и элемент возврата камеры в исходное положение, внутри камеры размещена перегородка, установленная в плоскости, пересекающей противоположные стенки камеры, одна из которых жестко закреплена на оси, на которой жестко закреплен якорь, в перегородке имеется два отверстия разного сечения, причем меньшее отверстие размещено ниже исходного уровня рабочей жидкости, а большее отверстие - выше этого уровня и имеет сечение, не менее чем на три порядка превышающее сечение меньшего

30 отверстия, при этом элемен возврата камеры в исходное положение жестко закреплен на герметичной камере.

2. Указатель по п,1„ о т л и ч а ю шийся тем, что герметичная камера выполнена в виде по35 лого цилиндра, 3 ° Указатель по пп. 1 и 2, о тл и ч а ю шийся тем, что элемент возврата камеры в исходное ссс4(тояние выполнен в виде противовеса, закрепленного на боковой поверхности герметичной камеры в нижней его части, 4. Указатель по пп. 1, 2, о т4 л и ч а ю щ и v с я тем, что передняя стенка герметичной камеры выполнена прозрачной.

5, Указатель по пп.1 и 2, о т л и ч а ю шийся тем, что в

5(одну из полостей герметичной камеры введены электроды, подключенные к сигнальному устройству, а рабочая жидкость, заполняющая герметичную камеру, является электропроводящей, з

17 860? регородке 8, причем меньшее отверстие 1О Ф о р м у л а расположено ниже исходного уровня 11 жидкости, а большее отверстие 9 — выше этого уровня и имеет сечение, не менее, чем на три порядка, превышающее сечение меньшего отверстия 10, при этом элемент 14 возврата жестко закреплен на камере 6.

Указатель короткого замыкания работает следующим образом.

В исходном положении, соответствующем нормальному режиму работы контролируемой сети; объемы 12 и 13, сообщающиеся посредством отверстия

10, частично заполнены жидкостью 11, причем ее уровень одинаков в обоих объемах. При коротком замыкании, когда ток в контролируемой сети превышает установленное значение, под действием магнитного поля якорь

3 поворачивается„ замыкая магнитную цепь магнитопровода 1. При этом камера 6, жестко соединенная с якорем

3 посредством поворотной оси 4, также поворачивается, и жидкость из объема 12 перетекает в объем 13 через большее отверстие 9 в перегородке 8. После отключения поврежденной линии релейной защитной ток в ней исчезает и, соответственно,исчезает магнитный поток в магнитопроводе 1, якорь 3 и камера 6 под действием противовеса (элемента 14) возвращаются в начальное положение. При этом жидкость 11 оказывается лишь в объеме 13 камеры 6, постепенно, через малое отверстие 10 перетекая в объем 12. При этом оперативный персонал, проводящий поиск поврежденного участка, может достаточно быстро определить направление поиска по разности уровней жидкости в объемах 12 и 13 заявляемого устройства, что указывает на факт протекания по данному присоединению тока короткого замыкания. 8 случае использования варианта устройства с электропрово" дящей жидкостью 11 и электродами 19 информацией о протекании по данному присоединению тока короткого замыкания служит наличие электрической цепи между электродами 19, определяемое с помощью индикатора 21 наличия электрической цепи (например, омметра).

175Р603

А À

11! " )(f!?

>758602
