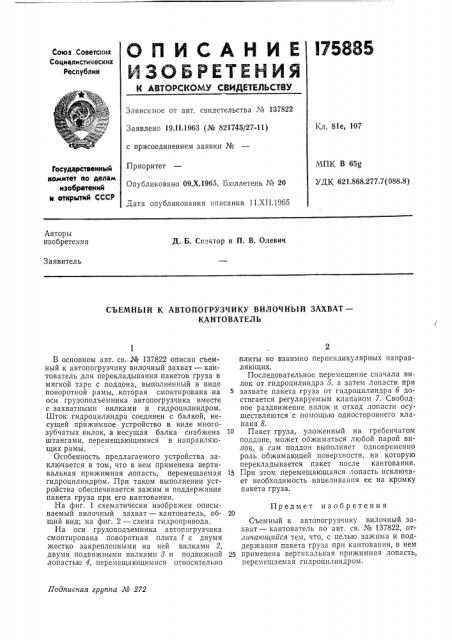

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 137822

Заявлено 19.11.1963 (№ 821745/27-11) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1965. Бюллетень № 20

Дата опубликования описания 11.ХП.1965

Кл. 81е, 107

МПК В 65g

УДК 621.868.277.7(088.8) Государственный комитет ио делам изобретений и открытий СССР

Авторы изобретения

Д. Б. Спектор и П. В. Олевич

Заявитель

СЪЕМНЫЙ К АВТОПОГРУЗЧИКУ ВИЛОЧНЫЙ ЗАХВАТ—

КАНТОВАТЕЛЬ

Подписная группа 34 272

В основном авт. св. № 137822 описан съемный к автопогрузчику вилочный захват — кантователь для перекладывания пакетов груза в мягкой таре с поддона, выполненный в виде поворотной рамы, которая смонтирована на оси грузоподъемника автопогрузчика вместе с захватными вилками и гидроцилиндром.

Шток гидроцилиндра соединен с балкой, несущей прижимное устройство в виде многозубчатых вилок, а несущая балка снабжена штангами, перемещающимися в направляющих рамы.

Особенность предлагаемого устройства заключается в том, что в нем применена вертикальная прижимная лопасть, перемещаемая гидроцилиндром. При таком выполнении устройства обеспечивается зажим и поддержание пакета груза при его кантовании.

На фиг. 1 схематически изображен описываемый вилочный захват — кантователь, общий вид; на фиг. 2 — схема гидропривода.

На оси грузоподъемника автопогрузчика смонтирована поворотная плита 1 с двумя жестко закрепленными на ней вилками 2, двумя подвижными вилками 8 и подвижной лопастью 4, перемещающимися относительно плиты во взаимно перпендикулярных направляющих.

Последовательное перемещение сначала вилок от гидроцилиндра 5, а затем лопасти при захвате пакета груза от гидроцилиндра б достигается регулируемым клапаном 7. Свободное раздвижение вилок и отход лопасти осуществляются с помощью одностороннего клапана 8.

1О Пакет груза, уложенный на гребенчатом поддоне, может обжиматься любой парой вилок, а сам поддон выполняет одновременно роль обжимающей поверхности, на которую перекладывается пакет после кантования.

15 При этом перемещающаяся лопасть исключает необходимость нацеливания ее на кромку пакета груза.

Предмет изобретения

Съемный к автопогрузчику вилочный захват — кантователь по авт. св. № 137822, отличающийся тем, что, с целью зажима и поддержания пакета груза при кантовании, в нем

25 применена вертикальная прижимная лопасть, перемещаемая гидроцплиндром.
