Гусеничное ходовое оборудование, например, одноковшового экскаватора
Иллюстрации
Показать всеРеферат

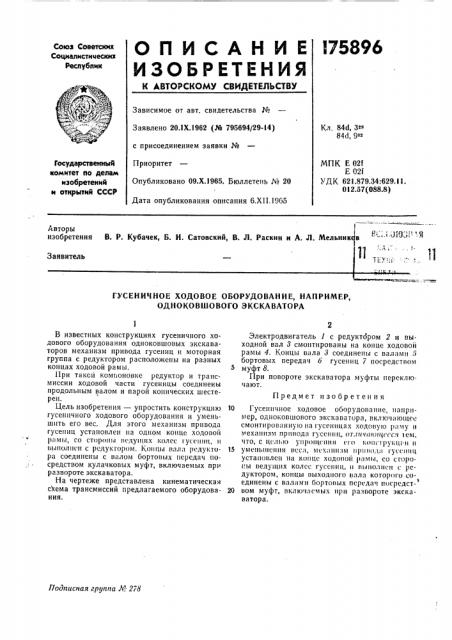

О П И С А Н И Е l75896
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Реслублик
Зависимое от авт. свидетельства №
Заявлено 20.1Х.1962 (¹ 795694/29-14) с присоединением заявки №
Приоритет
Опубликовано 09.Х 1965. Бюллетень ¹ 20
Дата опубликования описания 6.XII.!965
Кл. 84d, 3»
84() 902
МПК Е 021
Е 021
УДК 621.879.34:629.11.
012.57(088.8) Государственный комитет ло делам изобретений и открытий СССР
Авторы изобретения
Е ;;,ЭВ„-:) ч: Ч
В. Р. Кубачек, Б. И. Сатовский, В. Л. Раскин н А. Л. Мельник в
Заявитель
ГУСЕНИЧНОЕ ХОДОВОЕ ОБОРУДОВАНИЕ, НАПРИМЕР, ОДНОКОВШОВОГО ЭКСКАВАТОРА
Предмет изобретения
Подписная группа М 278
В известных конструкциях гусеничного ходового оборудования одноковшовых экскаваторов механизм привода гусениц и моторная группа с редуктором расположены на разных концах ходовой рамы.
llpH TdKoll компоновке редуктор и трансмиссии ходовой части гусеницы соединены продольным валом и парой конических шестерен.
Цель изобретения — упростить конструкцию гусеничного ходового оборудования и уменьшить его вес. Для этого механизм привода гусениц установлен на одном конце ходовой рлмы, со cT()j)I)fill н«дущпх l
I)IIIIwIIl«н с рсдукгором. Концы пллл редуктора соединены с валом бортовых передач посредством кулачковых муфт, включаемых при развороте экскаватора.
На чертеже представлена кинематическаи схема трансмиссий предлагаемого оборудования.
Электродвигатель I с редуктором 2 и выходной вал 3 смонтированы на конце ходовой рамы 4. Концы вала 3 соединены с валлмн,) бортовых передач 6 гусениц 7 посредством
5 муфт 8.
При повороте экскаватора муфты переклю. чают.
10 Гусеничное ходовое оборудование, наприIIep, одноковшового экскаватора, включающее смонтированную на гусеницах ходовую рлму II механизм прпводл гусениц, отлпчшосцсасп )см, что, с ц«лью уи1инц«ннн «го коп«трукц; н н
15 ум«нынеlllIH нссi1, м«хлшглм Ilрннодл гул нllц усташ)влсн нл конце ходоной рлмы, со стороны ведущих колес гусениц, и выполи II с редуктором, концы выходного вллл которого соединены с влллмн бортовых пер«длч посрсдст20 вом муфт, включлемых прн рлзвороте экскаватора.
l75896
Составитель Л. Л. Булыгин
Текрсд Л. Л. Камыгвникова Корректор Л. В. Т<онвева
Редактор Э. Н. Шибаева
Закаэ 3!67!l3 Тираж 725 <1<орв<лт бум. 60>(90е>
Москва, Цгнтр, пр. Серова, д. 4
1ии«гр«фии, ир. Слпуиовл, 2
