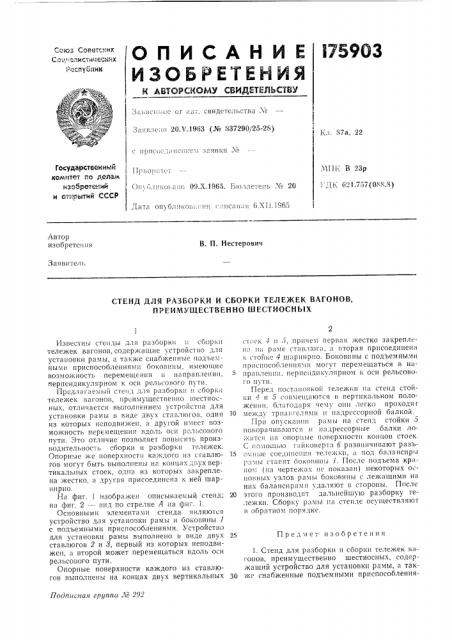

1759О3, ., .,„ ;"„ „.;,",,", О П И С А Н И Е
Респум 1пик
ИЗОБРЕТЕНИЯ
H АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ
:-5«).ис)):;ос ог ««т. свидетельства ¹
Зя))«ле: о 20.V.1963 (№ 837290/25-2i))
I
l(1. S7R, 22 с J))) J)():- I;)))е)))?«(зя я «кц
1 j) J)OI.!!:1). г
Опу ?лико япо 03.Х.196)?. Б)о ).leTe)?ь М 20
Государстаеинь)й комитет по делам изобРетений и открытий СССР.ЧПК В 23р
621."„7(0У 8) . HTB опуб )! I VOIJ « I! 5? с: IJC«)) i 5! Ь.Х ) ). 1 96о
Автор изобретения
В. П. Нестерович
Заявител ь
СТЕНД ДЛЯ РАЗБОРКИ И СБОРКИ ТЕЛЕЖЕК ВАГОНОВ, ПРЕИМУЩЕСТВЕННО ШЕСТИОСНЫХ
Предмет пзооретення
Подпислая г1?дппа Л 292
Известны стенды для разборки и сс)орки тележек вагонов, содержащие устройство для установки рамы, и также снабженные подъемными приспособлениями боков))ны, имеющие возможность перемешения «направлении, перпендикулярном к оси рельсового пути, Предлагаемый сте.),T для разборки и сборки тележек «агоно«, преимущественно шестиосных, отличается выполнением устройст«а для установки рамы в виде двух ставл)огo«, один 10 из которых неподвижен, я дру)ой имеет возможность перемещения вдоль оси рел сового пути. Это отличие позволяет новь)сить произ«одительность сборки и разборки тележек.
ОП01?ные же пове1?х )ocT)i ка?к. )ого It« ставлю- 15 гов могут быть выполнены на концахд«ухвертикальных стоек, олна из которых закреплена жестко, а другая присоединена к ней шарнирно.
На фиг. 1 изображен описываемы"; 20 ня фиг. 2 --- «ид по стрелке А на фиг. 1.
Основными элементами стенда являются устройство для установки рамы и боковины 1 с подъемными приспособлениями. Устройство для установки рамы выполнено в виде двух 25 ставлюгов 2 и 8, первый из которых неподвижен, п второй может перемещаться вдоль оси рельсового пути.
Опорные поверхности каждого из ставлюгов выполнены на концах двух вертикальных 30 стоек 4 и ?, причем пер«яя жестко закреплеIl;! ня раме стявл)огя, я «торая присоединена к стойке 4 шарнирно. Боковины с подъемными приспособлениями могут перемещаться в напра«ле)ши, перпендикулярном к оси рельсовогo пути.
Перел пост«но«кой тележки ня стенд стойки 4 и б совме)цяются «вертикальном положении, благодаря чему опп легко проходяг между трил?гелями и нядрессорной балкой.
При опускании рамы на стенд стойки )> по«орячивяются 1) нялрессорные балки ло?кятс5) iia опорные поверхности концов стоек.
С помощью гяйко«ертя 6 рязвинчивают разье, пые соединения тележки, l под балансир 1 рамы cTH)!5)T боковины 1. После подъема краIIo (на чертежах нс показан) некоторых oc«îи)ых узлов рамы боковины с лежащими на них балансирямп удаляют в стороны. После этого производят дальнейшую разборку тележки. Сборку рамы па стенде осуществляют
«обратном порядке.
1. Стенд для разборки и сборки тележек ««гонов, преимущественно шестиосных, содержащий устройство для установки рамы, а также снабженные подъемными приспособления175903
Уиг 1
Составител1, М. Б. Нанкин
Редактор T. В. Данилова Техред А. А. Камышникова Корректор О. Б. Тюрина
Заказ 3466/18 Тираж 1600 Формат бум. 60+90 /а Объем 0,13 изд. л. Цена 6 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Е1ентр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 ми боковины, которые имеют возможность перемещения в направлении, перпендикулярном к оси рельсового пути, отлича1ощийся тем, что, с целью повышения производительности сборки и разборки тележек, устройство для установки рамы выполнено в виде двух ставлюгов, один из которых неподвижен, а другой имеет возможность перемещения вдоль оси рельсо13ого пути.
2. Стенд по и. 1, отлии1,ощийся тем, что опорные поверхности каждого из ставлюгов выполнены на концах двух вертикальных стоек, одна из которых закреплена жестко, а другая присоединена к ней шаппипно.
