Реферат

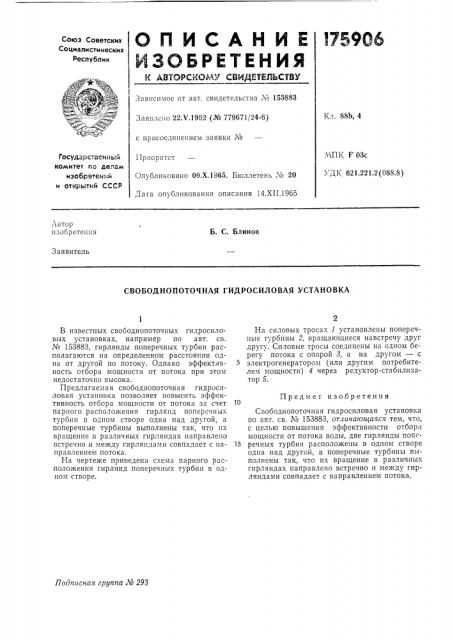

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСТВ ОМУ СВЙДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республин

Зависимое от авт. свидетельства ¹ 153883

Кл. 88Ь, 4

Заявлсио 22.V.1962 (¹ 779671/24-6) с присоединением заявки №

МПК Г 03с

УДК 621.221.2(088.8) Государственный комитет по делам изобретений и открытий СССР

Приоритет

Опубликовано 09.Х.1965. Бюллетень ¹ 20

Дата опубликования описания 14.XII.1965

Автор изобретения

Б. С. Блинов

Заявитель

СВОБОДНОПОТОЧНАЯ ГИДРОСИЛОВАЯ УСТАНОВКА

Подписная группа Ло 29я

В известных свободнопоточных гидросиловых установках, например по авт. св. № 153883, гирлянды поперечных турбин располагаются на определенном расстоянии одна от другой по потоку. Однако эффективность отбора мощности от потока при этом недостаточно высока.

Предлагаемая свободнопоточная гидросиловая установка позволяет повысить эффективность отбора мощности от потока за счет парного расположения гирлянд поперечных турбин в одном створе одна над другой, а поперечные турбины выполнены так, что их вращение в различных гирляндах направлено встречно и между гирляндами совпадает с направлением потока.

На чертеже приведена схема парного расположения гирлянд поперечных турбин в одном створе.

На силовых тросах 1 установлены поперечные турбины 2, вращающиеся навстречу друг другу. Силовые тросы соединены на одном берегу потока с опорой 8, а на другом — с электрогенератором (или другим потребителем мощности) 4 через редуктор-стабилизатор 5.

Предмет изобретения

Свободнопоточная гидросиловая установка по авт. св. ¹ 153883, отличающаяся тем, что, с целью повышения эффективности отбор» мощности от потока воды, две гирлянды попе15 речных турбин расположены в одном створе одна над другой, а поперечные турбины выполнены так, что их вращение в различных гирляндах направлено встречно и между гирляндами совпадает с направлением потока.

175906

Составитель Ю, Ку«стов

Техред А. А. 1(амышникова 1(орректор Г. И. Зимина

Редактор П. Вербова

Типогра»фин, вр. Сапунова, д. 2

Заказ 3400/2 Тираж 550 Формат бум, 60 90 /е Объем 0,1 изд. л. Цена 5 коп

Ц111" ИП11 Государственного комитета по делам изобретений и открытий CCCP

Москва, Центр, пр. Серова, д. 4
