Реферат



!

759! 3

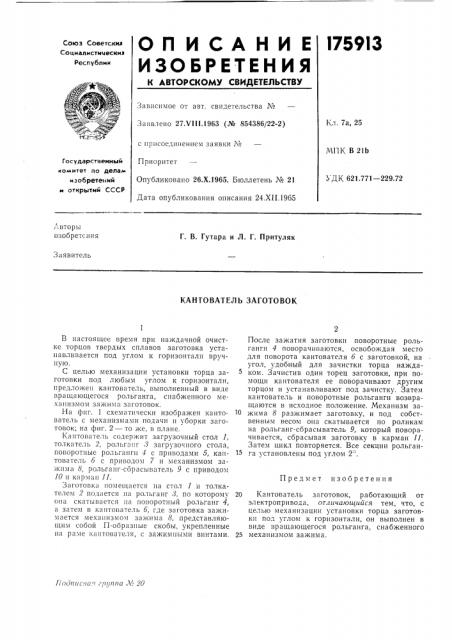

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнл

Социалистически>

Республик

Зависимое от авт. свидетельства №

Кл. 7а, 25

Заявлено 27Х111,1963 (№ 854386/22-2) с присоединением заявки ¹

МПК В 21b

Приоритет

Опубликовано 26.Х.1965. Бюллетень № 21

Дата опубликования описания 24.ХП.1965

Государственный комитет по делам изобретений и открытий СССР

УДК 621,771 — 229.72

:"т вторы изобретсния

Г. В. Гутара и Л. Г. Притуляк

Заявитель

КАНТОВАТЕЛЪ ЗАГОТОВОК

После зажатия заготовки поворотные рольганги 4 поворачиваются, освобождая место для поворота кантователя б с заготовкой, на угол, удобный для зачистки торца наждаком. Зачистив один торец заготовки, при помощи кантователя ее поворачивают другим торцом и устанавливают под зачистку. Затем кантователь и поворотные рольганги возвращаются в исходное положение. Механизм зажима 8 разжимает заготовку, и под собственным весом она скатывается по роликам на рольганг-сбрасыватель 9, который поворачивается, сбрасывая заготовку в карман 11.

Затем цикл повторяется. Все секции рольганга установлены под углом 2-".

20 Кантователь заготовок, работающий от электропривода, отличающийся тем, что, с целью механизации установки торца заготовки под углом к горизонтали, он выполнен в виде вращающегося рольганга, снабженного

25 механизмом зажима.

Пт)нисип. а09пнп Л 20

В настоящее время при наждачной очистке торцов твердых сплавов заготовка устанавливается под углом к горизонтали вручную

С целью механизации установки торца заготовки под любым углом к горизонтали, предложен кантователь, выполненный в виде вращающегося рольганга, снабженного механизмом зажима заготовок.

11а фпг. 1 схематически изображен кантователь с механизмами подачи н уборки заготовок; на фиг. 2 — то же, в плане.

Кантователь содержит загрузочный стол 1, толкатель 2, рольганг 8 загрузочного стола, поворотные рольганги 4 с приводами 5, кантователь б с приводом 7 и механизмом зажима 8, рольганг-сбрасыватель 9 с приводом

10 и карман 11.

Заготовка помещается на стол 1 и толкателеAI 2 подается на рольганг 8, по которому она скатывается на поворотный рольганг 4, а затем в кантователь б, где заготовка зажимается механизмом зажима 8, представляющим собой П-образные скобы, укрепленные на раме кантователя, с зажимными винтами.

Предмет изобретения

Редактор Л. К. Ушакова

Составит< ль Д. Першеев

Тсхрсд Л. К. Ткаченко Коррск1оры Ю. М. Федулова и Г. П. Зим ива

»аква 3498 4 Тираик 750 Формат бум 60;;;90 . Обьсм 0,21 игл, л. Цена 5 кои.

ЦНИИПИ Госуда)cTBcHHQI комитета ио делам ивобрстсиий и открытий СССР й1осква, Центр, ир. Серов,>, д. 4.

Типография, ир. Саиуиова, 2
