Способ получения пенополиуретанов

Способ получения пенополиуретанов

Иллюстрации

Показать все

Реферат

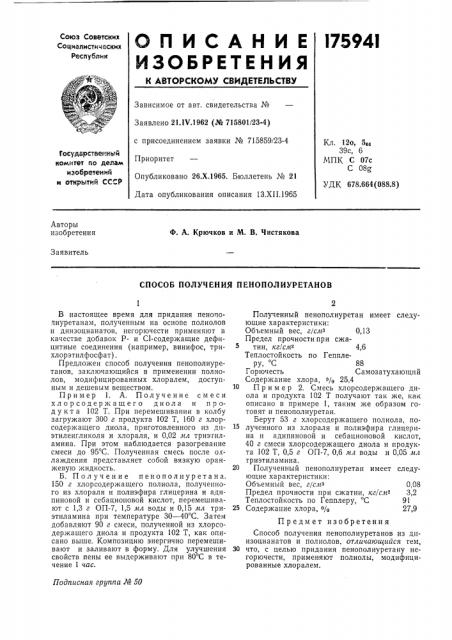

Союз Советских

Социалистических республик

l7594l

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 21.11/.1962 (№ 715801/23-4) с присоединением заявки № 715859/23-4

Приоритет

Опубликовано 26.Х.1965. Бюллетень № 21

Дата опубликования описания 13.XII.1965

Кл. 12о, 5р4

39с, 6

МПК С 07с

С 08@

Государствеииь.й комитет по делам изобретений и открытий СССР

УДК 678.664(088.8) Авторы изобретения

Ф. А. Крючков и М. В. Чистякова

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ПЕНОПОЛИУРЕТАНОВ

Подписная группа № 50

В настоящее время для придания пенополиуретанам, полученным на основе полиолов и диизоцианатов, н егор ючести применяют в качестве добавок P- u Cl-содержащие дефицитные соединения (например, винифос, трихлорэтилфосфат).

Предложен способ получения пенополиуретанов, заключающийся в применении полиолов, модифицированных хлоралем, доступным и дешевым веществом. 10

Пример 1. А. Получение смеси хлор содержащего диола и п род у к т а 102 Т. При перемешивании в колбу загружают 300 г продукта 102 Т, 160 г хлорсодержащего диола, приготовленного из дп- 15 этиленгликоля и хлораля, и 0,02 мл триэтиламина. При этом наблюдается разогревание смеси до 95 С. Полученная смесь после охлаждения представляет собой вязкую оранжевую жидкость. 20

Б. Получение пенополиуретана.

150 г хлорсодержащего полиола, полученного из хлораля и полиэфира глицерина и адипиновой и себационовой кислот, перемешивают с 1,3 г ОП-7, 1,5 мл воды и 0,15 мл три- 25 этиламина при температуре 30 — 40 С. Затем добавляют 90 г смеси, полученной из хлорсодержащего диола и продукта 102 Т, как описано выше. Композицию энергично перемешивают и заливают в форму. Для улучшения 30 свойств пены ее выдерживают при 80 С в течение 1 час.

Полученный пенополиуретан имеет следующие характеристики:

Объемный вес, г/смр 0,13

Предел прочности при сжатии, кг/сл42 4,6

Теплостойкость по Гепплеру, С 88

Горючесть Самозатухающий

Содержание хлора, % 25,4

Пример 2. Смесь хлорсодержащего диола и продукта 102 Т получают так же, как описано в примере 1, таким же образом готовят и пенополиуретан.

Берут 53 г хлорсодержащего полиола, полученного из хлораля и полиэфира глицерина и адипиновой и себационовой кислот, 40 г смеси хлорсодержащего диола и продукта 102 Т, 0,5 г ОП-7, 0,6 лгл воды и 0,05 мл триэтиламина.

Полученный пенополиуретан имеет следующие характеристики:

Объемный вес, г/слгр 0,08

Предел прочности при сжатии, кг/слг- 3,2

Теплостойкость по Гепплеру, С 91

Содержание хлора, % 27,9

Предмет изобретения

Способ получения пенополиуретанов из дпизоцианатов и полиолов, отличающийся тем, что, с целью придания пенополиуретану негорючести, применяют полиолы, модифицированные хлоралем.
