Реферат



Изобретение относится к области медицины , а именно к стоматологии. Цель изобретения - повышение надежности фиксации протеза. Сущность изобретения: зубной протез на беззубую челюсть содержит базис в виде фигурно изогнутого монолитного каркаса 1 по форме верхней и нижней челюстей, уголковой пластины 5, закрепленной на каркасе 1 для размещения на альвеопярном отростке, а зубы имеют гуслевой разрез 4 для закрепления на каркасе 1.1 з.п. ф-лы, 1 ил.

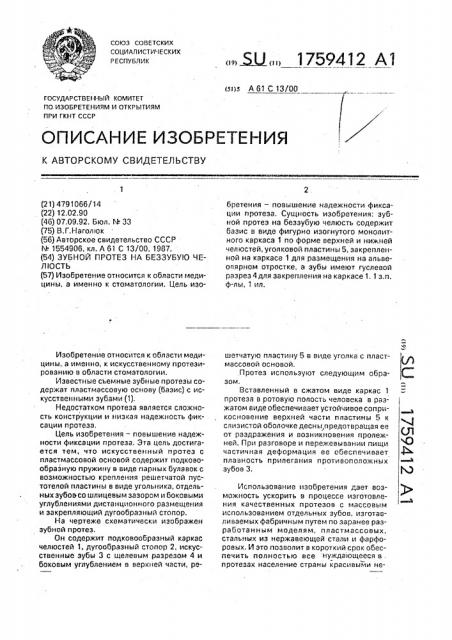

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (l 9) (l! ) (sl)s А 61 С 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО. ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4791066/14 (22) 12.02.90 (46) 07.09,92. Бюп. ¹ 33 (75) В.Г.Наголюк (56) Авторское свидетельство СССР

¹ 1554906, кл. А 61 С 13/00, 1987. (54) ЗУБНОЙ ПРОТЕЗ НА БЕЗЗУБУЮ ЧЕЛ IOCTb (57) Изобретение относится к области медицины, а именно к стоматологии. Цель изоИзобретение относится к области медицины, а именно, к искусственному протезированию в области стоматологии.

Известные съемные зубные протезы содержат пластмассовую основу (базис) с искусственными зубами (1), Недостатком протеза является сложность конструкции и низкая надежность фиксации протеза.

Цепь изобретения — повышение надежности фиксации протеза. Эта цель достигается тем, что искусственный протез с пластмассовой основой содержит подковообразную пружину в виде парных булавок с возможностью крепления решетчатой пустотелой пластины в виде угольника, отдельных зубов со шлицевым зазором и боковыми углублениями дистанционного размещения и закрепляющий дугообразный стопор.

На чертеже схематически изображен зубной протез, Он содержит подковообразный каркас челюстей 1, дугообразный стопор 2, искусственные зубы 3 с щелевым разрезом 4 и боковым углублением в верхней части, ребретения — повышение надежности фиксации протеза. Сущность изобретения; зубной протез на беззубую челюсть содержит базис в виде фигурно изогнутого монолитного каркаса 1 по форме верхней и нижней челюстей, уголковой пластины 5, закрепленной на каркасе 1 для размещения на альвеолярном отростке, а зубы имеют гуслевой разрез 4 для закрепления на каркасе 1. 1 з, и. ф-лы, 1 ил. шетчатую пластину 5 в виде уголка с пластмассовой основой.

Протез используют следующим образом, Вставленный в сжатом виде каркас 1 протеза в ротовую полость человека в разжатом виде обеспечивает устойчивое соприкосновение верхней части пластины 5 к слизистой оболочке десны, предотвращая ее от раздражения и возникновения пролежней. При разговоре и пережевывании пищи частичная деформация ее обеспечивает плавность прилегания противоположных зубов 3. Ь ) Использование изобретения дает воэможность ускорить в процессе изготовления качественных протезов с массовым использованием отдельных зубов, изготавливаемых фабричным путем по заранее разработанным моделям, пластмассовых, стальных из нержавеющей стали и фарфоровых. И зто позволит в короткий срок обеспечить пол ность ю все нуждающееся в, протезах население страны красивыми не1759412

Соста вител ь С. Кл ы и ки н

Техред МЛАоргентал Корректор А. Козориз

Заказ 3133 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35 Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. ужгород, ул.Гагарина, 101 дорогими зубными протезами, тем самым улучшится здоровье, Формула изобретения

1. Зубной протез на беззубую челюсть, содержащий базис с искусственными зуба- 5 ми, отличающийся тем, что, с целью повышения надежности фиксации протеза, базис выполнен в виде фигурно изогнутого монолитного проволочного каркаса по форме верхней и нижней челюстей r. образова- 10 нием петель в области смыкания челюстей и в виде угловой пластины, связанной с проволочным каркасом для размещения на альвеолярном отростке челюстей, а зубы имеют щелевидную прорезь для размещения и фиксации на проволочном каркасе.

2, Протез поп1, отличающийся тем, что, с целью улучшения фиксации зубов на проволочном каркасе, он снабжен дугообразным эластичным стопором, размеще н н ым в щел е видной прорези зуба конгруэнтно проволочному каркасу.
