Реферат



Использование: для приготовления смесей сыпучих и жидких материалов. Сущность: смеситель содержит конический корпус с днищем из эластичного материала, к которому с наружной стороны прикреплен вибровозбудитель, а с внутренней - конический смесительный элемент с углом наклона образующей к его оси, равным 23-27и. 1ил.

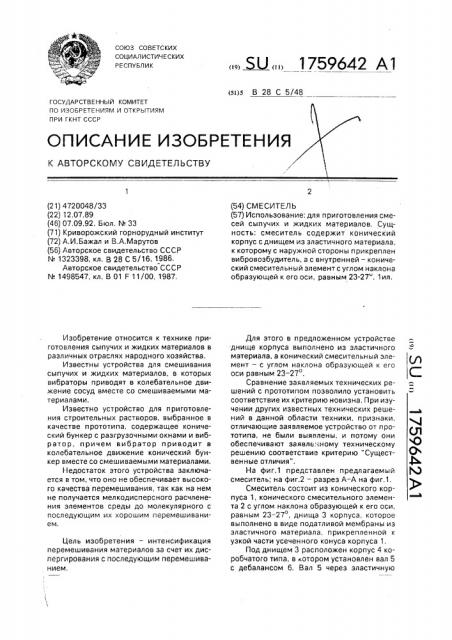

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s1)s В 28 С 5/48

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4720048/33 (22) 12,07.89 (46) 07,09,92. Бюл, ¹ 33 (71) Криворожский горнорудный институт (72) А.И.Бажал и В.А.Марутов (56) Авторское свидетельство СССР

¹ 1323398, кл. В 28 С 5/16, 1986, Авторское свидетельство СССР

¹ 1498547,,кл. В 01 F 11/00, 1987, Изобретение относится к технике приготовления сыпучих и жидких материалов в различных отраслях народного хозяйства.

Известны устройства для смешивания сыпучих и жидких материалов, в которых вибраторы приводят в колебательное движение сосуд вместе со смешиваемыми материалами.

Известно устройство для приготовления строительных растворов, выбранное в качестве прототипа, содержащее конический бункер с разгрузочными окнами и вибратор, причем вибратор приводит в колебательное движение конический бункер вместе со смешиваемыми материалами.

Недостаток этого устройства заключается в том, что оно не обеспечивает высокого качества перемешивания, так как на нем не получается мелкодисперсного расчленения элементов среды до молекулярного с последующим их хорошим перемешиванием.

Цель изобретения — интенсификация перемешивания материалов за счет их диспергирования с последующим перемешиванием, „„5U„„1759642 А1 (54) СМЕСИТЕЛЬ (57) Использование: для приготовления смесей сыпучих и жидких материалов, Сущность; смеситель содержит конический корпус с днищем из эластичного материала, к которому с наружной стороны прикреплен вибровозбудитель, а с внутренней — конический смесительн ый элемент с углом наклона образующей к его оси, равным 23-27". 1ил.

Для этого в предложенном устройстве днище корпуса выполнено из эластичного материала, а конический смесительный элемент — с углом наклона образующей к его оси равным 23 — 27 .

Сравнение заявляемых технических решений с прототипом позволило установить соответствие их критерию новизна. При изучении других известных технических решений в данной области техники, признаки, отличающие заявляемое устройство от прототипа, не были выявлены, и потому они обеспечивают заявле.-;ному техническому решению соответствие критерию "Существенные отличия".

На фиг.1 представлен предлагаемый смеситель; на фиг.2 — разрез А — А на фиг.1.

Смеситель состоит из конического корпуса 1, конического смесительного элемента 2 с углом наклона образующей к его оси, равным 23 — 27, днища 3 корпуса, которое выполнено в виде податливой мембраны из эластичного материала, прикрепленной к узкой части усеченного конуса корпуса 1.

Под днищем 3 расположен корпус 4 коробчатого типа, в котором установлен вал 5 с дебалансом 6. Вал 5 через эластичную

1759642 зом. муфту 7 соединен с электродвигателем 8, который установлен на неподвижном бункере 1 с помощью амортизирующих подвесок

9, Для удаления готовой смеси из бункера 1 он снабжен в нижней части на уровне мем6 pa н ы заслон кой 10.

Устройство работает следующим обраПеремешиваемая среда загружается в корпус 1 сверху до уровня выше вершины конуса смесительного элемента и включается электродвигатель 8, который вращает вал 5 с дебалансом 6, Дебаланс 6 создает колебательные движения днища 3 и конического смесителя 2 в результате чего в перемешиваемой среде образуются волны растяжения и сжатия, которые разрывают поверхностные натяжения жидкостных компонентов на мельчайшие гранулы, происходит мелкодисперсное расчленение твердых элементов среды до молекулярного уровня и одновременное перемешивание

5 гранул различных компонентов друг относительно друга.

Формула изобретения

10 Смеситель, содержащий конический корпус, к внутренней поверхности днища которого прикреплен конический смесительный элемент, а к наружной — вибровозбудитель, отличающийся тем, что, с

15 целью интенсификации перемешивания, днище корпуса выполнено из эластичного материла, а конический смесительный элемент — с углом наклона образующей к его оси, равным 23 — 27О, 1759642!
