Обтекатель кузова транспортного средства

Обтекатель кузова транспортного средства

Иллюстрации

Показать все

Реферат



Использование, изобретение относится к устройствам для снижения аэродинамического сопротивления транспортных средств, преимущественно грузовых фургонов . Сущность изобретения: обтекатель 1 устанавливается в задней части кузова 2 транспортного средства. Боковые грани обтекателя выполнены в виде створок дверей прикрепленных к кузову 2 посредством петель 3. Каждая дверь содержит рукоятку 4. Верхняя 6 и нижняя 7 грани обтекателя выполнены за одно целое с крышей и днищем кузова 2. 1 з.п,ф-лы, 2 ил.

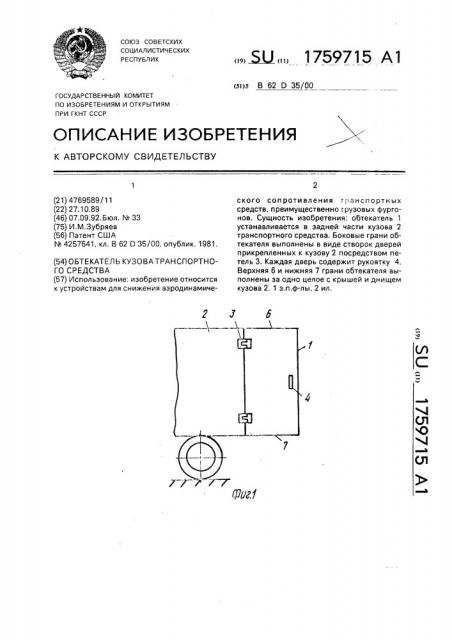

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 62 D 35/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

2,7 » (Л

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4769589/11 (22) 27.10.89 (46) 07.09.92.Бюл. № 33 (75) И.М.Зубряев (56) Патент США

¹ 44225577664411, кл. В 62 0 35/00, опублик. 1981. (54) ОБТЕКАТЕЛЬ КУЗОВАТРАНСПОРТНОГО СРЕДСТВА (57) Использование; изобретение относится к устройствам для снижения аэродинамичеЯУ,, 1759715 А1 ского сопротивления транспортных средств, преимущественно грузовых фургонов. Сущность изобретения: обтекатель 1 устанавливается в задней части кузова 2 транспортного средства. Боковые грани обтекателя выполнены в виде створок дверей прикрепленных к кузову 2 посредством петель 3. Каждая дверь содержит рукоятку 4.

Верхняя 6 и нижняя 7 грани обтекателя выполнены за одно целое с крышей и днищем кузова 2. 1 з.п,ф-лы, 2 ил, 4 (Л

О

V (Л

1759715

Составитель В.Ионова

Техред M,Ìîðãåíòàë Корректор Н,Слободяник

Заказ 3147 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к устройствам для снижения аэродинамического сопротивления транспортных средств, преимущественно грузовых фургонов, Цель изобретения — повышение удобства погрузочно-разгрузочных работ.

На фиг. 1 показан обтекатель, установленный на транспортном средстве, вид сбоку; на фиг. 2 — то же, вид сверху.

Обтекатель 1 устанавливается в задней части кузова 2 транспортного средства, Обтекатель выполнен в виде треугольной призмы, боковые грани которой прикреплены к кузову 2 посредством петель 3, Каждая грань содержит рукоятку 4 и выполнена в виде створок дверей 5, Верхняя 6 и нижняя 7 грани обтекателя выполнены эа одно целое соответственно с крышей и днищем кузова 2. Створки дверей на внутренней стороне выполнены по меньшей мере с одной полкой для размещения груза.

Формула изобретения

1. Обтекатель кузова транспортного средства, преимушественно грузового фургона, выполненный объемный и раэмещен5 ный в задней части транспортного средства со створками двери, отличающийся тем, что, с целью повышения удобства погрузочно-разгрузочных работ за счет образования погрузочной площадки, обтекатель

10 выполнен в виде треугольной призмы, плоские боковые грани которой представляют собой створки задней двери фургона, а основания выполнены в виде продолжения крыши и днища фургона для образования

15 разгрузочных площадок треугольной формы.

2. Обтекатель по п. 1, о т л и ч а ю щ и йс я тем, что на внутренней стороне створок

20 задней двери выполнена по меньшей мере одна полка для размещения груза.
