Смесь для приготовления ячеистого бетона

Смесь для приготовления ячеистого бетона

Иллюстрации

Показать все

Реферат



Использование: в производстве стеновых материалов для жилищного строительства . Сущность изобретения: в смесь, содержащую портландцемент, золу ТЭЦ, известь, алюминиевую пудру и воду, дополнительно вводят древесную стружку фракцией 5-20 мм. Компоненты взяты в следующем соотношении, мас.%: портландцемент 30,6-34,6; зола ТЭЦ 22,3-25.2: известь 2,68-3,1; древесная стружка 0,71-9,17; алюминиевая пудра 0,04-0,045; вода остальное.

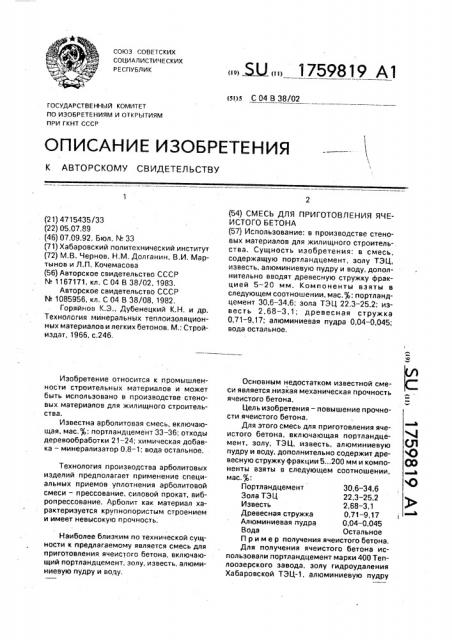

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (l 9) () I ) (я)5 С 04 В 38/02

ГОСУДАРСТ8Е ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ ЬСТВУ (21) 4715435/33 (22) 05.07.89 (46) 07,09.92. Бюл. N 33 (71) Хабаровский политехнический институт (72) М,В. Чернов, Н.M. Долганин, В.И. Мартынов и Л.П. Кочемасова (56) Авторское свидетельство СССР

N 1167171, кл. С 04 В 38/02, 1983.

Авторское свидетельство СССР

М 1085956, кл, С 04 В 38/08, 1982.

Горяйнов К.Э., Дубенецкий К,Н. и др.

Технология минеральных теплоизоляционных материалов и легких бетонов, M.: Стройиздат, 1966, с.246, Изобретение относится к промышленности строительных материалов и может быть использовано в производстве стеновых.материалов для жилищного строительства.

Известна арболитовая смесь, включающая, мас.%: портландцемент 33 — 36; отходы деревообрэботки 21 — 24; химическая добавка — минерализатор 0,8 — 1; вода остальное.

Технология производства арболитовых изделий предполагает применение специальных приемов уплотнения арболитовой смеси — прессование, силовой прокат, вибропрессование. Арболит как материал характеризуется крупнопористым строением и имеет невысокую прочность.

Наиболее близким по технической сущности к предлагаемому является смесь для приготовления ячеистого бетона, включающий портландцемент. золу, известь, алюминиевую пудру и воду, (54) СМЕСЬ ДЛЯ ПРИГОТОВЛЕНИЯ ЯЧЕИСТОГО БЕТОНА (57) Использование: в производстве стеновых материалов для жилищного строительства. Сущность изобретения: в смесь, содержащую портландцемент, золу ТЭЦ, известь, алюминиевую пудру и воду, дополнительно вводят древесную стружку фракцией 5 — 20 мм. Компоненты взяты в следующем соотношении, мас.%: портландцемент 30,6 — 34,6; зола ТЭЦ 22,3 — 25.2: известь 2,68 — 3,1; древесная стружка

0,71-9,17; алюминиевая пудра 0,04 — 0,045; вода остальное.

Основным недостатком известной смеси является. низкая механическая прочность ячеистого бетона.

Цель изобретения — повышение прочности ячеистого бетона.

Для зтого смесь для приготовления ячеистого бетона, включающая портландцемент, золу, ТЭЦ, известь, алюминиевую пудру и воду, дополнительно содержит древесную стружку фракции 5...200 мм и компоненты взяты в следующем соотношении, мас.%:

Портландцемент 30,6 — 34,6

Зола ТЭЦ 22,3 — 25,2

Известь 2,68 — 3,1

Древесная стружка 0.71 — 9,17

Алюминиевая пудра 0,04 — 0,045

Вода Остальное

Пример получения ячеистого бетона.

Для получения ячеистого бетона использовали портландцемент марки 400 Теплоозерского завода, золу гидроудаления

Хабаровской ТЭЦ-1, алюминиевую пудру

1759819

0,71-9,17;

0,040-0,045:

Остальное

Содержание компонентов, мас.Ф

Предел прочности при сжатии, ИПа

Плотность бетона,. кг/мз

Зола Известь Алюминиевая Стружка Вода пудра

Цемент

Арболитовая смесь (аналог)

24 40

740

1,9

Газозолобетонная смесь (прототип) 33,2 873

37 810

3,1

3,2 о,028

o,О45

Предлагаемая

0,045

0,045

0,044

0,043

0,040

0,050

0,038

36,о 2,45

25,3 3,1

28,2

34,6 ячеистобетонная смесь

3,5

4,3

5,3

",9

3,8

3,5

3,9

798

8о5

808

1282

8о3

1306

36,555

36,70

35,70

35,30

35,21

36,50

32,70

34,6

34,4

33,4

33,0

30,0

35,0

30,0

0,5

0,71

3,51

4,61

9,17

0,40

11,762

25,2 3,1

25,1 3,045

24,4 2,946

24,1 гр947

22,3 2,68

25,6 2,45

22,1 3,40 марки. flAK-3, гидратную известь Лондоковского известкового завода, древесную стружку Хабаровского завода стройдеталь.

В качестве добавки минерализатора применяли хлорид кальция. Использовали струж- 5 ку фракцией 5 — 20 мм. Стружку перед введением в смесь выдерживали в течение

10 мин в 10%-ном водном растворе хлорида кальция.

Ячеистобетонную смесь готовили сле- 10 дующим образом. Цемент, золу и известь, взятые в заданном количестве, перемешивали до получения однородной шихты, затем добавляли стружку и перемешивали в течение 1 мин. После этого в смесь вводили 15

90-95% воды затворения, подогретой до

55 С. Далее после перемешивания в течение 1 мин в полученный раствор добавляли алюминиевую пудру с остатком воды затворения B виде суспензии и производили 20 окончательное перемешивание в течение 1 мин, Готовую ячеистобетонмую смесь разливали по формам — кубам размерами

10х10х10 см, Первые сутки образцы находились на воздухе, а затем после извлечения 25 их из форм помещались в камеру с гидравлическим затвором (нормальное твердение), В возрасте 28 суток образцы высушивали до постоянной массы, взвешивали и подвергали испытанию на прочность, 30

Параллельно по аналогичной методике готовили образцы из газозолобетонной смеси в соответствии с прототипом и из арболитовой смеси. Результаты приведены в таблице. 35

Из анализа таблицы можно сделать вывод, что введение древесной стружки в газобетон (в количестве 0,7-4,61%) увеличивает его прочность на 32 — 64%. При содержании стружки менее 0,7 прирост прочности становится исчезающе мал, При концентрации стружки более 9% резко ухудшается вспучивание смеси, структура бетона характеризуется наличием большого числа крупных пор, раковин. Наряду с этим значительно снижается прочность бетона.

Анализируя результаты проведенных испытаний, следует сделать вывод, что арболит значительно уступает по прочности не только материалу по изобретению, но и газозолобетону — прототипу.

Использование смеси ячеистого бетона по сравнению с прототипом позволяет эффективно утилизировать золу ТЭЦ и древесные отходы деревообрабатывающих комбинатов, улучшить строительно-технические показатели свойств ячеистого бетона, а именно повысить прочность, ударную вязкость, трещиностойкость изделий.

Формула изобретения

Смесь для приготовления ячеистого бетона, включающая портландцемент, золу

ТЭЦ, известь, алюминиевую пудру и воду, отличающаяся тем, что, с целью повышения прочности, она дополнительно содержит древесную стружку фракции 5 — 20 мм при следующем содержании компонентов, мас.%:

Портландцемент 30,6 — 34,6;

Зола ТЭЦ 22,3 — 25,2;

Известь 2,68 — 3,10;

Древесная стружка фракции 5-20 мм

Алюминиевая пудра

Вода
