Реферат



Изобретение относится к гидротехническому строительству и может быть использовано в составе гидроузлов, снабженных трубчатыми водовыпускзми. С целью повышения эффективности гашения энер ии потока в водобойном колодце 2 установлен рассекатель в виде плавающих на поверхности (лежащих на дне) шариков 4. Колодец 2 выполнен конусной формы, при этом диффузорность его боковых стенок направлена по потоку воды. Сбрасываемый напорным водовыпуском 1 поток соударяется с шариками 4, приводя их во вращательно-поступательноэ движение, что приводит к сильному турбулентному перемешиванию потока и шариков и тем самым к диссипации энергии. 2 з.п. ф лы 4 ил.

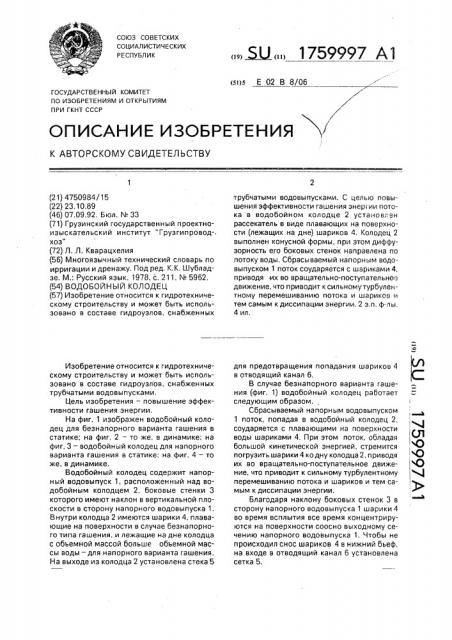

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 02 В 8/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (й

1,о Ql Ю (Ю 4 (21) 4750984/15 (22) 23.10,89 (46) 07,09.92. Бюл. N 33 (71) Грузинский государственный проектноизыскательский институт "Грузгипровод-. хоз (72) Л. Л. Кварацхелия (56) Многоязычный технический словарь по ирригации и дренажу. Под ред. К.К. Шубладзе. М.: Русский язык, 1978, с. 211, ¹ 5962, (54) ВОДОБОЙНЫЙ КОЛОДЕЦ (57) Изобретение относится к гидротехническому строительству и может быть использовано в составе гидроузлов, снабженных

Изобретение относится к гидротехническому строительству и может быть использовано в составе гидроузлов, снабженных трубчатыми водовы пусками, Цель изобретения — повышение эффективности гашения энергии.

На фиг. 1 изображен водобойный колодец для безнапорного варианта гашения в статике; на фиг. 2 — то же, в динамике; на фиг. 3 — водобойный колодец для напорного варианта гашения в статике; на фиг. 4 — то же, в динамике.

Водобойный колодец содержит напорный водовыпуск 1, расположенный над водобойным колодцем 2, боковые стенки 3 которого имеют наклон в вертикальной плоскости в сторону напорного водовыпуска 1.

Внутри колодца 2 имеются шарики 4, плавающие на поверхности в случае безнапорного типа гашения, и лежащие на дне колодца с объемной массой больше объемной массы воды — для напорного варианта гашения, На выходе из колодца 2 установлена стека 5

„„, Ж„„1759997 А1 трубчатыми водовыпусками. С целью повышения эффективности гашения энергии потока в водобойном колодце 2 установлен рассекатель в виде плавающих на поверхности (лежащих на дне) шариков 4. Колодец 2 выполнен конусной формы, при этом диффузорность его боковых стенок направлена по потоку воды. Сбрасываемый напорным водовыпуском 1 поток соударяется с шариками 4, приводя их во вращательно-поступательное движение, что приводит к сильному турбулентному перемешиванию потока и шариков и тем самым к диссипации энергии. 2 з,п. ф-лы, 4 ил, для предотвращения попадания шариков 4 в отводящий канал 6, В случае безнапорного варианта гашения (фиг. 1) водобойный колодец работает следующим образом., Сбрасываемый напорным водовыпуском

1 поток, попадая в водобойный колодец 2, соударяется с плавающими на поверхности воды шариками 4. При этом поток, обладая большой кинетической энергией, стремится погрузить шарики 4 ко дну колодца 2, приводя их во вращательно-поступательное движение, что приводит к сильному турбулентному перемешиванию потока и шариков и тем самым к диссипации энергии.

Благодаря наклону боковых стенок 3 в сторону напорного водовыпуска 1 шарики 4 во время всплытия все время концентрируются на поверхности соосно выходному сечению напорного водовыпуска 1, Чтобы не происходил снос шариков 4 в нижний бьеф, на входе в отводящий канал 6 установлена сетка 5.

1759997

В случае напорного варианта гашения (фиг. 3) водобойный колодец работает следующим образом, 777 б77

PAY 2

Составитель Л, Кварацхелия

Техред М,Моргентал Корректор С.Патрушева

Редактор Л.Хорина

Заказ 3161 Тираж Подписное

ВНИИПИ Государственного комитета па изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101

Сбрасываемый напорным водовыпуском

1 поток, попадая в водобойный колодец 2, соударяется с лежащими на дне колодца шариками 4.

Поток, обладая большой кинетической энергией, стремится поднять шарики 4 на поверхность, приводя их в вращательнопоступательное движение, что приводит к сильному турбулентному перемешиванию потока и шариков, способствующему диссипации энергии в объеме водобойного колодца. Благодаря наклону боковых стенок 3

s сторону напорного водовыпуска 1 шарики

4 во время падения концентрируются на дне у выходного сечения напорного водовыпуска 1.

Формула изобретения

1, Водобойный колодец, включающий установленный над его дном и перед выходным участком напорного водовыпуска рас5 секатель потока, отличающийся тем, что, с целью повышения эффективности процесса гашения энсргии, колодец выполнен конусной формы с диффузорностью B направлении движения потока, а рассека10 тель выполнен в виде шариков, при этом на выходе из колодца установлена сетка.

2. Колодец по и, 1, отл и ч а ю щи и ся тем, что напорный водовыпуск расположен над водобойным колодцем, а шарики выпол15 нены плавучими, 3, Колодец по и, 1, отличающийся тем, что напорный водовыпуск подведен к дну водобойного колодца, а шарики выполнены с объемной массой, большей объем20 ной массы воды.
