Способ демонтажа дымовой трубы

Способ демонтажа дымовой трубы

Иллюстрации

Показать все

Реферат



Изобретение относится к строительномонтажным работам, в частности к демонтажу дымовых труб. Способ включает установку секционной башни внутри демонтируемой трубы, строповку к полиспасту царги трубы, отделение царги от ствола трубы , выполнение на царге сквозного вертикального разреза, раздвигание стенок цэрги в стороны до образования зазора между царгой и стволом демонтируемой трубы, установку на царге фиксатора зазора с последующим опусканием царги на основание с помощью полиспаста путем соосного скольжения царги вдоль наружных стенок демонтируемой дымовой трубы. При этом опускаемая царга охватывает демонтируемую трубу снаружи. 3 ил. Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Е 04 6 23/08 ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

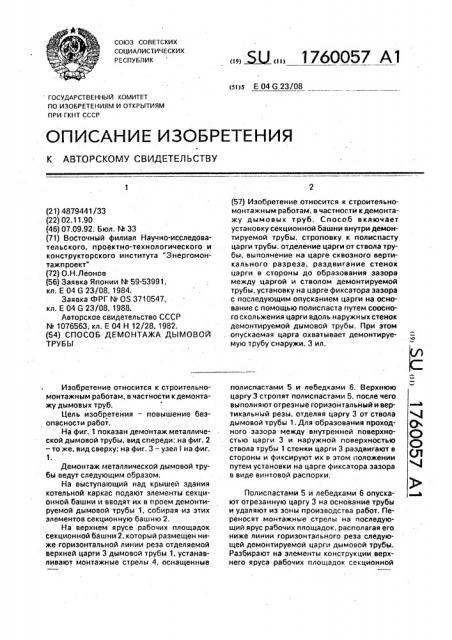

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 4

О

C) (Л 4

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4879441/33 (22) 02.11.90 (46) 07.09.92. Бюл. М 33 (71) ВоСточный филиал Научно-исследовательского, проектно-технологического и конструкторского института "Энергомонтажпроект" (72) О.Н.Леонов (56) Заявка Японии М 59-53991, кл. Е 04 6 23/08, 1984, Заявка ФРГ NÜ OS 3710547, кл. E 04 G 23/08, 1988.

Авторское свидетельство СССР

ЬЬ 1076563, кл. Е 04 H 12/28, 1982. (54) СПОСОБ ДЕМОНТАЖА ДЫМОВОЙ

ТРУБЫ

Изобретение относится к строительномонтажным работам, в частности к демонтажу дымовых труб.

Цель изобретения — повышение безопасности работ.

На фиг. 1 показан демонтаж металлической дымовой трубы, вид спереди; на фиг. 2

-то же, вид сверху; на фиг. 3 — узел 1 на фиг.

Демонтаж металлической дымовой трубы ведут следующим образом.

На выступающий над крышей здания котельной каркас подают элементы секционной башни и вводят их в проем демонтируемой дымовой трубы 1, собирая из этих элементов секционную башню 2.

На верхнем ярусе рабочих площадок . секционной башни 2, который размещен ниже горизонтальной линии реза отделяемой верхней царги 3 дымовой трубы 1, устанавливают монтажные стрелы 4, оснащенные. Ы „, 1760057 А1 (57) Изобретение относится к строительномонтажным работам, в частности к демонтажу дымовых труб. Способ включает установку секционной башни внутри демонтируемой трубы, строповку к полиспасту царги трубы, отделение царги от ствола трубы; выполнение на царге сквозного вертикального разреза, раздвигание стенок царги в стороны до образования зазора между царгой и стволом демонтируемой трубы, установку на царге фиксатора зазора с последующим опусканием царги на основание с помощью полиспаста путем соосного скольжения царги вдоль наружных стенок демонтируемой дымовой трубы, При этом . опускаемая царга охватывает демонтируемую трубу снаружи. 3 ил. полиспастами 5 и лебедками 6. Верхнюю царгу 3 стропят полиспастами 5, после чего выполняют отрезные горизонтальный и вертикальный резы. отделяя царгу 3 от ствола дымовой трубы 1. Для образования проходного зазора между внутренней поверхностью царги 3 и наружной поверхностью ствола трубы 1 стенки царги 3 раздвигают в стороны и фиксируют их в этом положении путем установки на царге фиксатора зазора в виде винтовой распорки, Полиспастами 5 и лебедками 6 опускают отрезанную царгу 3 на основание трубы и удаляют из зоны производства работ. Переносят монтажные стрелы ка последующий ярус рабочих площадок, располагая его ниже линии горизонтального реза следующей демонтируемой царги дымовой трубы.

Разбирают на элементы конструкции верхнего яруса рабочих площадок секционной

1760057 башни и опускают их на основание дымовой трубы.

Аналогично удаляют следующую царгу, повторяя операции до полного демонтажа дымовой трубы. 5

Применение заявляемого способа демонтажа дымовой трубы позволяет повысить безопасность работ на высоте за счет исключения использования неогороженных проемов на рабочих площадках, а также за 10 счет уменьшения ветровой нагрузки на опускаемую царгу за счет соосного со стволом дымовой трубы перемещения царги во время ее опускания.

Формула изобретения

Способ демонтажа дымовой трубы, включающий установку секционной башни, закрепление на ней грузовых полиспастов, строповку к полиспастам верхней царги демонтируемой дымовой трубы, отделение царги от ствола трубы с последующим ее опусканием полиспастами на основание, о тл ича ющийся тем,что,с целью повышения безопасности работ, секционную башню устанавливают внутри демонтируемой дымовой трубы, после отделения верхней царги от ствола дымовой трубы на царге выполняют вертикальйый разрез, затем стенки царги раздвигают в стороны до образования зазора между царгой и стволом демонтируемой трубы и устанавливают на царге фиксатор зазора, а опускание царги на основание ведут путем соосного скольжения царги на основание ведут путем соосного скольжения царги вдоль ствола трубы, при этом опускаемая царга охватывает демонтируемую трубу снаружи.
